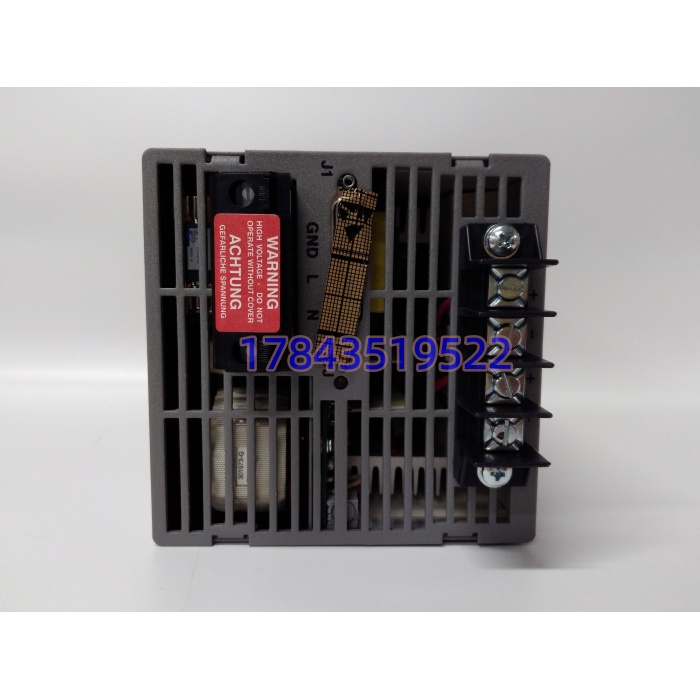

描述
产品详情
· 型号：PM3328B-6-1-3-E
· 品牌：PIONEER MAGNETICS
· 系列：PM3328B（Rockwell 交叉号 80026-524-01）
技术参数
| 参数 | 规格（主流工业版，以铭牌为准） | 工程含义 |
|---|---|---|
| 输入电压 | 100–240 VAC 自动适应，50/60 Hz | 全球柜免拨开关，单相宽压 |
| 额定输入电流 | 23 A Max@低电压段（1500W 版） | 低电压满载时进线断路器要留余量 |
| 输出电压 | 24 VDC ±2%（部分批次 28 VDC/6A，需看铭牌） | 给 24 VDC 逻辑侧供电最通用 |
| 输出电流/功率 | 10 A / 240 W（标准密闭版）或 1500 W（大底盘版） | 后缀 6-1-3-E 跨功率段，下单前必拍铭牌 |
| 效率 | ≥87%（典型 230 VAC 半载），高版 >90% | 自然散热下温升可控 |
| 隔离耐压 | 输入-输出 4000 VAC，输入-地 2000 VAC | 满足 UL60950 / 医疗级隔离余量 |
| 纹波噪声 | <150 mVpp（带 E 后缀内置 EMI 滤波器） | 变频器柜旁不串进 PLC 模拟量 |
| 保护 | 过流 / 过压 / 短路 / 过温，自恢复 | 故障消除自动重启，不锁死 |
| 冷却 | 无风扇自然对流 | 没风机可坏，适合洁净/低噪柜 |
| 工作温度 | -20 °C ~ +70 °C（降额），部分军版标 -40~+85 °C | 满 70 °C 输出按曲线砍半 |
| 安装 | 底板/导轨固定，金属外壳带耳 | 别贴壁装，上下留 5 cm 风道 |
| 认证 | UL / TÜV / CE / cURus（部分版 UL60601） | 进 EPC 验收资料够用 |
| 尺寸（参考） | 215×115×50 mm（240W 版）或更大底盘（1500W 版） | 换件前量旧件开孔 |
产品介绍
PowerFlex 7000 中压变频柜调试时辅电一送，控制板 PWR 灯闪三下灭——这种“假死”十次有七次是柜内那块 PM3328B-6-1-3-E 输出电容老化，24 VDC 带载掉到 21 V 触发欠压锁断。PIONEER MAGNETICS 这块板子在 GE Speedtronic 辅助柜、Rockwell 80026 系列、ABB DCS 外设盒里都被当“洁净 24 VDC 心脏”用，前端吃 100–240 VAC 宽压，后端给门极驱动、HMI、继电器线圈、通信处理器供能，后缀 E 代表板载 EMI 滤波器，变频器 dv/dt 串上来也被挡在外面。
相比普通导轨式开关电源（如明纬 SDR-480），PM3328B 系的价值在三点：4000 VAC 输入-输出隔离比工业普品高一代，纹波 <150 mVpp 让 16-bit 模拟量卡不漂；无风扇全金属封装在粉尘大的水泥磨系统里少一个风机故障点；后缀版本跨 60 W 到 1500 W 共用外形基因，老柜备件可向上兼容密度。现场实测发现，某海上平台 PowerFlex 7000 用 1500 W 版带 6 块光纤触发板，满载壳温 58 °C 连续三年未衰；但换备件时供应商发来 240 W 版，外形一样插上瞬间 OK 灯绿，一带载就欠压跳——同型号不同功率版不能闭眼替。严格来说 80026-524-01 是 Rockwell 给 Pioneer 下的客户料号，ABB/GE 渠道流通的同级件铭牌可能只印 PM3328B-6-1-3-E，采购询价时两个号必须并列写，否则供应商按自己库存发错功率段。
替换与升级建议
直接替换

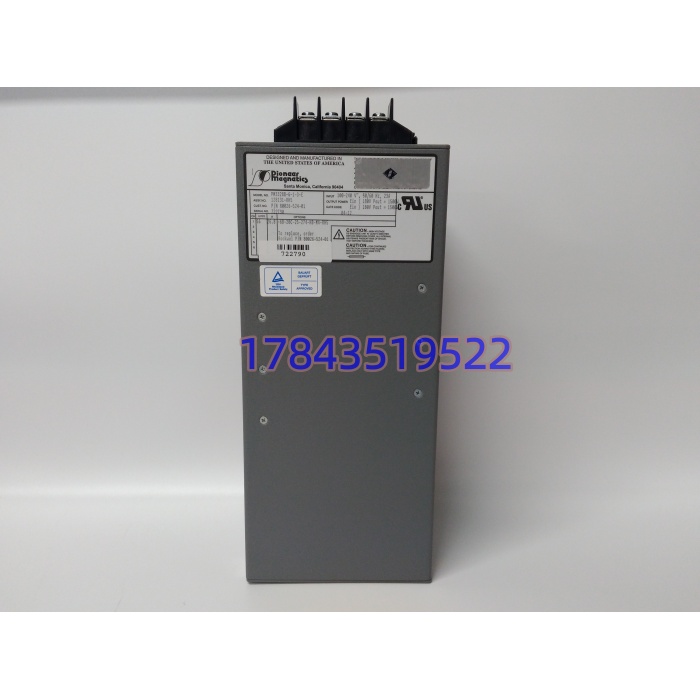

- PM3328B-6-1-3-E REV 旧 → -6-1-3-E REV 新（同铭牌功率）： 直装，输入/输出端子、安装孔距、E 后缀 EMI 配置一致；换前拍旧件铭牌（输入电压、VDC/A 数、功率），新件铭牌三项对得上即可零点调试。
- Rockwell 80026-524-01-R → Pioneer -6-1-3-E： 同物不同标，Rockwell 采购单号而已，P原厂出货裸板印 ，功能零差异。
软件兼容（需改配置）
- 240 W 版（24 V/10 A）→ 1500 W 版（24 V/62 A）： 电压同、功率升，物理可装但进线断路器、24 VDC 母线铜排截面要重算；原柜若按 240 W 配 2.5 mm² 线，换 1500 W 满载线会烫。属于“向上兼容但要改配电”。
- 28 VDC/6 A 版 → 24 VDC/10 A 版：电压差 4 V，下端若有限流电阻或继电器线圈标称 24 VDC 允许 ±10%，28 V 会过热；必须核对负载铭牌再换。
硬件不兼容
- → 明纬 SDR-240-24： 功能可替但隔离耐压（明纬 3 kV 级）、纹波、EMI 余量低一档，GE/ABB 原厂柜验收会被业主拒，仅限非安全辅链临时救急。
- 无 E 后缀版： 物理同壳，但无内置 EMI 滤波器，变频器柜里用要把原柜内独立 EMI 滤波器保留，否则 4–20 mA 信号会叠高频毛刺。
