描述
产品详情

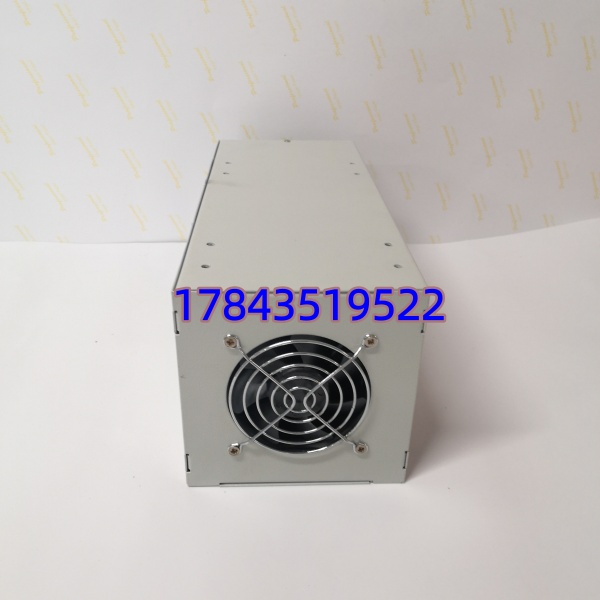

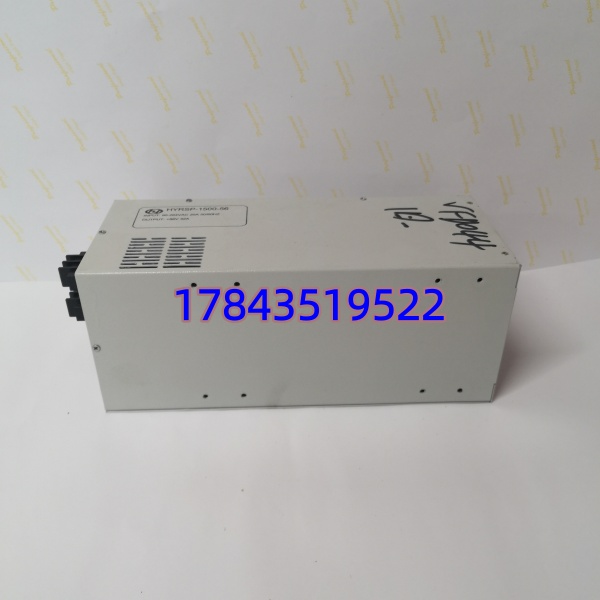

· 型号：HYRSP-1500-56
· 品牌：Pioneer Magnetics（美国，现业务并入 TDK-Lambda 高可靠电源部门）
· 系列：HYRSP / PM1500 系列可热插拔 AC-DC 电源模块
规格参数
- 制造商型号：HYRSP-1500-56
- 额定输出功率：1500 W（连续，25℃ 自然风冷/强制风冷条件下）
- 额定输出电压：56 VDC（典型调整范围需核对，部分版本 ±5% 微调）
- 额定输出电流：≈ 26.8 A @ 56 VDC
- 输入电压范围：85–264 VAC（单/三相自适应，47–63 Hz）或 180–370 VDC
- 功率因数校正（PFC）：内置有源 PFC，PF ≥ 0.98 @ 230VAC 满载
- 效率：typ. 89%–91%（230VAC 满载，半载更高）
- 输出纹波与噪声：≤ 1% Vout + 50 mV p-p（典型 20 MHz BW）
- 保护功能：OVP（过压锁定/打嗝重启）、OCP（恒流限流/打嗝）、OTP（降额或关断）、SCP（短路自恢复）
- 均流/冗余：内置主动均流电路，支持多模块直接并联 N+1 冗余（配 OR-ing 二极管或 MOSFET）
- 热插拔：支持（配专用导轨/机箱，带电插拔有缓启动，避免浪涌）
- 工作温度：-20℃～+50℃ 满功率（需核对降额曲线，高温降额至 +70℃）
- 安规/EMC：UL/cUL 60950-1、EN 60950、FCC Part 15 Class A、EN 55022 A（以实物标签为准）
- 冷却方式：内置变速风扇（温控，轻载停转或低速）

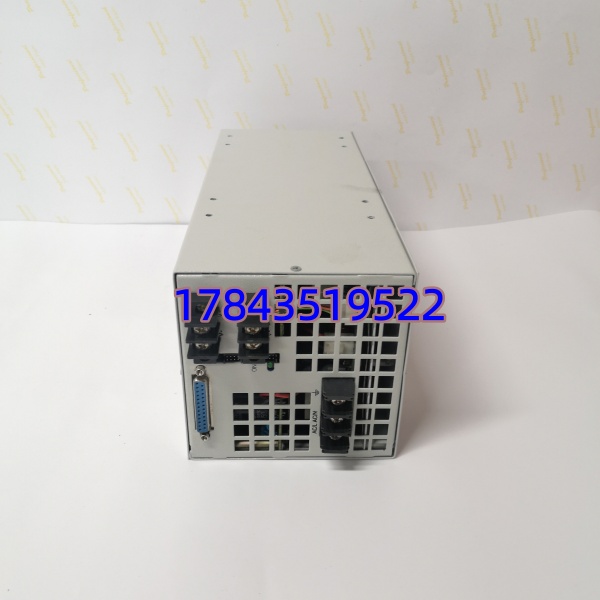

- 安装形式：模块式抽屉结构，插入式端子或汇流排，需配 Pioneer Magnetics PM1500 系列机箱/托架或等效定制托架
- MTBF：> 100,000 h @ 40℃（Telcordia SR-332/ MIL-HDBK-217F估算，需核对原厂计算书）
产品介绍
HYRSP-1500-56 是 Pioneer Magnetics 面向通信、工业控制、半导体设备推出的 1.5 kW 抽屉式 AC-DC 电源模块，专配 PM1500 系列冗余机箱使用。56 VDC 输出常用于驱动 POE 汇聚交换机、射频功放、大功率 DC 母线或经二次隔离给 DCS/I/O 柜供电。内置主动 PFC 和有源均流，多块并联自动分担负载，一块故障不影响系统供电——这才是它和桌面开关电源最大的区别。
我在现场主要拿它替代老化的通信电源模块或半导体测试台供电。相比普通明纬/台达 1500W 单体，它的热插拔+均流让你不断电换件，特别适合不允许停机的控制室、广播发射机、测试台。有一点要注意：这货是模块不是独立机壳成品，必须确认你现有机箱/托架型号匹配（通常 PM1500 chassis），裸模块单独用要自己做输入/输出汇流排和保持/使能信号。
应用场景与行业案例
痛点切入
控制室或通信机房用了 N+1 冗余电源机箱，其中一块模块风扇异响或电容鼓包报警——普通单体电源必须整个系统断电才能换，意味着 DCS 节点、核心交换短暂脱电。HYRSP-1500-56 支持在线拔出插入，告警模块抽出来换新的，剩余模块照常扛负载，真正的不停机维护。
典型场景
- 过程控制 DCS 柜冗余供电 — 为 ABB/Siemens/Rockwell 柜内 48V/56V DC 母线供电，N+1 并联保系统不断电，非它不可因普通单体不支持在线热替换
- 电信/数据中心 POE 汇聚及传输设备 — 56V 母线驱动大功率 POE++ 交换或微波链路，要求 -48V 系衍生或 56V 直供，均流精度影响模块寿命
- 半导体测试台 / ATE 供电 — 高动态负载下低漂移输出，支持并机扩功率，比通用实验室电源稳且可嵌入机架
- 广电/雷达发射机低压侧前级 — 要求 MTBF 高、可热插拔维护，减少播出中断窗口
真实案例
南方某石化厂区 DCS 控制室用 PM1500 机箱配三块 HYRSP-1500-56（2+1 冗余）给全装置 56V 安全栅母线供电。某个夜班第三块模块黄灯恒亮（Overtemp/Degrade），备件库只有新模块无原厂包装。值班工程师在 Control Builder 确认其余两块均流正常、负载率 62%，直接带电抽出故障模块——母线电压纹丝未动。插入新模块自检后自动投入均流。事后拆旧件看风扇轴承卡滞。老师傅说：”要不是这玩意儿能热插拔，今晚全体得陪着停机倒闸。”
