描述
产品详情

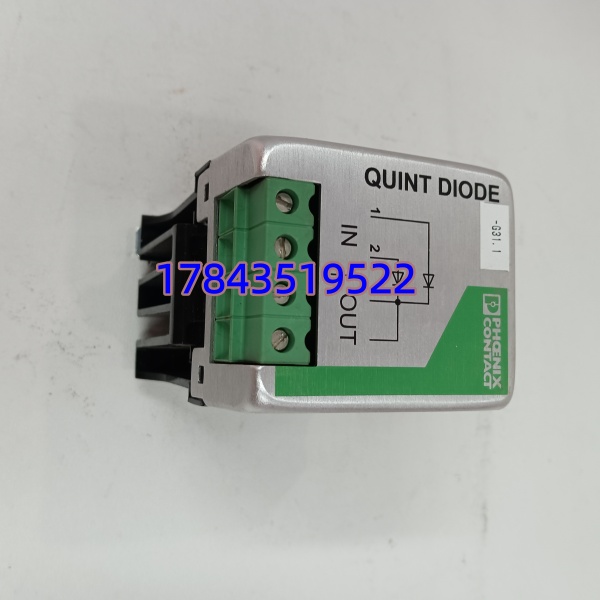

· 型号：QUINT-DIODE/40（订货号 2938963）
· 品牌：Phoenix Contact
· 系列：QUINT DIODE 冗余模块系列
规格参数
- 产品全称：QUINT-DIODE/40 直流电源冗余二极管模块
- 订货号：2938963
- 输入：双路独立 24 VDC（范围 0–30 VDC），额定各 20 A，可单路直通 40 A
- 输出：额定 24 VDC / 40 A 连续，最大短时 100 A（1 s）
- 正向压降（VF）：典型 ≤0.5 V @ 40 A / 25℃，满负荷功耗 ≤20 W
- 反向电压耐受：≤60 VDC
- 效率：>97%
- 连接方式：螺钉端子（M4 螺丝），刚性导线 0.5–16 mm²，柔性 0.5–10 mm²，剥线 10 mm
- 隔离耐压：输入/输出/PE 间 1 kV AC（1 min）
- 保护等级：II 类（封闭控制柜内），污染度 2，IP20
- 散热：自带铝镁合金散热鳍片（无风扇），>60℃ 需按手册降额
- 工作温度：-25～+70℃（>60℃ 降额使用），存储 -40～+85℃
- 湿度：≤95% RH @25℃ 无冷凝

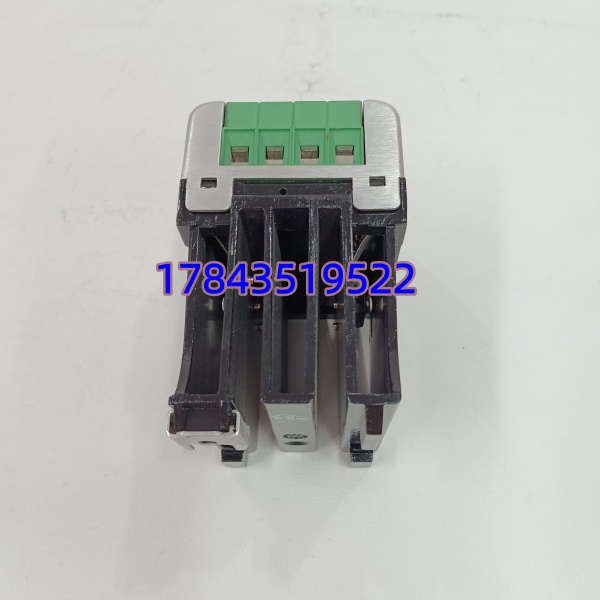

- 安装：35 mm DIN 导轨（NS 35 / EN 60715），水平或垂直安装，左右间距 ≥5 mm，上下 ≥50 mm
- 尺寸（宽×高×深）：62 × 84 × 102 mm，净重 ≈0.6 kg
- 认证：UL 508/ cULusListed / CE / DNV GL / ABS / ATEX II 3G Ex nA IIC T4 Gc
- MTBF（SN 29500, 40℃）：≈28,571,428 h
产品介绍
这是菲尼克斯 QUINT 系列里最经典的 24V DC 二极管冗余模块，把两台同规格开关电源（+输出端分别接 IN1/IN2，负端共地）并在一起做 1+1 热备份——任一台电源故障或维护断电，二极管截止防止反灌，负载侧电压不掉。被动二极管方案没有继电器触点和 MOSFET 控制电路，本身不会”主动失效”，是我见过的冗余方案里最皮实的一种。
坦白讲，它唯一的代价是正向压降带来的约 0.5V × 负载电流的热损耗（40A 满载约 20W），靠自带金属散热片散掉。配 QUINT POWER 系列 24V/20A 或 24V/40A 电源最搭，端子 M4 能直接压 16 mm² 铜线。有一点要注意：输出侧电压会比电源标称低 0.3～0.5V，下游负载若对 24V 下限敏感（如某些老 PLC 模块要求 >21.6V）要核算一下裕度。
应用场景与行业案例
DCS/ESD 柜最怕的就是单路 24V 电源挂掉导致全部卡件失电跳机。我在现场遇到过老装置只有单电源，雷雨季一次保险管老化开路直接全场卡件重启——后来整改每台柜顶并两台 QUINT 电源 + 这块 PSVO（指 QUINT-DIODE/40），从此再没因此跳车。
典型场景：
- DCS/PLC 控制柜 — 双 24V 开关电源 1+1 冗余，保 SIS/ESD 卡件和现场 DI 回路供电不中断。
- SIS 安全系统柜 — 配合独立 UPS 供电的 24V 电源做冗余，满足高可用性要求（非 SIL 功能本身，是供电可用性）。
- 通信/仪表机柜 — 光纤收发器、气体探测器集中供电，单电源维护不停机。
- 海上平台/船舶 — 有 DNV GL / ABS 船级社认证，适合机舱及控制间直流配电。
真实案例：南方某化工厂重整装置 DCS 柜原单电源，年检时计划停电换保险发现电源风扇异响想提前更换——无奈只能先切装置再断电。改造时加装第二台同型号 QUINT 24V/20A 电源 + QUINT-DIODE/40（2938963），两路 IN 分别接两台电源 + 输出供 DC 母线。半年后第一台电源过温保护（滤网堵），二极管自动截止，第二台无缝接管，操作员只看到系统报警”Power A Fault”，控制回路零中断。老师傅说早装这玩意儿省两次非计划停工。
常见问题解答 (FAQ)
Q：这模块支持热插拔吗？能带电换电源？
A：模块本身固定在 DIN 轨上不动。两台电源可分别在线断电维护——拔掉任一台电源时二极管阻断反灌，负载由另一台继续带。但不要热拔 QUINT-DIODE/40 模块本身（它是无源器件且无锁定机构，带电拔可能拉弧），换电源时断对应那台即可。
Q：能用在 48V 或 12V 系统吗？
A：标称输入范围 0–30 VDC，反向耐压 60V，可以用在 12V 或 24V 系统，但压降特性和降额曲线以原厂手册为准。不建议用于 48V 系统——接近反向耐压上限且未针对 48V 优化，选菲尼克斯 QUINT-DIODE/48 系列更合适。
Q：两台电源输出电压不一致会怎样？
A：二极管自然选择电压高的那路导通供电，低的那路因阴极电位高于阳极被截止（反偏），不反灌但也不均流。建议两台电源同型号同批次、输出电压微调尽量一致（通常调至相同 ±0.1V 内），避免长期单路扛满负荷加速老化。
Q：压降 0.5V 会影响负载吗？怎么补偿？
A：会影响。若负载要求严格 24.0V，可将电源输出电压微调至 24.3～24.5V 以补偿二极管压降（多数 QUINT 电源支持 ±10% 微调）。下游若是最低工作电压 21.6V 的 PLC/DCS 卡件，通常够用——但老设备要核算最差情况（低温大负载时压降略增）。
Q：如何鉴别原厂件？翻新品有风险吗？

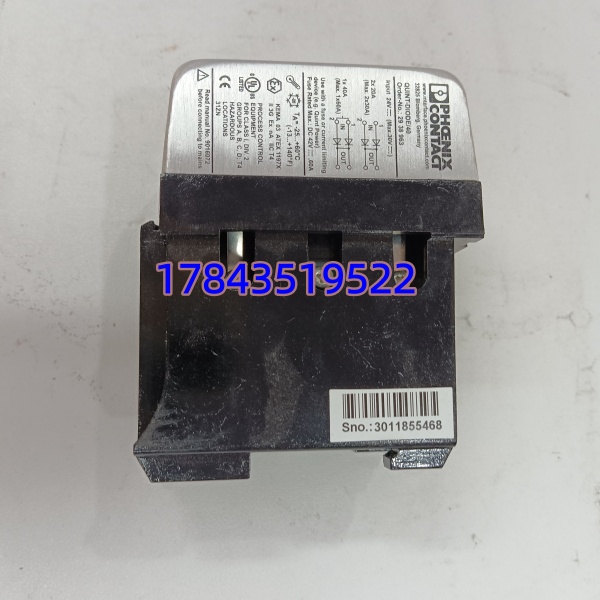

A：原厂金属壳体做工精细，激光打标”QUINT-DIODE/40 2938963″清晰，侧面有菲尼克斯 logo 及日期码。这模块是无源二极管+散热片，翻新风险较低——主要看成色（无磕碰变形、端子螺纹未滑牙、无烧蚀痕迹）。要求卖家提供实物图即可。
Q：质保一般怎么算？
A：渠道通常 12 个月店保，保本体无制造缺陷、端子紧固正常。因接线松动发热烧蚀、超额定电流（>40A 连续不降额）、反接 >60V 造成的损坏不在保——接线时扭矩按说明书（M4 端子约 1.2–1.5 N·m），别凭手感拧。
