描述
产品详情
· 型号：HiD2082
· 品牌：Pepperl+Fuchs
· 系列：H-System（HiD 系列，18mm 宽母板安装）
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 2 通道（可配成 1 入 2 出信号分配） |
| 输入类型 | TC（B/E/J/K/N/R/S/T/L，含 TXK/TXA）、RTD（Pt10~Pt1000、Cu10~Cu100、Ni100，2/3/4 线）、电位器 0.1-20kΩ、mV -100~100mV |
| 输出类型 | 0/4-20mA（源/灌可选）、0-5V 或 1-5V（250Ω 内阻） |
| 供电 | 20.4-30V DC，经 HiD 端子底板总线取电，≤95mA@20.4V，≤63mA@30V |
| 功耗 | ≤1.95W |
| 隔离 | 输入/输出、输入/电源、输入/输入间电气隔离（峰值 375V 测试） |
| 诊断 | 传感器断线、短路、LFD 线路故障，NE43 上下限驱动（0/2mA、21.5mA） |
| 功能安全 | SIL 2 依据 IEC 61508 / IEC 61511 |
| 防爆 | Ex ia 本安（ATEX / IECEx，Zone 0/1 侧接入，请以原厂证书为准） |

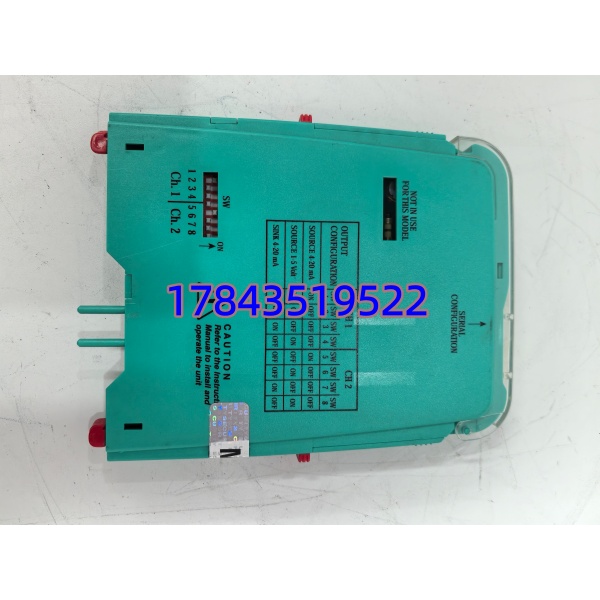

| 配置 | 侧面 DIP + PACTware（严格来说，它只在 PACTware 4.x 以上完整开放 TC 线性化表，老版 3.2 只能走 DIP 基础量程） |
| 环境 | -20℃~+60℃，IP20，柜内安装 |
| 机械 | 18mm 宽 × 114mm 高 × 130mm 深，配 H-System 专用底板 |
| 认证标准 | EN 60751（RTD）、IEC 584-1（TC）、NAMUR NE43 |
产品介绍
（E 维护者视角切入）干过石化罐区维护的都碰过这种场面：凌晨三点 DCS 温度点变 21.5mA，操作工以为罐温飙了，实际是 Pt100 引线断了。HiD2082 在这种场景里就是那个”会说话的隔离栅”——断线不走满量程糊弄人，而是按 NE43 顶到 21.5mA 并点亮红色 LED，LFD 同时往总线丢故障位。双通道设计意味着一块 18mm 宽片子盯两个测温点，母板总线取电，省了现场再拉 24V 辅助电源的那堆端子。
从 TCO 看，这货已经不是 P+F 主推件了（官网德版标 NICHT MEHR ERHÄLTLLICH，即不再供货）。但它背后那批 2008-2016 年上的 H-System 柜子还在跑，替换成 HiD2882 系列要动底板和组态，不是插拔即换。所以对还养着老 H-System 的厂，它属于”生命周期尾巴上的高杠杆备件”——单件不贵，缺一件停机按小时烧钱。
应用场景与库存策略
停机损失视角：H-System 温度栅一旦失效，SIS 侧可能连锁跳车，单小时非计划停机在炼化装置按六位数人民币算。而 HiD2082 原厂交期已变成”联系工厂确认”，现货只在渠道商手里流转，采购周期从 2 周拉长到不确定。
- 石化/天然气处理：反应釜、管道 RTD 进 SIS，非它不可（老系统组态绑定 HiD 底板）→ 建议按 A 类件管，主用柜旁留 1 件冷备，区域库再放 1 件，合计 buffer 2 件。
- 制药防爆区：灭菌柜 K 型偶转 4-20mA，SIL 2 回路不能随便换非认证件 → 建议 last-time-buy 时一次性囤 3-5 件，封存在防静电袋里标失效日期。
- 老 DCS 改造过渡期（如 Bailey Net90 并存）：作为信号标准化接口 → 建议由集成商代管周转库存，不占甲方资金。
- 海上平台/腐蚀环境：盐雾导致端子氧化早衰 → 建议把 MTBF 按原厂 15 年打七折做重订货点，别等坏了再找。
- 食品高温清洗段：频繁热冲击加速塑料件老化 → 备件建议买新 surplus 而非拆机件，避免洗消段蒸汽渗入旧件缝隙。
真实案例：2023 年华东某丙烯酸厂，SIS 温度卡件报警”通道 2 超限”，夜班倒了两班没定位到是 HiD2082 输出漂移不是传感器问题。等到白天供应商从新加坡调货，装置已经降负荷运行 19 小时，按当时价差算掉了约 40 万产值。事后复盘把 HiD2082 从 C 类提到 A 类，按”1 件在线旁冷备 + 2 件区域仓”重做安全库存，并重写了 LFD 故障码对照表贴进机柜门。严格来说，那次如果柜门后塞着 1 件冷备，15 分钟换完事。
