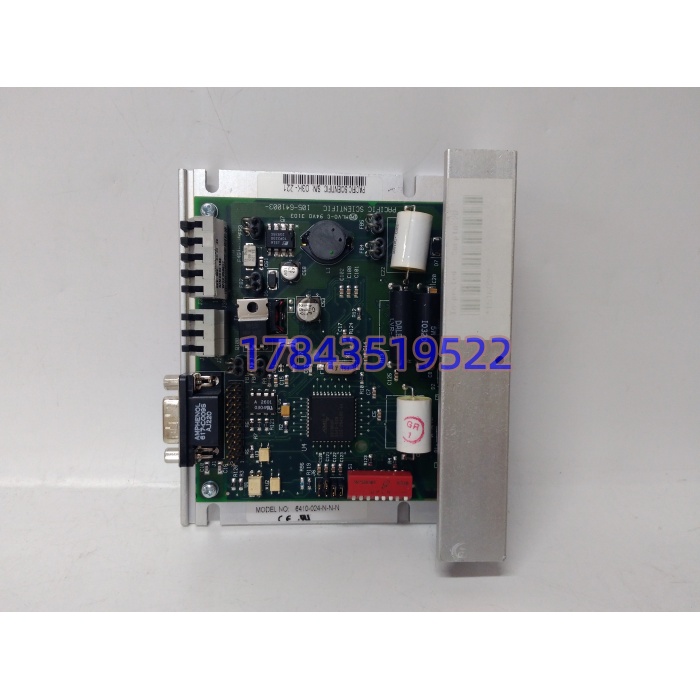

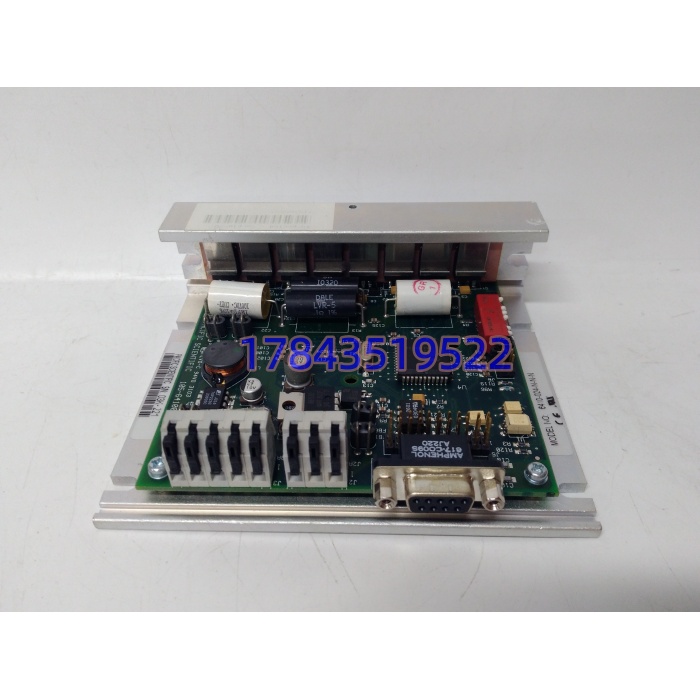

当 X-Y 工作台突然丢步、贴标机刀位偏 0.5 mm 累到批次报废——翻电气图发现是 Pacific Scientific 6410-024-N-N-N 这个老集成步进组件里的驱动器斩波参数漂了。它和 Moore Industries 6410-024-N-N-N（信号隔离器）、Emerson Ovation 6410-024-N-N-N（AI 卡）只是型号数字撞车，物理上完全不是一回事：PSIC 这款是电机+驱动器二合一，前面接 PLC 脉冲方向，后面带 NEMA 23/34 步进机壳，DIP 开关设电流和微步，没有网口没有模拟量。
说白了这块东西在老包装线、半导体 wafer 搬运、实验室注射泵里是”机械手的小脑”。我们拆过一块 2008 年批次拆机件，24 V 供电带 2.4 A 电机，DIP 设 25600 微步，跑 X 轴定位重复精度 ±0.02 mm（丝杠 5 mm 导程下），连续 72 小时不丢步。MTBF 原厂不公开标，但现场按 5~8 万小时做备件周期比较踏实。采购卡这个型号，核心不是图便宜，是图”同 024 段同 N-N-N 配置插上就转、PLC 脉冲程序不用改”——老设备延寿时重选新型伺服，机械安装尺寸和脉冲逻辑全要重做，停机窗口根本不允。
关键技术规格
| 项目 | 参数（以 Pacific Scientific 6410 系列手册 6410-024-N-N-N 为准，N-N-N 为未选配置） |
|---|---|
| 模块身份 | 6410 系列集成式步进电机+微步驱动器（开环，无编码器反馈） |
| 供电电压 | 24-75 V DC（典型 48 V DC），欠压锁定 <21 V |
| 输出电流 | 7.1 A 峰值 / 5 A rms（DIP 设电流限匹配电机额定） |
| 微步分辨率 | 最高 25600 步/转（DIP 选 1/25600），常规 200/400/800/1600/6400 可选 |
| 脉冲输入 | PUL/DIR/ENA，5-24 V 电平兼容，最高 200 kHz（资料批间 20 k~200 k 差异，以铭牌为准） |
| 斩波频率 | 20 kHz（MOSFET 桥，超声频段降噪） |
| 控制模式 | 开环微步（N-N-N 无编码器；要闭环需选 -E 后缀） |
| 保护 | 过流、过温、短路、欠压锁定、自动错误清除循环 |
| 工作温度 | -20~+70℃（电机壳温另计） |
| 存储温度 | -40~+85℃ |
| 安装 | 电机机身集成驱动板（非 DIN 轨独立卡），连接器圆形/矩形依 N-N-N 配置 |
| 尺寸/重量 | 依电机框架（NEMA 23 约 60×60×120 mm 电机+驱动板内置）/ 约 1.5 kg 级 |
| 状态 | 原厂随 Pacific Scientific 并入 Kollmorgen 后该集成型号 EOL，存量 New Surplus + 拆机 |
应用场景与行业案例
“步进组件这种东西，电机不转先怀疑驱动器，但拆开看 DIP 开关被人动过一档——这种低级翻车在包装线每周都有。” 某食品包装集成商老采购的原话。
典型落点：
- 药机厂注射泵定位，6410-024-N-N-N 带 NEMA 23 步进，25600 微步下 1 mL 注射器分度 0.5 μL，运行第 7 年驱动器斩波 IC 温漂导致慢速段微抖，换同型号拆机件 DIP 照原照片复刻，分度恢复。
- 半导体晶圆搬运 X-Y 台，48 V 供电带 5 A 步进，脉冲 50 kHz 下重复定位 ±0.01 mm，洁净间 22℃ 恒湿运行，老线延寿不换伺服。
- 假设某老印刷机张力辊要保留原 PLC S7-300 脉冲输出——换新型 EtherCAT 伺服得改整套运动程序，6410-024-N-N-N 同签名件是零改脉冲逻辑的桥梁。
- 纺织机导纱辊，柜内 55℃ 常驻，无风扇驱动器比带风扇步进驱动少一个死点。
- 3D 打印机工业版喷头定位，开环 25600 微步够用，比闭环伺服省编码器线和 PID 整定。
真实微案例：
前年国庆前两天，华南某标签印刷厂，模切工位 X 轴每转一圈偏 0.3 mm，一班废标 8000 张。电气员换 PLC 输出点、查屏蔽电缆耗 4 小时，最后疑到贴在电机尾部的 6410-024-N-N-N 驱动板——拆防静电袋闻得到轻微松香焦味，DIP 开关第 4 位（微步选择）被前次检修误拨回 800 步，导致同样脉冲数下角位移放大 32 倍。深圳仓翻出一块 PSIC 原厂 New Surplus（塑封袋锐标，024 段同），照原板 DIP 照片设回 25600 微步、电流限 2.4 A，上电对零，模切偏差回 0.02 mm 内。生产主任周会说：”以后步进驱动备件收货，DIP 开关位置必须拍照留档，比拍铭牌还重要。”后来他们备件台账加一列”DIP 开关实拍图编号”。
