产品详情

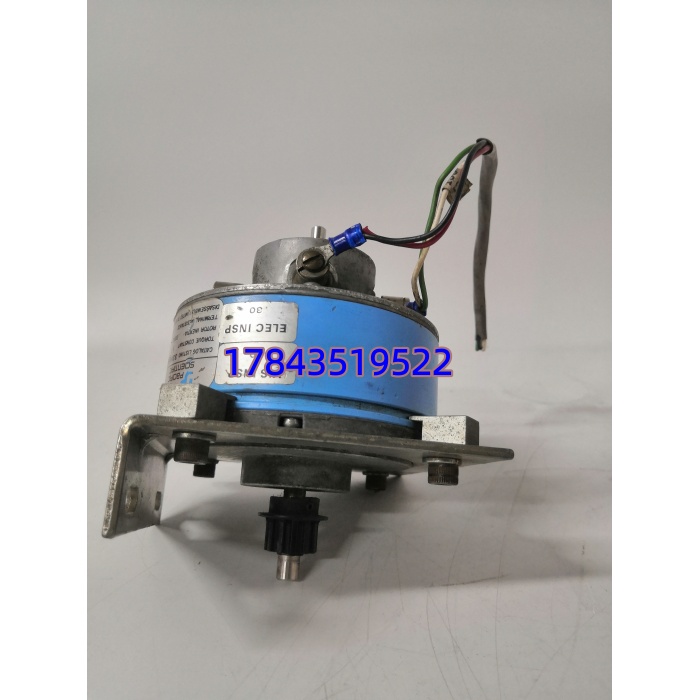

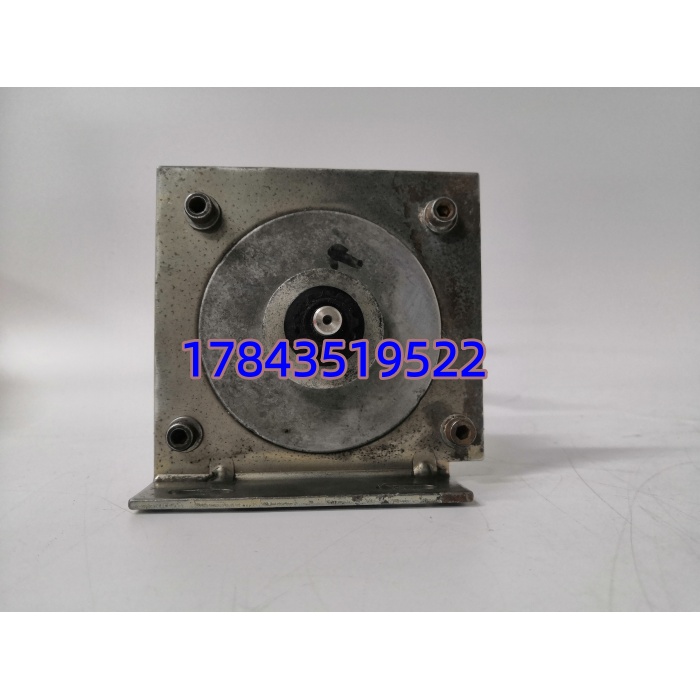

· 型号：33VM52-000-4
· 品牌：Pacific Scientific（Kollmorgen / Danaher Motion）
· 系列：VM Series Low Inertia Permanent Magnet DC Servomotor
规格参数
- 产品类型：低惯量永磁直流伺服电机（PMDC），VM系列
- 型号全称：33VM52-000-4（33VM52 族，后缀-000-4为特定绕组/出线配置，以铭牌为准）
- 额定电压：18–36 VDC（典型标称24VDC绕组版本，具体核对铭牌）
- 连续电流：3.1–5.7 A（视具体绕组变体）
- 峰值电流：约2–3倍连续电流（短时，依驱动器限流设置）
- 磁体材料：Alnico V-7 铝镍钴永磁，温度稳定性好
- 转动惯量：低惯量设计（VM系列特征，具体数值需核对应变体曲线）
- 编码器/测速机：无内置光学编码器，无内置模拟测速发电机（可外配）
- 出线方式：3线（典型：红-电枢正、黄白-电枢负/控制、黑-接地/屏蔽），以实物为准
- 轴端尺寸：轴承轴径 0.281″–0.344″（≈7.14–8.74 mm），平键或带螺纹孔依具体子型号
- 冷却方式：自然对流，无强制风冷
- 绝缘等级：B级（典型，以原厂datasheet为准）
- 工作温度：约 -10℃～+60℃（贮存-20℃～+80℃）
- 安装形式：法兰安装（NEMA 标准或VM系列专用法兰，具体核对实物）
- 重量：约 1.0–1.5 kg（依轴长和法兰，需核对）
产品介绍
33VM52-000-4 是 Pacific Scientific VM 系列低惯量直流永磁伺服电机，专门给需要快速启停和精确位置/速度控制的老式产线准备的——CNC 进给轴、印刷包装机分度机构、早期直角坐标机械手都常用。它内部用 Alnico V-7 永磁体，比普通铁氧体磁钢温漂小，低速扭矩平稳。坦白讲这是上世纪八九十年代经典设计，本身不带编码器和测速机，必须配合外部位移反馈或开环驱动使用，驱动器一般选 Pacific Scientific（如 SC 系列或兼容第三方直流伺服放大器）。
现在买这个基本是老旧设备 MRO 替换。有一点要注意：VM 系列同外形有多种绕组和轴伸变体（-000-4只是其中一种），下单前必须核对铭牌上完整的 33VM52-xxx-xxxx 后缀、轴径、法兰安装孔距——否则电机装不上或转速扭矩不匹配。
应用场景与行业案例
痛点切入
我在一家老式六色凹印机改造现场碰到过——原装 VM 系列伺服电机碳刷磨损殆尽、换向器烧蚀，厂家早停产，整机停摆等着换电机。拆下来量轴径、量法兰孔距、核对电压电流，找到同规格 33VM52-000-4 良品换上去，驱动器参数不动，恢复 ±0.05mm 套准精度。要是随便买个外形接近但绕组不同的，轻则过热重则飞车。
典型场景
- 印刷包装机械 — 收放卷/套准轴驱动，需低惯量快速响应，非它不可因与原驱动器/机械接口匹配
- CNC 老式机床进给轴 — 直流伺服闭环或半闭环（外配编码器），替换停产原装 VM 电机
- 纺织/线缆设备 — 牵伸辊独立驱动，要求平稳低速扭矩
- 早期直角坐标机械手 — 关节或Z轴垂直驱动（需配刹车选件版，本型号通常无刹车）
真实案例
华南某烟包印刷厂，六色凹印机第二单元走料轴 VM 伺服电机电枢断路停机。库房无备件，原厂推荐整机升级伺服包（改驱动器改走线报十几万）。现场测绘轴径 7.9mm、法兰 63.5mm、四孔均布，铭牌残迹 33VM52…-000-4。从二手渠道调一块测试良品，碳刷剩余＞70%，直装、原 Pacific Scientific SC903 驱动器参数不变，开机走料 ±0.03mm 套准达标。省下升级费用，厂长说”先顶两年再说”。
