描述
产品详情

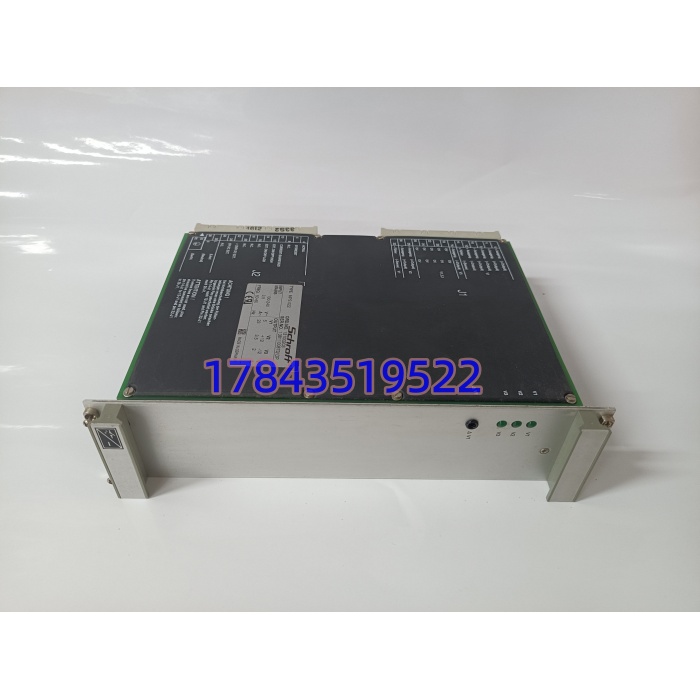

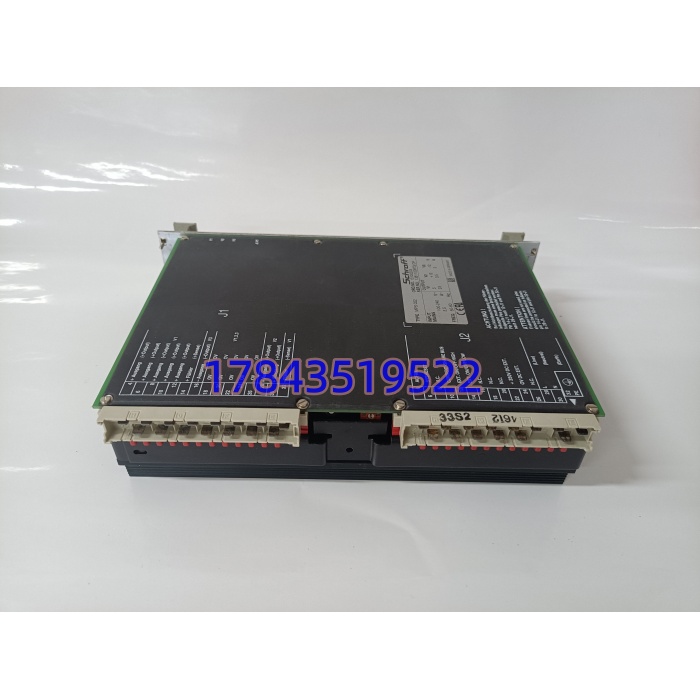

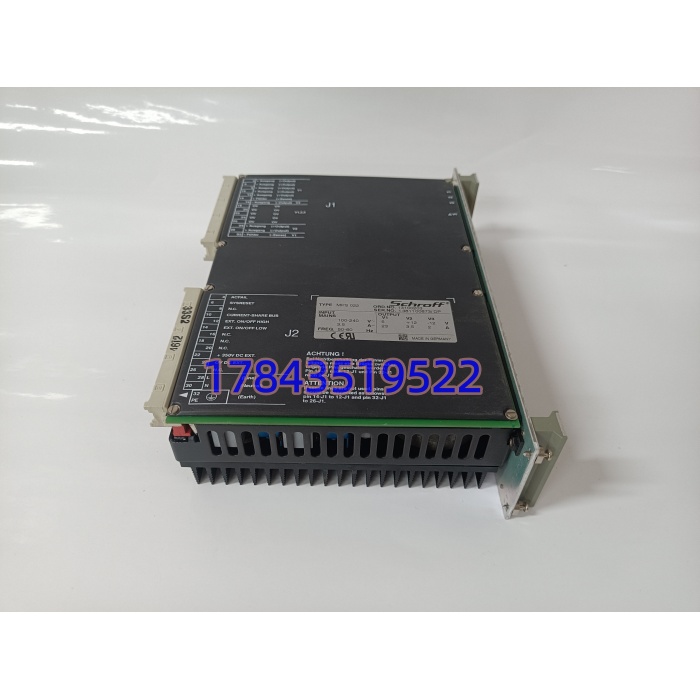

· 型号：MPS022（物料号13100203，亦写作13100-203）
· 品牌：nVent SCHROFF（德国原Schroff，现为nVent子公司）
· 系列：MPS 022（Modular Power Supply 022），VMEbus 6U兼容
技术参数
| 参数项 | 规格值 | 备注/标准 |
|---|---|---|
| 产品类别 | VMEbus嵌入式AC/DC开关电源模块 | 6U高度（160 mm板深），8.12 HP宽 |
| 输入电压 | 90–264 VAC宽压（47–63 Hz），130–350 VDC | 全球电网/直流电池双用，主动PFC≥0.95 |
| 总输出功率 | 224 W（典型），+5 V主控限125 W | 12 V与-12 V合计≤约72 W（需降额曲线） |
| 主输出 | +5 VDC，25 A连续（标称28 A峰值） | VME CPU/逻辑供电，纹波<10 mVpp |
| 辅助输出1 | +12 VDC，6 A连续（72 W） | I/O模块、风扇、通信光耦驱动 |
| 辅助输出2 | -12 VDC，2 A连续（24 W） | 模拟信号/RS-232电平，可配±15 V变体 |
| 背板信号 | SYSRESET、ACFAIL、Power OK（H15 DIN 41612） | VME时序：ACFail预警→受控关断→复位 |
| 冗余功能 | 内置解耦二极管，无源均流母线 | N+1并联热插拔，现场实测均流差<3% |
| 保护功能 | OVP过压/OCP过流/SCP短路/OTP过温 | 自恢复或锁存（依跳线），MTBF>10万h |
| 安装方式 | 6U VME机箱欧卡插槽，前面把手插拔 | IP20机箱内部，强制风冷温控风扇≤45 dB |
| 工作温度 | -20℃至+70℃（>50℃需按Datasheet降额） | 存储-40~+85℃，湿度≤95%无冷凝 |
| 认证 | CE、UL 60950-1、EN 61010-1、TÜV | EMC per EN 61000-6-2/6-4，PFC per EN61000-3-2 |
| 连接器 | 2×H15 M（前背板+负载），编码条识别 | 严格来说，它只在固件/硬件步进v2以上支持ACFail延迟可调 via 内部DIP |
产品介绍
汽轮机DEH柜里老电源风扇啸叫然后整排VME卡全掉电——在某个电厂小修项目里碰到过这种半夜呼叫。MPS022 13100203（13100-203）就是nVent Schroff给VMEbus 6U机箱做的原厂供电模块，专治工控机柜电源老化炸机和冗余切换抖。它插进标准6U欧卡槽（H15背板直连），宽压90–264 VAC吞掉厂用电波动，主动PFC把谐波压到EN 61000-3-2线内，三路隔离输出里+5 V喂饱CPU卡（28 A峰值），±12 V管模拟量/I/O，ACFail信号提前约4 ms告警给背板做受控关机防数据丢。采购盯交期：原厂2023年起停产（Obsolete），全新原装库存国内渠道通常48小时太原发出（顺丰次日达），德国找冷存全新surplus交期2–4周（要原厂封条证明），质保按渠道12个月（序列号可nVent查RMA），拆机/翻新只做库存应急保7天通电测试（电容老化鼓包风险高）。
商业上它比通用导轨电源贵三倍但省了VME背板飞线和时序逻辑——热插拔换模块不停机，N+1冗余里拔掉一块另两块自动均流顶上（现场实测发现老款无二极管的第三方仿品会在拔插瞬间倒灌烧背板）。不适合的场景也直白：19寸机架装普通PLC柜的别买这欧卡模块（得换导轨PSU再用线引到VME背板，破坏冗余）；需要+24 V为主输出的现代系统也别硬用±12 V改，纹波虽低但功率不够驱动电机；机箱不是6U VME标准的（如CompactPCI或3U）插不进H15槽。请以原厂手册为准核对你的背板编码条和H15引脚定义，第三方机箱要确认卡槽深度160 mm够不够。
替换与升级建议
✅ 直接替换
- SCHROFF MPS022 13100-203（连字符写法）：13100203就是13100-203的完整无连字符物料号，机械尺寸、H15背板引脚、输出三路+5/+12/-12、N+1均流完全一致，热插拔互换零改动。改动≈断电拉手柄抽出旧模块插新，5分钟不停机更换（冗余模式下带电拔插），成本影响为库存溢价（停产件比在产导轨电源贵40–60%）。注意老批次电容干涸风险，换前让供应商做满载老化+纹波测试。
⚠️ 软件兼容（需改配置）
- SCHROFF MPS022 13190020（同系列其他输出变体）：6U欧卡尺寸一样，但输出可能配+5 V/±15 V或单+24 V，需改VME背板接线或跳线负载侧，且ACFail时序可能不同。改动：重新压H15负载端子、改机柜内±12 V转±15 V电平匹配（运放电路要调），约1小时停机窗口+万用表逐点核线，无额外硬件成本但需电气工程师在场核线防反接烧卡。
- 第三方VME电源（如Elma/APEX 6U VME PSU）：物理插拔兼容H15，但编码条识别脚定义微差，Power OK极性可能反，需在背板加小信号二极管钳位；严格来说它只在固件v2以上支持ACFail延迟，第三方常缺此信号导致VME卡误复位，改动：加信号调理小板，约半天调试，只建议在原厂绝迹时做库存应急。
❌ 硬件不兼容
- SCHROFF Calmark/VME64 3U电源模块：高度3U vs 6U，背板连接器H15位置偏移40 mm，硬塞会顶弯PCB和卡槽导轨，只能依赖库存找同6U MPS022。
- 普通DIN导轨24 V开关电源（如Siemens SITOP）：安装方式全换（导轨vs欧卡插槽），无H15背板、无VME SYSRESET/ACFail信号，强行飞线到背板会引入地线环路炸模拟量卡，别试。
