描述
产品详情

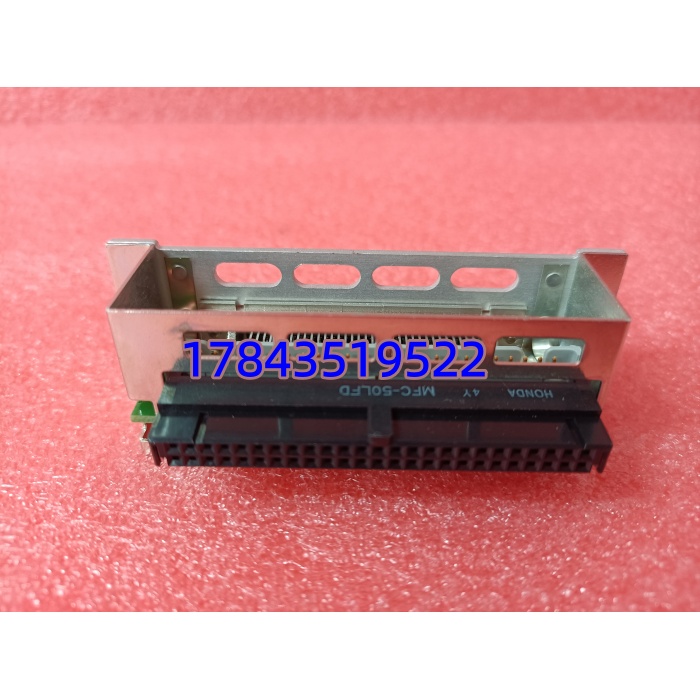

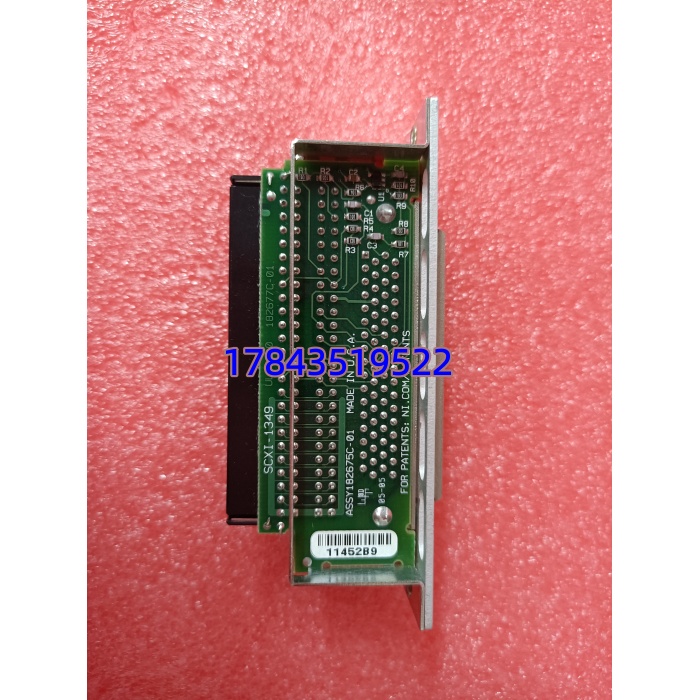

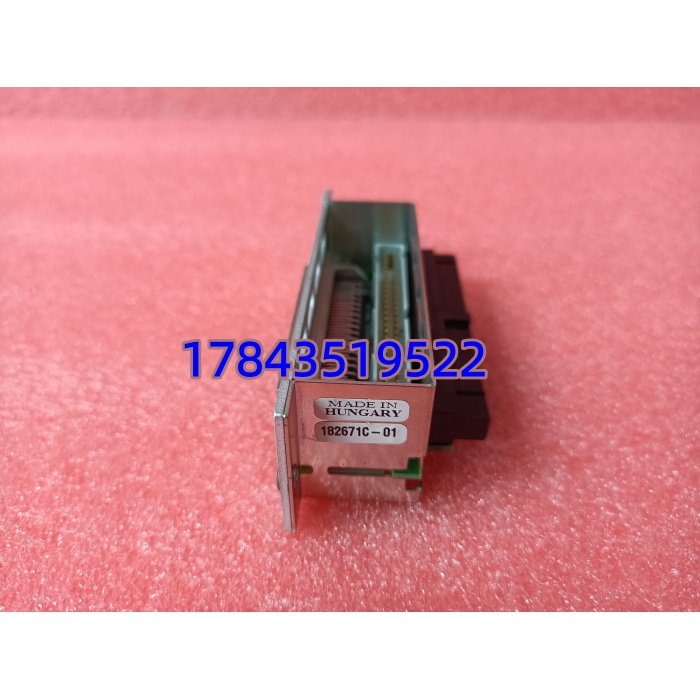

· 型号：SCXI-1349（777459-01）
· 品牌：National Instruments (NI)
· 系列：SCXI Signal Conditioning Chassis Interface Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | NI SCXI-1349 68-Pin SCSI Interface Module for SCXI Chassis (Slot 1 Comm Module) |
| 型号 / 部件号 | SCXI-1349 / 777459-01（有时标 1349 无后缀——确认 68-pin 公/母头版与您现缆匹配） |
| 适用机箱 | SCXI-1000、SCXI-1001、SCXI-1100、SCXI-1102（通信槽安装） |
| 安装位置 | SCXI 机箱最左槽（Slot 1 — 标记 “COMM” 或 “Interface”），与 DAQ 卡通过 68-pin shielded SCSI 缆相连 |
| 连接器(面向外) | 68-pin SCSI Type (典型 Micro-D 或 Amphenol 型 Centronics — 依生产批)，公/母须匹配您现用缆两端定义（DAQC→1349 通常 68-pin 母头 on 1349 接受 68-pin 公头缆） |
| 配套电缆 | NI SH68-68-EP（shielded 68-conductor）、R68-68 或更早期 RC68-68——严格确认您现用缆型号是 68-pin 不是 50-pin(1200系列) |
| 终端电阻 | 部分版本含 SCXI 背板终端网络（偏置/上拉供 DB-37/68 总线握手），非用户可调 |
| 兼容 DAQ 卡 | PCI-MIO-16E-1(603x)、PCI-622x、USB-636x + SCC-68 或 68-pin 直接缆；PXI 系统需 SCXI-1349 + PXI-SCXI combo kit |
| 供电需求 | 取自 SCXI 机箱背板（+5V 逻辑），自身功耗可忽略（＜0.5W） |
| 状态指示 | 少数版本带 PWR LED（借背板），多数靠机箱 Power LED 间接判断 |
| 热插拔 | ✗ 不支持——SCXI 机箱需断电后插拔 1349 模块 |
| 工作温度 | 0 … +50℃（控制室级），贮存 -20 … +70℃ |
| 相对湿度 | 10~90 % RH（非冷凝） |
| 认证 | CE / FCC Part 15 Class A |
| 生命周期状态 | SCXI 平台 Legacy / Limited Availability（NI 推 cDAQ / cRIO + C Series 替代），SCXI-1349 全新原厂少见 NLA 区域 |
| 替代/兼容 | SCXI-1325（50-pin 版不替）、SCXI-1363（差分模拟扩展）——1349 是 68-pin DAQ 标准接口，替代须同 68-pin 版；新系统考虑 cDAQ + 对应 C Series 调理直接替代整 SCXI 架构 |
产品介绍
从现场实测——实验室或试验台 SCXI 机箱突然全通道 AI 读值死值/全 32767h 或随机飘，DAQ 卡自检 OK、模块(SCXI-1125/1141 等) 灯正常，（尤其南方高湿环境几年没动过）。它本身无放大电路 MTBF 极高，可物理接触故障影响整面 32~64 通道——比单个 AI 模块坏还集中。某个材料研究所碰过 1349 引脚簧片疲劳致间歇性断连，重插紧固+接点清洁剂恢复，后列入每 3 年开盖点检 SCSI 头。它不值钱但是DAQ 链路物理单点。
采购视角：NI SCXI 整体 Legacy，1349 全新原厂基本 NLA，市面多为 New Surplus（未拆原厂袋）或拆机清整件。按 ABC——属 C 类低值物理链路件但缺了整 SCXI 机箱无法跑（试验台/检定台停摆），建议按 SCXI 机箱数 1:1 留冷备（最少全室共享 1 件），EOL 锁定 Surplus。严格来说要核对现网 68-pin 缆是公→母定义匹配（1349 通常母头接收公头缆——买前确认您现缆插头类型照片防买反）。新项目不推荐补 SCXI，推 cDAQ+cSeries 调理。（请以 NI SCXI Migration to cDAQ Note及原厂手册为准）
应用场景与库存策略
试验台/计量室 SCXI 机箱通讯全断——先查 1349 SCSI 头氧化、缆两端锁紧、机箱 PWR，再怀疑 DAQ 卡。原厂 EOL 后 NLA，二手调货 1~2 周。
典型场景与备货建议：
- 研发/质检/计量 — SCXI 信号调理机箱(接 PCI/USB DAQ 卡)做传感器标定/数据采集(压力/温度/应变)：1349 故障=整 SCXI 机箱失联→试验暂停 → 建议每具独立SCXI机箱备1件冷备(同68-pin母头版)，全室最少共享1件New Surplus密封保存
- 多套同型 SCXI 采集台：共享备件池 → 3~5台SCXI机箱共享1件认证冷备（注明 68-pin 母头 / 匹配现缆型号 如 SH68-68-EP）
- EOL 处理：确认 NLA 后锁定 New Surplus；新试验台推 cDAQ-918x + 对应 C Series 模块（NI-9205/9227 etc）整柜替代 SCXI
- 注意： ≠ SCXI-1325(50-pin)——必须确认您现用 68-pin SCSI 缆（SH68-68-EP 等）匹配接口性别；部分极早期 1349 为 DB68 直出——核对铭牌照片
真实案例：
某汽车零部件研发中心发动机台架标定间用 SCXI-1000+SCXI-1141/1125 采缸压/温度，通过 PCI-6034E+SH68-68-EP 缆连 。运行第 7 年梅雨季后开机整面 32 通道报 “-20001 SCXI Hardware not found”，DAQ 卡自检 PASS。拆下 1349 发现 SCSI 母座内两排簧片氧化发黑（机柜前门常开吸湿），清洗重插恢复。库房登记”SCXI 备件——模块 2 件”但无 1349 接口块。复盘：SCXI 通信接口块属 C+ 类物理链路单点（整箱依赖它），按 SCXI 机箱数 1:1 备 1349 冷件并标注 68-pin 母头版；每 3 年 PM 开 SCXI 机箱前盖检查 SCSI 头氧化涂微量接点保护剂。EOL 关窗前锁定 Surplus。
