描述
产品详情

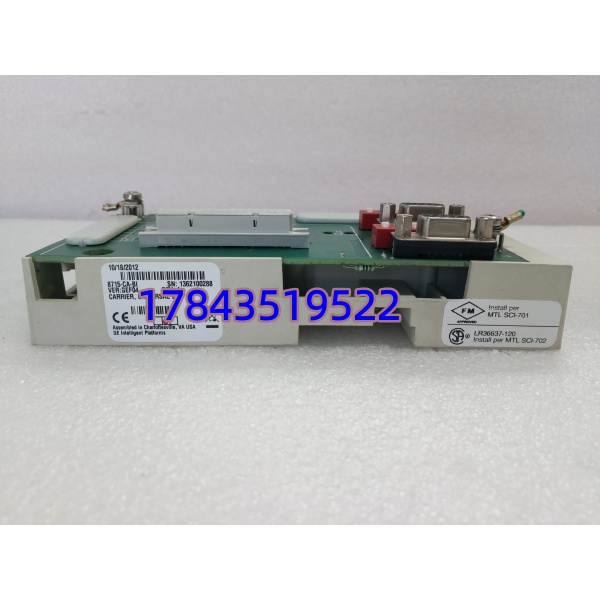

· 型号：8715-CA-BI
· 品牌：MTL Instruments（现属 Eaton MTL）
· 系列：MTL 8000 系列（MTL8000）— 模块化信号调理系统
规格参数
- 产品类型：16 通道模拟量输入信号调理/隔离模块（Analog Input Signal Conditioning Module）
- 完整型号：8715-CA-BI（BI = Bus Interface，表示带背板总线接口；部分版本标注 8715-CA）
- 输入通道数：16 路，独立隔离
- 输入信号类型（可配置/依版本）：
- 4–20 mA（两线制/四线制变送器）
- 热电偶（Type J/K/T/E/N/S/R/B，依版本支持范围）
- mV 信号（±50mV / ±100mV 等）
- RTD（Pt100/Pt1000，部分版本支持）
- 输出信号：4–20 mA / 0–10V DC（依配置，送 DCS AI 卡）
- 精度：±0.1% 满量程（25°C 基准），全温度范围 ±0.2% FS
- 线性度：±0.05% FS
- 响应时间：< 100 ms（典型值，单通道更新周期）
- 隔离电压：输入侧与输出侧间 ≥1500V AC（1 分钟），通道间隔离依版本
- 共模抑制比（CMRR）：≥80 dB（50/60 Hz）
- HART 支持：双向 HART 信号透传（HART 7 兼容，依版本），数字信号叠加在 4–20mA 上不丢失
- 冷端补偿（CJC）：内置精密冷端补偿（用于热电偶输入，精度 ±0.5°C）
- 诊断功能：通道级开路检测（Open Circuit）、短路检测、超量程报警
- 供电电压：由 MTL 8000 背板供给 24V DC（典型功耗 2–4W，以铭牌为准）
- 安装方式：插入 MTL 8000 系列背板/机架（DIN 导轨或 19 英寸机架安装），带锁定机构
- 热插拔：支持（MTL 8000 系统支持在线插拔模块）
- 状态指示：每通道 LED（绿=正常/有信号，红=故障/断线），模块状态 LED（Power / Fault / Comm）
- 工作温度：-20°C 至 +70°C（部分资料标 -40°C 启动，以铭牌为准）
- 存储温度：-40°C 至 +85°C
- 湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL 508、CSA C22.2、ATEX/IECEx（部分版本 Ex ia IIC T4 Ga 本安认证）
- 兼容背板/系统：MTL 8000 系列机架、MTL8000 总线、兼容主流 DCS（ABB/Emerson/Foxboro/Honeywell 等）AI 卡
- 供货状态：部分版本已停产/Last Time Buy，市场以全新库存（NOS）和拆机测试良品流通
产品介绍
MTL 8715-CA-BI 是 MTL 8000 系列的经典 16 通道模拟量输入信号调理模块，插在 MTL 8000 背板上，一端接现场变送器/热电偶/RTD，另一端通过背板总线送 DCS 模拟量输入卡。它的核心价值是三合一：隔离（1500V）+ 信号调理（线性化/放大）+ HART 透传，一个模块解决”信号干净、系统安全、智能仪表通信不受影响”三大需求。
坦白讲，MTL 的信号调理模块在过程工业里口碑极好——精度高、长期漂移小、抗干扰强。最大的现场问题是端子排螺钉松动（振动环境）和HART 透传配置不当导致数字信号被滤掉。有一点要注意：8715-CA-BI 的 “BI” 后缀代表带背板总线接口（Bus Interface），和裸 8715-CA（可能不带 BI）接线和兼容性有差异，买前核对旧件完整型号标签。
应用场景与行业案例
我在现场见过最典型的是炼油厂催化裂化装置——反再系统温度测点（K 型热电偶）原来直接进 DCS AI 卡，电磁干扰导致读数跳变 ±5°C。加了 MTL 8715-CA-BI 后信号稳如磐石，冷端补偿精度也上来了，操作员再也不用猜温度是真变还是干扰。
典型场景：
- 石油化工催化/加氢/重整装置——高温热电偶（K/S 型，800–1200°C）信号调理，MTL 隔离抗变频器/电弧炉干扰，保护 DCS AI 卡
- 火电厂锅炉/汽机 TCS——高压高温测点（主蒸汽温度/压力、给水流量）4–20mA 变送器信号隔离，HART 透传做远程校准
- 制药/食品批次反应釜——RTD（Pt100）温度采集，±0.1% 精度满足 FDA 21 CFR Part 11 合规要求
- 海上平台/石油化工码头——ATEX 认证版本（Ex ia IIC T4 Ga）用于 Zone 0/1 危险区域，本安隔离栅保护安全
真实案例：
南方某 500kt/a 聚丙烯装置，一条关键反应釜温度回路（4–20mA 变送器 + HART）在 DCS 画面上数值偶尔”冻结”2–3 秒后恢复。查 DCS AI 卡（ABB AI810）没问题，换变送器无效。最终定位为 MTL 8715-CA-BI 对应通道输入级光耦老化导致间歇性信号丢失。趁停车窗口更换模块（MTL 8000 机架支持热插拔，在线 30 秒完成），HART 信号恢复正常透传。仪表主管说：”MTL 这模块十年不坏，但 HART 透传功能要定期验证——坏了不是信号没了，是数字通信悄悄断了。”
