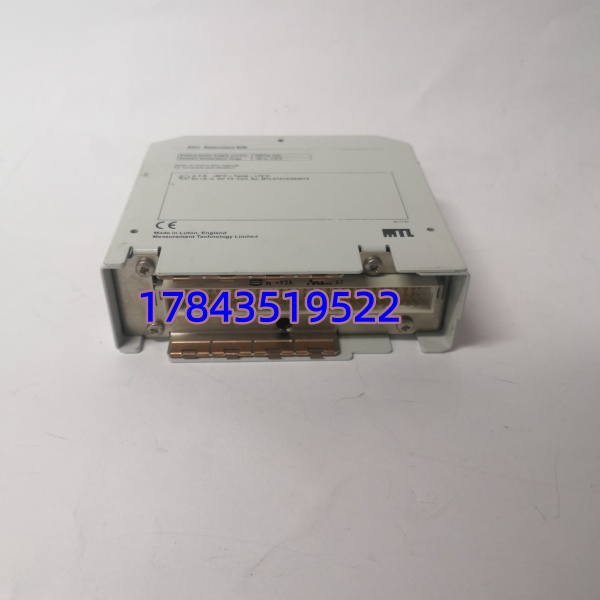

产品详情
· 型号：MTL 8507-BI-DP（同类老标 8307-BI-DP / MTL8000 IS Interface Unit for BIM，以实物铭牌为准）
· 品牌：MTL（Eaton MTL）
· 系列：MTL 8000 / MTL8300 — PROFIBUS-DP Intrinsically Safe Bus Interface / Barrier
规格参数
- 产品类型：PROFIBUS-DP 本质安全总线隔离接口模块（Intrinsically Safe Repeater/Barrier for RS-485 DP 总线）
- 适用系统：Profibus-DP V0/V1 主站（Siemens S7-300/400/1200/1500、ABB AC800M+CI854A 等）连防爆区 DP 从站或 MTL8000 Remote I/O（需配 BIM 总线接口模块）
- 安装方式：35 mm DIN 导轨（TS35），弹压端子接线
- 现场侧（Hazardous Area）：本质安全 RS-485 差分信号，Ex ia IIC T4 Ga 认证
- 本质安全参数（典型）：Uo ≤ 24 V DC，Io ≤ 100 mA，Po ≤ 0.6 W，Co ≤ 10 nF，Lo ≤ 10 μH（需核对具体证书）
- 安全侧（Safe Area）：非本安 RS-485 直连 DP 主站或中继器，DB9 female（Pin 3/8 = A/B 或经 Profibus 接头）
- 通信速率：9.6 kbps ～ 12 Mbps（自适应，与 DP 网络波特率一致）
- 最大从站支持：单台隔离器建议 ≤32 个 DP 从站（EN 50170负载规范），可多台级联
- 最大总线距离：12 Mbps 时 ≤100 m（无中继），1.5 Mbps ≤200 m，9.6 kbps ≤1200 m；可用做中继扩展段
- 电气隔离：安全侧 ↔ 现场侧 ≥2500 V rms（1 min），信号变压器耦合切断地电位环
- 供电电压：20～30 V DC（典型 24 V DC），功耗 ≤3 W
- 短路保护：现场侧总线短路时限流 ≤100 mA，短路解除自动恢复通信（恢复时间 <100 ms）

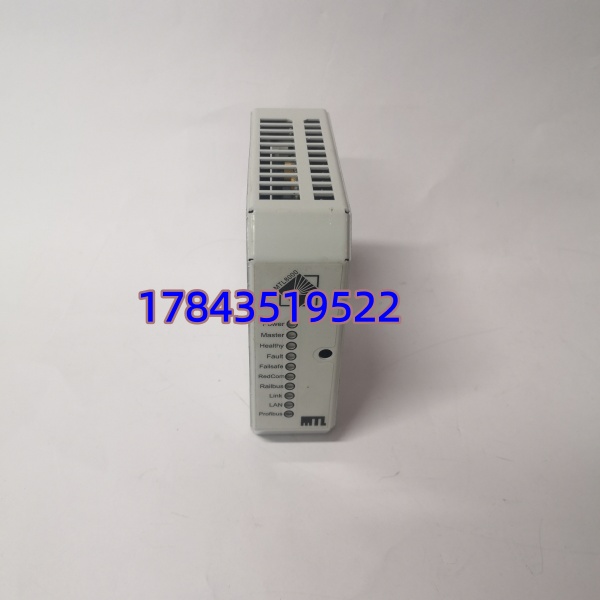

- 状态指示：PWR（绿=电源正常）、ERR/COM（绿闪烁=通信，红=故障/短路）
- 诊断输出：部分版本带 1 路故障报警干接点（DO），可接 DI 模块远端监视
- 工作温度：-40 ～ +70 ℃（IEC 60068-2）
- 存储温度：-55 ～ +85 ℃
- 相对湿度：5%～95% 无凝露
- EMC：EN 55022Class A（辐射），EN 55024（抗扰度 ESD ±15kV、EFT ±4kV）
- 认证：ATEX / IECEx Ex ia IIC T4 Ga，CSA Class I Div 1 Grps A-D，CE，cULus（依批次）
- 尺寸（约）：120 × 22.5 × 110 mm（H×W×D，DIN 模块）
- 重量：约 0.2 kg
产品介绍
MTL 8507-BI-DP（老目录常写 8307-BI-DP / MTL8000 IS Interface）是专门为危险区域 Profibus-DP 网络设计的本安隔离栅——串在 S7-400 等 DP 主站与 Zone 1/Zone 0 现场 DP 从站（智能变送器、MTL8000 RIO、阀门定位器）之间。它干三件事：① 光电隔离切断安全区与危险区之间的地电位差（现场常遇两点接地烧 DP 口）；② 本质安全限能确保即便总线短路也不产生点燃能量；③ 信号整形中继延长 DP 网段有效距离。比普通光电隔离器多 Ex ia 认证，是化工厂防爆区 DP 网络的标配。
坦白讲，这东西在现场最常出的问题是端子氧化接触不良导致 DP 从站掉线（Err LED 闪红），或忘记供 24V DC 导致 PWR 灯不亮通信全断——先查这两个再怀疑模块坏。MTL8000 系列部分已进入 lifecycle，新项目可评估 MTL Topline 或第三方本安中继，存量维护靠测试拆机件。有一点要注意：8507-BI-DP 是 DP（RS-485）本安隔离，不能用于 PA（MBP Manchester coded）总线，PA 要用 MTL PA 隔离栅。
应用场景与行业案例
痛点切入
炼化芳烃装置 S7-400H 连 Zone 1 区 16 台 Fisher 智能阀门定位器（Profibus PA/DP 混用，部分段 DP），雷雨后 DP 段 6 台从站全掉——量主站口有感应过压痕迹。加装 MTL 8507-BI-DP 隔离后切断地环路，再未出现雷击引起 DP 口损坏。若原设计没装，老装置改造加一块在机柜端 DP 出线前串入即解决问题。
典型场景
- 石化/精细化工防爆车间 — DP 主站连 Zone 1 本安智能定位器或 MTL8000 RIO，非它不可因需 Ex ia 认证+隔离
- 海上平台 — 高盐雾强干扰环境，隔离切断地电位差防 DP 通讯闪断
- 煤矿井下（I 类）— 连矿用 DP 传感器，需本质安全限能
- 老厂 DP 网改造 — 原直连易掉站，串入 BI-DP 做信号整形+接地隔离提升稳定性
真实案例
某沿海 LNG 接收站 BOG 压缩机组控制柜，S7-1500 DP 主站经 200m 屏蔽双绞线连 Zone 1 区 8 台 Masoneilan 定位器（DP-V1）。投产首年偶发”Slave Not Accessible”——阴雨天加剧，查为两端地电位差引共模干扰。在控制柜 DP 出口串 MTL 8507-BI-DP（供 24V DC 取自 UPS），隔离后误码率归零，全年无 DP 掉站。仪控说——防爆区 Profibus 直连是坑，该加的本安隔离省多少夜班排查。
