产品详情

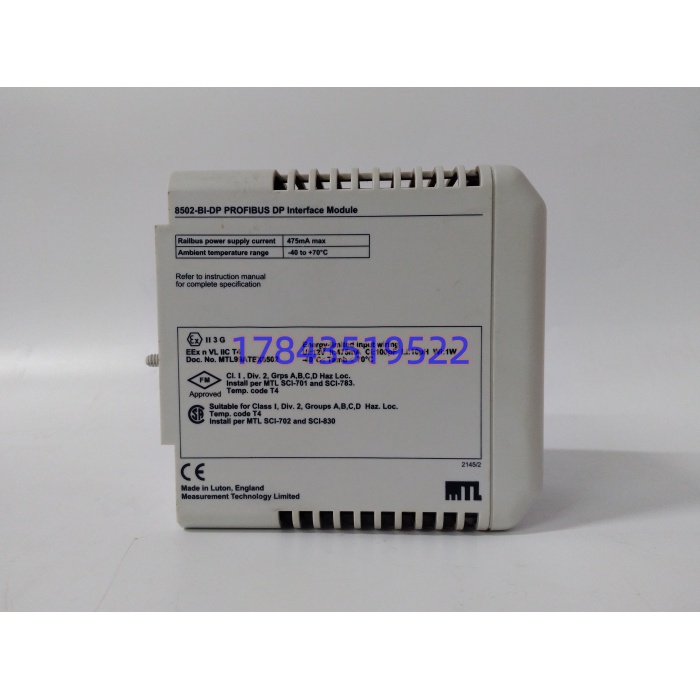

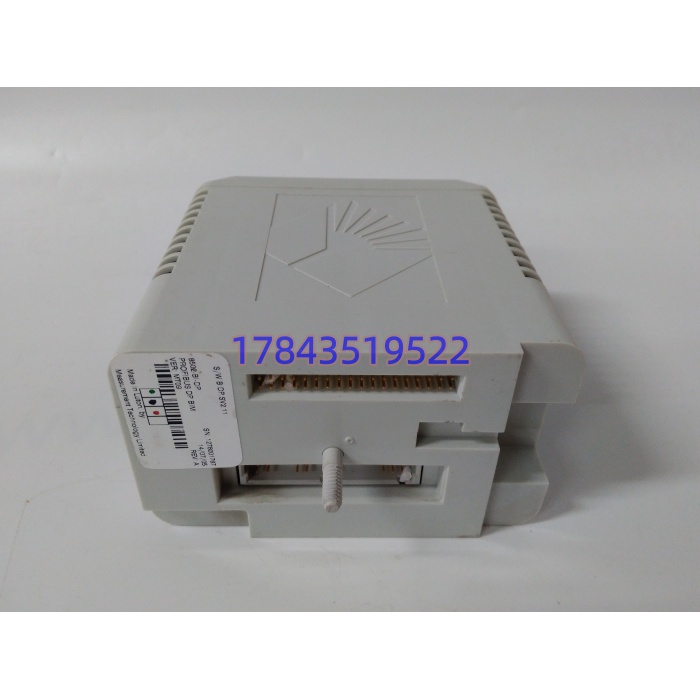

· 型号：8502-BI-DP
· 品牌：MTL（Eaton）
· 系列：MTL 8000
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Profibus-DP 总线接口模块（BIM） |
| 所属系统 | MTL 8000 本质安全 I/O 机架 |
| 总线协议 | Profibus-DP 从站，符合 EN 50170 |
| 通信速率 | 9.6 k / 19.2 k / 93.75 k / 187.5 k / 500 k / 1.5 M / 6 Mbaud |
| 物理层 | RS-485（LAN A/B），终端电阻可拨 |
| Railbus 供电 | 12 V DC（背板提供），典型 420 mA，最大 520 mA（-40 ℃） |
| 最大挂载 | 24 个 MTL 8000 I/O 模块 |
| HART 支持 | 过程变量与状态透传（Pass-through + Mailbox） |
| 隔离电压 | 500 V（LAN / Railbus / 电源间） |
| 数据帧 | DP 帧可配至 244 字节，诊断报文 78 字节 |
| 工作温度 | -40 ℃ ~ +70 ℃（标牌 GEF08ATEX8502X） |
| 安装方式 | MTL 8000 机架插入式，宽 63 mm，约 350 g |

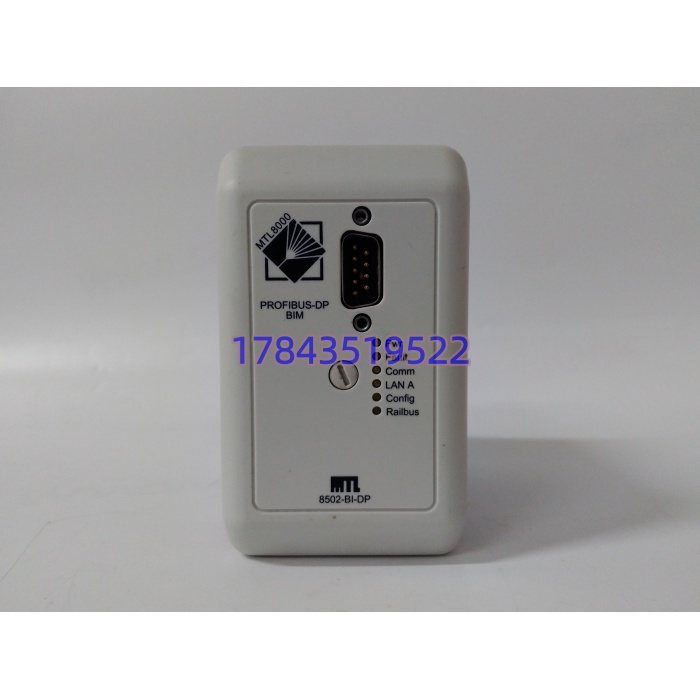

| 诊断 LED | Pwr / Fault / Comm / LAN A / Config / Railbus |
| 认证 | ATEX Ex nA nL IIC T4、IECEx、UL Cl.I Div.2、CE |
| 配置方式 | GSD 文件、8455-SW-CF 本地、8510-NS-MO 下发 |
产品介绍
现场实测发现，BIM 这种件平时没人盯，灯一绿就忘它存在；真到凌晨两点 Fault 常亮、24 个本安回路全盲的时候，才知道它不是”网卡”而是整站 I/O 的命门。8502-BI-DP 在 MTL 8000 里的角色很单纯——做 Profibus-DP 主站（西门子 S7-400、ABB AC800M 之类）和 8000 背板 Railbus 之间的协议桥，HART 变量顺带透传，不抢主站活也不跑以太网。
供应链视角看，它的价值不在参数表而在 TCO：MTL 8000 一旦铺进 Zone 1/2，换通信架构等于重做本安计算书和 SIL 论证，工程费是模块单价几十倍。Eaton 目前未发正式 EOL，状态算 Mature/Active，但交货期受保税仓和固件批次影响波动大。存量装置里留 1 件原厂近三年批次做冷备，比推动整站上 Profinet 划算得多；严格来说它只在同代 8000 机架控制器固件大版本内可直插，跨 v2/v3 要先离线组态验证。
应用场景与库存策略
停机不是丢几个 I/O 点。BIM 挂了，背后本安压力、液位、阀位全灰，SIL 回路还可能联锁跳车。原厂交期按 6–10 周算，渠道现货报价 6500~9000 元浮动，遇海关查验更悬。
- 海上平台 / FPSO：每 MTL 8000 远程站备 1 件原厂全新冷备，防爆柜干燥存放，季度上电自检。
- 炼化罐区（站数 ≤3）：走分销商 VMI，再订货点 = 在线数×0.2 向上取整。
- 电厂辅机变频监控（S7-300 主站）：A 类备件，安全库存 1 件 / 每 5 在线。
- 污水泵站（可容忍 4h 停机）：自身零库存，合同锁供应商 48h 发货违约赔偿。
- GE Fanuc 8000 混用改造：注意标签是 MTL 不是 GE，GSD 版本须核对，别信”通用”。
真实案例：2023 年华东某 LNG 接收站 BOG 压缩机厂房，BIM 凌晨 Fault。系统显示有 1 件备件，拆开是 2014 年拆机件固件 v2.1，现网机架控制器 v3.4，插上报 Configuration mismatch。上海保税仓调原厂 v3.5 全新件，专车 5 小时到场，停机 7 小时，按日输差折机会成本约 38 万。之后改规矩：BIM 归 A 类，备件限原厂近 3 年批次，固件大版本跨 1 即视需离线验证，不再信”拆机可用”。
