描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MTL 5053（等效功能归属 MTL4543/MTL5543 同族） |
| 安全栅类型 | 隔离式本安安全栅 — 模拟量输入 (AI) |
| 适用回路 | 危险区 2线或 3线 4‑20mA 变送器 → 安全区 DCS/PLC AI 卡 |
| 本安侧参数 (Ex ia) | Uo ≤28 V, Io ≤93 mA, Po ≤0.65 W（IIC 组，具体以铭牌为准） |
| 非本安侧输出 | 4‑20mA 有源/无源（依接线方式），典型负载能力 250Ω~500Ω |
| 变送器配电电压 | 危险区侧提供 ≈24 VDC（限流型，供 2线变送器） |
| 精度 | ±0.1% FS（典型 @25°C） |
| 温度漂移 | <0.005% FS/°C |
| 响应时间 | <100 ms（10%→90%） |
| 供电要求 | 背部总线取电（MTL5000 机架电源模块，通常 24 VDC 背板）或端子供电（依安装方式） |
| 工作温度 | -20~+60°C（柜内），存储 -40~+80°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 安装形式 | 标准 35mm DIN 导轨，插入 MTL 5000 系列机架或直接端子排背板 |
| 认证 | ATEX / IECEx / cULus / INMETRO / GOST‑R（铭牌标注具体认证范围） |
| 物理尺寸 | 约 16mm 宽 × 102mm 高 × 110mm 深（单模块） |
产品深度介绍

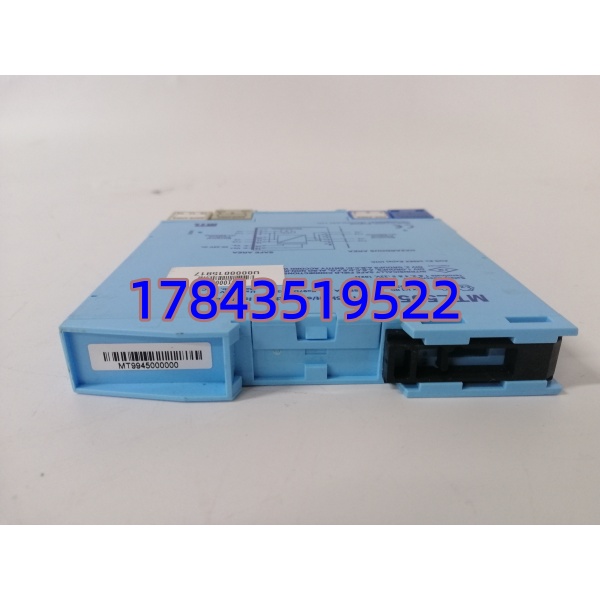

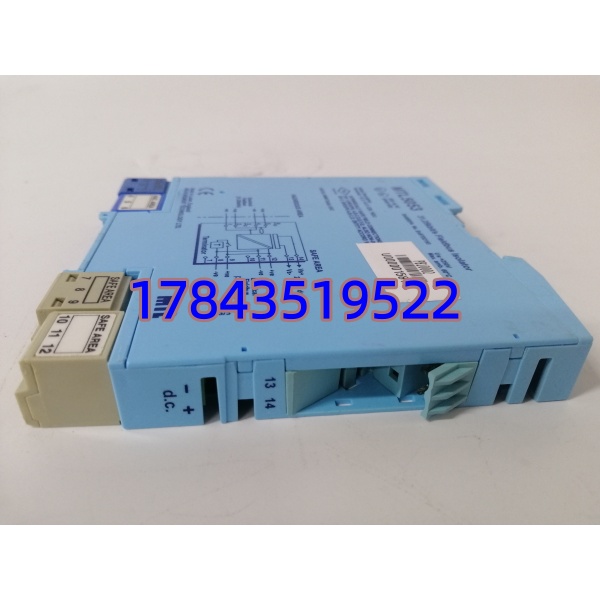

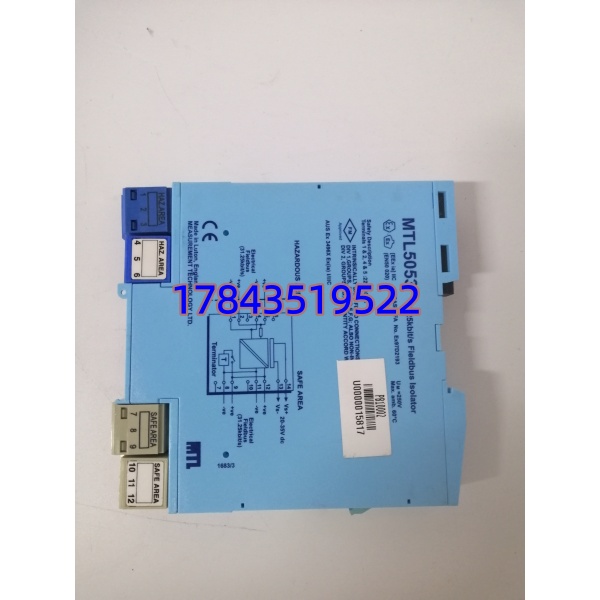

防爆控制柜导轨上那块窄窄的绿色 MTL 安全栅——MTL 5053 干的事很单纯但有刚性要求：把危险区（Zone 0/1）挂过来的 4‑20mA 变送器信号经本安隔离、限压限流后，原样送给安全区 DCS 模拟量输入卡，同时给 2线变送器偷偷供一路 24VDC 配电。它一头掐着本安能量不让窜进防爆区，一头把信号线性度保持在 ±0.1% FS 以内，是石化、油气、制药等本安系统里 AI 通道最标准的隔离方案。
早期叫 MTL5000 系列（含 5053），后来演进为 MTL4500（4543 对应同功能）/MTL5500（5543），端子定义和性能兼容，老装置改造多数仍按原号 5053 或 4543 采购。它本身不带浪涌保护（需外加 MTL 浪涌模块或选带 SPD 后缀型号），只做信号隔离与本安限制。
SOP 质量透明化
每块出库前按以下 SOP 执行：
1. 入库验收检测
- 来源追溯：核对 MTL 原厂标签/渠道来源证明，记录完整型号、批次号、认证标贴
- 防伪识别：检查 MTL 激光印字清晰度、本安参数铭牌无涂改、端子镀层无氧化
- 外观检查：外壳无裂纹变形、导轨卡扣弹性正常、无拆修焊痕
- 附件核对：随模块附防静电袋及出货单；机架背板/电源模块需另购不在本件内
2. 上机功能测试（Live Test）
- 测试环境：MTL5000 机架 + 24VDC 背板电源 + 精密程控电流源 + 6½位万用表
- 测试内容：
- 背板/端子供电上电——确认 PWR/OK LED 常亮（部分版本无 LED 靠万用表测输出）
- 变送器配电测试——危险区侧测配电电压 ≈24 VDC（无负载），带 20mA 负载压降符合规格
- 输入→输出线性校验——注入 4/12/20 mA，测安全区输出端误差 ≤±0.1% FS
- 本安侧限流验证——短路危险区端子测限流 ≤铭牌 Io 值（典型 93mA）
- 连续热运行——带电 >4 h，监测输出漂移 <0.05% FS
- 测试记录：生成 Test Report，发货前可提供测试照片
3. 电气参数测试
- 背板供电电流测量（静态及带 20mA 信号负载）
- 输出端负载特性测试（250Ω/500Ω 负载下满量程压降正常）
- 接地电阻连续性检查（导轨安装面与机柜接地连通）
4. 配置与验证
- 记录模块铭牌参数（Uo/Io/Po 值）与批次，核对与客户防爆区等级匹配
- 确认无跳线需设置（5053 为固定配置型）
- 注明：发货默认全新原装状态，如需预装 MTL 机架请提前说明
