描述
产品详情

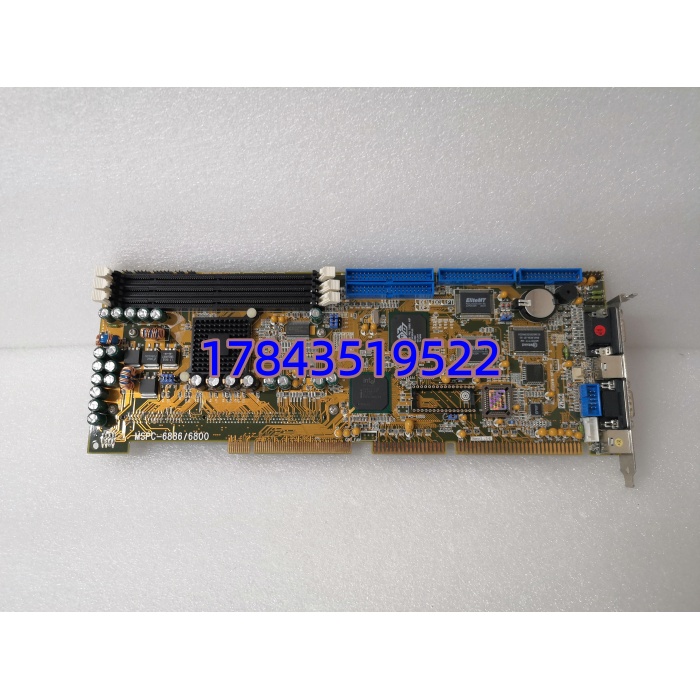

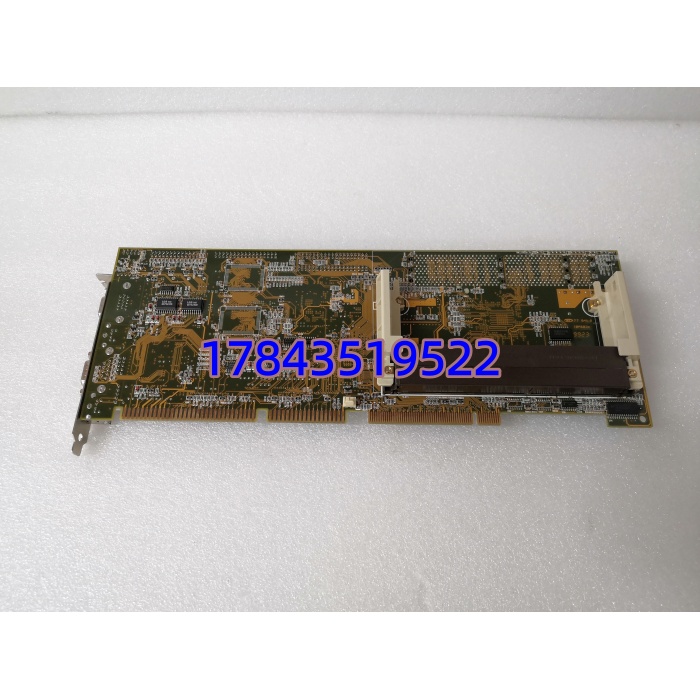

· 型号：MSPC-68866800（MSPC-6886/6800 同类）
· 品牌：MSPC / MACROTEK
· 系列：MSPC-6886 系列 PICMG 1.0 Single Board Computer
规格参数
- 产品标识：MSPC-68866800 Industrial SBC Module（PICMG 1.0 兼容）
- CPU 支持：Slot 1 接口，支持 Intel Pentium II / Pentium III / Celeron 处理器（需核对你现用 CPU 型号）
- 芯片组：Intel 440BX AGPset + Intel 82371EB (PIIX4E) 南桥
- 内存插槽：3×168-pin DIMM，支持 EDO/SDRAM 8MB～256MB（单条最大依 CPU 北桥）
- BIOS：Award PCI BIOS，支持 PnP、Green PM、DMI
- 显示接口：板载 VGA（ATI Rage Pro Turbo 或兼容），外接 CRT
- 串口：2×RS-232 COM口（DB9），IrDA 红外接口可选
- USB：板载 USB 1.1 端口（通常 2 口）
- IDE 接口：双通道 PCI Bus Master IDE，支持 Ultra DMA/33，最多接 4 个 IDE 设备
- 扩展总线：PCI Rev 2.1（5V）+ ISA，兼容 PICMG 1.0 无源底背板
- 看门狗：板载 WDT（通常软复位 CPU，参数依具体 BIOS rev）
- 供电方式：通过 PICMG 背板 +5V/+12V/-5V/-12V 由 AT/ATX 电源提供
- 工作温度：0℃～+50℃（工业级，非军规宽温，部分资料标 0~60℃）
- 尺寸：标准 PICMG 全长卡（约 338×122 mm，3/4 长依版本）
- 固件版本：常见 V2.0.x，具体以板面贴纸为准
产品介绍
MSPC-68866800 本质是 MACROTEK/MSPC 出品的 x86 架构 PICMG 1.0 工业单板计算机，不是 PLC I/O 模块。它常见于上世纪 90 年代末到 2000 年代初的老 DCS 系统——充当操作员站主机板、历史数据站或专用嵌入式控制主机，插在无源 PCI/ISA 背板上，跑 Windows NT/2000/XP Embedded 或特定厂商实时 OS。
坦白讲，这东西现在找全新原包基本不可能，都是拆机备件。它的存在价值就一个：你那台老控制柜的操作员站主板挂了（电容鼓包、北桥脱焊是通病），换通用商用主板尺寸不对、BIOS 不认 legacy ISA 卡，只能换回这种 PICMG 规格的原款 SBC。有一点要注意——它依赖 Slot 1 的 Pentium III 处理器和老式 SDRAM，这些周边也要一并核对。
应用场景与行业案例
我在现场遇到过最折腾的：某化工厂老 Foxboro I/A Series 早期版本的操作员站，原配 SBC 板电容爆浆反复蓝屏。现场 IT 买了块 ATX 商用主板想替，结果 ISA 通讯卡插不进（槽位不兼容），Legacy BIOS 也不识别老驱动，白忙活两天。最后从二手市场淘到一块测好的 MSPC-6886 系列 SBC，原样插回去，灌好 Ghost 镜像，半小时恢复运行。
典型应用：
- 老 DCS 操作员站/工程师站主机板：Foxboro I/A、Honeywell TDC3000 早期版本、Yokogawa Centum XL/CS1000 某些变种机型，用 PICMG SBC + ISA 通讯卡构建。
- 电厂/钢厂 SIS 历史站：早期独立数据采集站，跑专用 historian 软件，主板即为此类 SBC。
- 老旧产线嵌入式控制主机：包装线、印刷机专用控制柜，需 PCI 运动控制卡+ISA I/O 卡共存。
- 医疗设备/测试台：CT 机控制台早期版本、老化测试台主控板。
真实案例：
华东某化纤厂，纺丝车间的老监控站（1999 年投运）突然无法 POST，风扇转但无显示。拆开看 SBC 上两颗 1000μF 滤波电容顶爆，CPU 散热膏干透。库房里刚好有一块测试过的 MSPC-68866800（同系 MSPC-6886/6800），把旧 Pentium III 650MHz CPU 和内存条移过去，插上 ISA 通讯卡，上电自检过，从备份硬盘启动系统，历史趋势数据完整。老师傅感叹：”这铁片子再撑五年没问题。” 说实话，新主板尺寸和 BIOS 都搞不定老 ISA 卡，这种看似”古董”的板子才是救命稻草。
