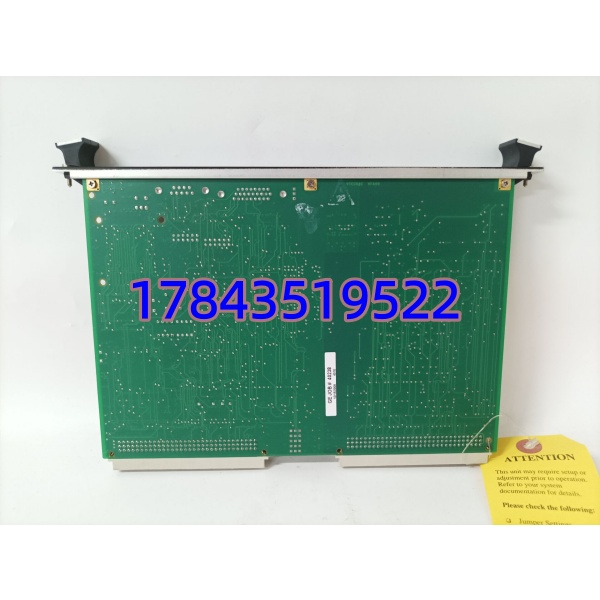

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 完整型号 | IS200VTCCH1CBB（VTCC = VME Thermocouple Card） |
| 物料代码 | MRP680489（GE 内部物料追踪号，常用于采购订单） |
| 制造商 | General Electric – Energy (现 GE Vernova) |
| 系统平台 | Speedtronic Mark VI / Mark VIe |
| 输入通道 | 24 路差分输入（通过专用端子板 TBTCH 接入） |
| 信号类型 | 支持 E, J, K, S, T 型热电偶；支持 -8 mV 至 +45 mV 毫伏信号 |
| 测量精度 | 典型 ±0.1% 满量程（FS）；分辨率 0.1 °C |
| 冷端补偿 | 板载高精度 CJC (Cold Junction Compensation)，自动修正环境温度影响 |
| 处理逻辑 | 集成 Xilinx Spartan FPGA + TI TMS320C32 DSP，硬件级信号滤波与线性化处理 |
| 状态指示 | 前面板 3× LED（RUN 绿 / FAIL 红 / STATUS 橙） |
| 总线接口 | VME64 背板，支持单工 (Simplex) 及三重冗余 (TMR) 架构 |
| 工作环境 | -20°C ~ +60°C（PCB 涂覆三防漆，适应电厂高湿环境） |
| 配套端子 | 单工配 TBTCH1C；TMR 配 TBTCH1B（不可混用） |
产品深度介绍

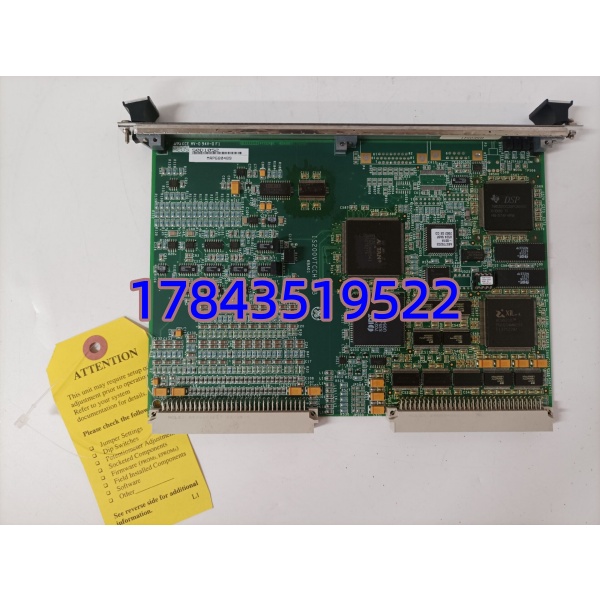

在 Mark VI 系统里，VTCC 卡就是温度感知的“神经末梢”。IS200VTCCH1CBB 专门用来啃硬骨头——把现场几十根热电偶产生的微弱毫伏信号（mV）精准采集回来。它不像普通 AI 卡那样只做简单 AD 转换，而是内置了 DSP 和 FPGA，能在硬件层面做数字滤波和线性化，把非线性热电偶曲线直接换算成摄氏度。
这板子最值钱的地方在于冷端补偿（CJC）。热电偶测量的是热端和冷端的温差，如果柜内温度变化大，读数就会飘。VTCC 在端子排附近做了精密的温度追踪，实时修正数据。对于燃机排气温度（TEX）或缸体温度监测这种关键参数，这 0.1% 的精度往往决定了保护逻辑会不会误动。另外，后缀 CBB 代表了特定的硬件版本和固件兼容性，换卡时如果不匹配，ToolboxST 会直接报错拒连——这也是我们坚持上机测试的原因。
应用场景与现场痛点
燃机启动过程中，排气温度分散度（Spread）是保护逻辑的重中之重。如果某一路热电偶信号因为干扰或卡件故障突然掉线，控制系统可能会误判为超温或熄火，直接导致跳机。去年华北某电厂检修后开机，就因为一块 VTCC 卡的一个通道受干扰，导致排气温度显示异常波动，差点触发了保护停机。
典型应用场景：
- 燃气轮机 — 排气温度场监测 (TEX)
18–24 个排气热电偶信号全部汇入 VTCC。用于计算平均温度、温度分散度及热通道管理。这是防止透平叶片过热烧毁的最后一道防线。
- 蒸汽轮机 — 缸体/轴承回油温度
高中压缸壁温、推力轴承及支持轴承回油温度监测。这些数据直接关系到机组胀差控制和轴承烧瓦保护。
- 余热锅炉 (HRSG) — 管壁温度监测
监测过热器、再热器管壁温度，防止高温腐蚀和爆管。
- 核电/化工 — 反应堆冷却剂泵温度
对信号稳定性和抗干扰能力要求极高，VTCC 的硬件滤波在此发挥关键作用。
案例：华南某联合循环电厂，#2 燃机 Mark VI 系统报“TEX Channel 12 Fault”。现场检查发现 IS200VTCCH1CBB 对应的第 12 通道读数漂移严重。由于是 TMR 架构，系统自动切到了另外两块卡的数据，没有跳机。但隐患很大，一旦另外两块也出问题就麻烦了。采购紧急调货，我们在发货前模拟了 K 型热电偶信号输入，确认 24 个通道全通后发出。现场更换后，温度曲线立刻恢复正常。
