描述
产品详情
· 型号：MP3010（66D2205G01）
· 品牌：Eaton
· 系列：MPrelay MP-3000 Series（Fixed Case Motor Protection Relay）
规格参数
- 产品全称：Eaton MP3010 Fixed Case Motor Protection Relay, MP-3000 Series (Cat. MP3010 / 66D2205G01)
- 制造商：Eaton Corporation
- 相电流输入：三相 5A CT 二次侧（亦可选 1A 版本 MP3110）；接地/零序 CT 输入独立
- 电压传感输入：无内置 PT 输入（外部辅助电压可接入可编程 DI 作欠压/过压连锁）
- 保护功能：反时限热过载(I²t)、Lockout/Rotor Locked、相缺失/不平衡、欠载(Load Loss)、接地故障(GF)、热记忆保持
- 模拟输出：1 路 4–20mA（可映射最大相电流或热容量 %）
- 可编程离散输入：2 路（Start Inhibit / External Trip / Reset 等可组态）
- 继电器输出：4× Form C（1 NO + 1 NC）PDT，典型分配为 Trip / Alarm / Aux1 / Aux2
- 通信接口：RS-232（前面 DB9 口），配合 Eaton MP Software 做参数下装与事件日志读取；可选外接 INCOM 或 Modbus 模块（MP3010-INCOM / MP3010MODBUS 需扩展槽）
- 供电电压：120/240 V AC ±10%，50/60 Hz（部分批次标 100–240V AC/DC 范围，以铭牌为准）

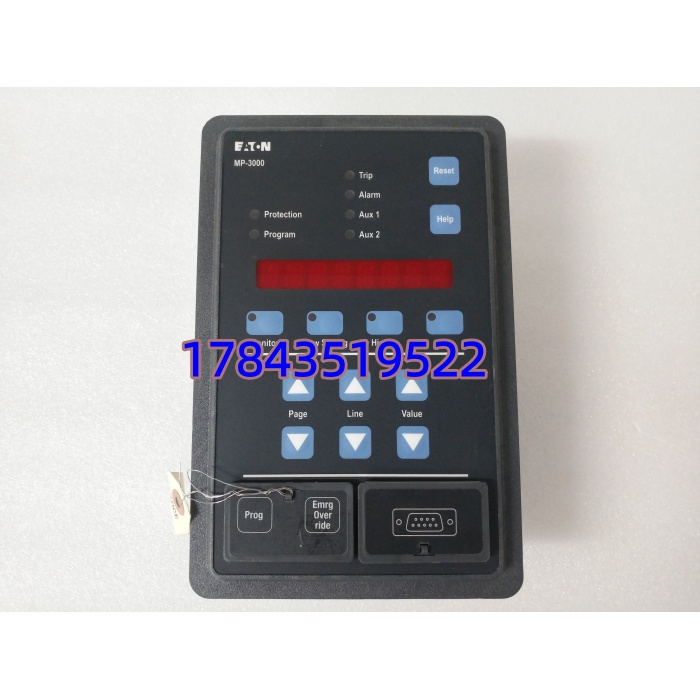

- 显示屏：2 行 × 16 字符 alphanumeric LED，10 个状态指示 LED（Trip / Alarm / Program / View / Log 等）

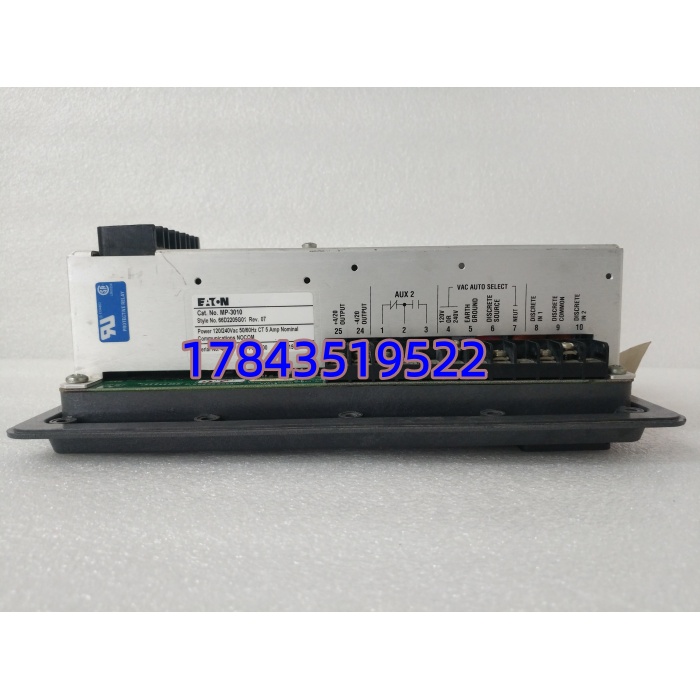

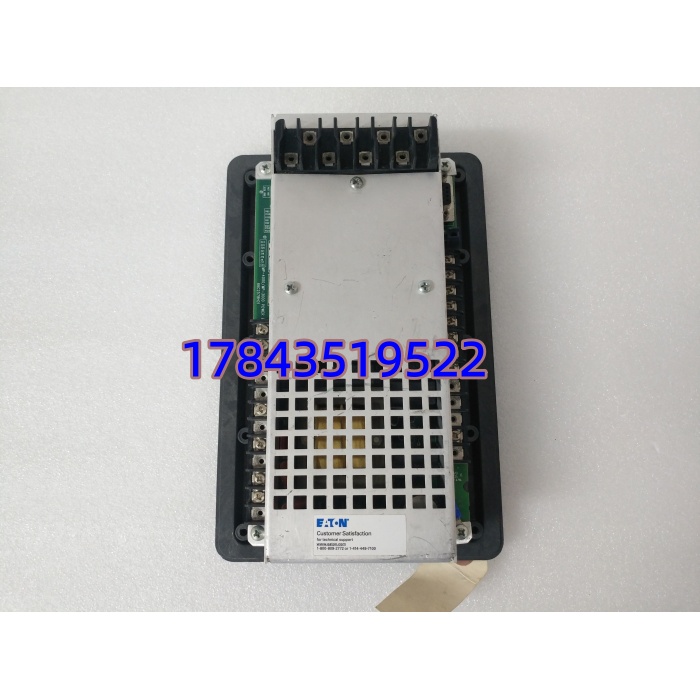

- 安装形式：固定外壳面板嵌入式或柜内表面安装（适配 IQ 断路器柜门开孔），配螺丝端子
- 工作环境：-20℃ ～ +60℃，5–95% RH 无凝露；符合 IEC 60947-4-1/ UL/cUL/CSA
- 尺寸/重量：约 260(H)×170(W)×94(D) mm（10.25″×6.72″×3.7″），重 ≈2.6 kg（5.75 lb）
- 生命周期状态：原厂标注”To be discontinued / LTB”，推荐替代 Eaton EMR-3MP0 系列（EMR-3MP0-2A9BB1-1）
产品介绍
现场实测发现 MP3010 这类老式 MPU 继电器本身很少”烧”——它挂掉多半是 CT 二次侧开路引入高压打坏输入回路，或柜内潮湿导致 PCB 漏电误跳闸。真正要命的不是模块故障率，而是它一旦坏了你临时调不到货：原厂已宣停产，国内全新原装基本是 NOS（New Old Stock），交期要么无要么 12 周起。在某炼油厂 MCC 改造时碰到过一台原料泵 MP3010 液晶全黑（内部电源模块电容老化），全厂没备件，最后从停用装置拆了一台顶替——这事后逼着他们做了 Last-time-buy。
严格来说 固定外壳版（Cat. ）与抽屉式 MP3011 不互换——前者面板螺栓固定拆除需断电拆线，后者可在带电抽出单元上热更换；采购时核对原柜开孔尺寸及安装方式别买错变成呆滞。它的 TCO 考量很简单：单价三四千块，挡的是关键电机（进料泵/引风机）非计划停机损失，按 ABC 归 B 类关键慢动件，借还在产尾巴锁 NOS 或认证翻新件做 Buffer Stock。
应用场景与库存策略
MCC 柜里 负责大电机（>75kW 压缩机/引风机/浆液泵）的综合保护——它拒动或过保参数漂移可能烧电机，它误动直接跳车。而 MP-3000 系列程序参数是靠 RS-232 离线写入的（无以太网自动同步），换新件后必须用笔记本重灌原 .mp 参数文件，这点常被忽略导致更换耗时翻倍。
- 炼化/电厂辅机 MCC（关键电机 >55kW 配 CT）— 作过载+接地主保护 → 非它不可因原图纸及 CT 变比已在 MP 软件内固化，直接换 MP4010/EMR-3 需重新校核参数及端子排列 → 。
- 水处理/矿业破碎机 MCC—重载启动场合依赖 的启动抑制时间(Start-Up Time)及热记忆 → 若现场有 -INCOM 或 Modbus 选件版，备件必须匹配通信模块插槽（早期无槽 vs 有槽外壳微差，物理兼容但通信板需另配）。
- 新设计/扩建设备—新项目建议跳过 直接选 Eaton EMR-3MP0 或 MP4010（有 Ethernet/Modbus 原生支持），老装置延寿只买同型号 NOS。
- 防呆：（固定式）与 MP3011（抽屉式 Drawout）外壳不同、安装孔不同、背后端子排不完全一致——下单核对原物铭牌””字样及固定螺丝孔位，别按”MP-3000 系列通用”盲采。
真实案例：北方某污水处理厂 2021 年暴雨季，一台进水泵房 132kW 电机受雷击感应过压，相连 的 CT 输入侧压敏击穿导致显示乱码随即黑屏。MCC 室无备件，供应商说停产要订 EMR-3 替代但端子定义不一样得改线——等批准改线方案停机窗口花了三天。事后他们按我建议：a) 全厂 6 台 追补 2 台 NOS 密封存备件柜（一台作轮换冷备一台作应急）；b) 每台 参数文件备份至共享盘并按日期归档；c) 评估 →EMR-3MP0 替代改造列入明年 CAPEX。千把块备件+半小时备份，抵掉一次三天降负荷。
