描述
产品详情

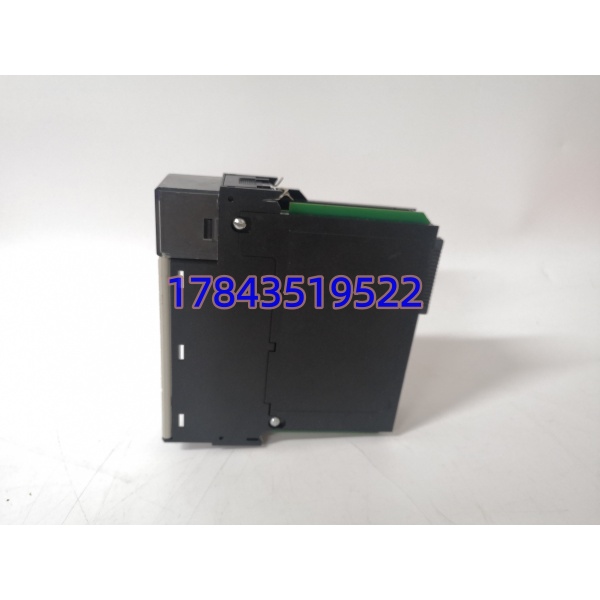

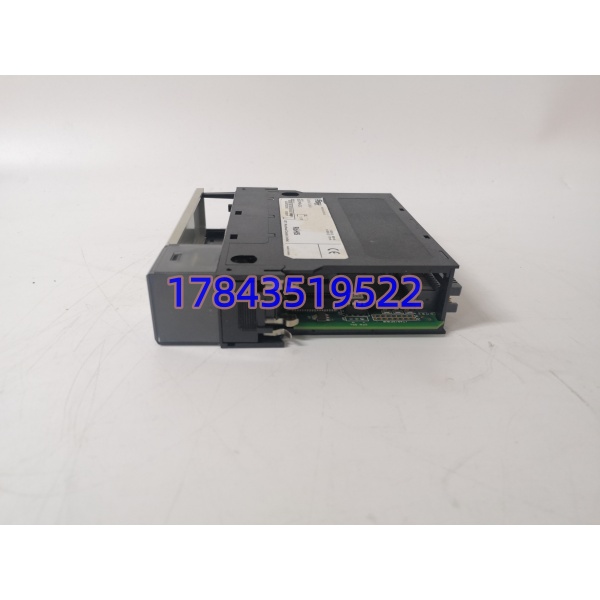

· 型号：SST-PB3-CLX
· 品牌：Molex（原SST/BradCommunications™）
· 系列：BradCommunications™ SST™系列
规格参数
- 型号：SST-PB3-CLX
- 品牌：Molex（原SST/BradCommunications™，现为Molex旗下工业通信产品线）
- 产品类型：PROFIBUS DP扫描模块 / 通信接口模块
- 所属系统：Allen-Bradley ControlLogix / Honeywell PlantScape
- 通信协议：PROFIBUS DP V0、DP V1
- 工作模式：主站（Class 1/Class 2）+ 从站模式可同时运行
- 波特率：9.6 kbps、19.2 kbps、31.25 kbps、45.45 kbps、93.75 kbps、187.5 kbps、500 kbps、1.5 Mbps、3 Mbps、6 Mbps、12 Mbps（自动检测）
- 物理接口：9针D-Sub母头连接器（RS-485）
- 最大从站数：125个PROFIBUS DP从站
- 数据容量：
- 主站模式：最多1984字节输入 + 1968字节输出
- 每个从站：最多122字输入 + 122字输出
- 配置方式：RSLogix 5000 / Studio 5000 Add-On Profile（AOP）配置
- 远程功能：支持通过RSLinx远程配置和诊断，支持通过EtherNet/IP或ControlNet在远程机架使用

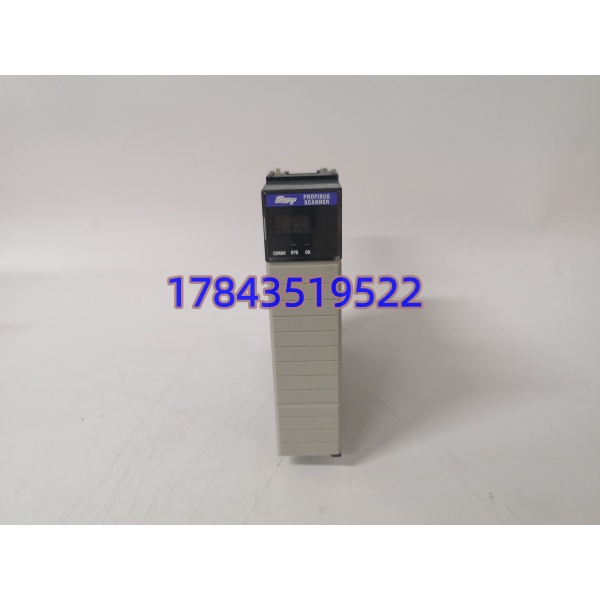

- 显示：LCD显示屏 + LED状态指示灯（显示固件版本、网络状态、错误信息）
- 供电：通过ControlLogix背板供电（5V DC）
- 功耗：<5W（部分资料标注5W，需以原厂手册为准）
- 工作温度：0℃ ~ +55℃（部分资料标注-40℃~+70℃，需以原厂手册为准）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%RH（无凝露）
- 防护等级：IP20（机架内安装）
- 尺寸：约152mm × 51mm × 153mm（6.0″ × 2.0″ × 6.0″）或 100mm × 50mm × 25mm（不同来源差异大，以实物为准）
- 重量：约0.26kg ~ 0.43kg（不同来源有差异，以实物为准）
- 安装方式：直接插入ControlLogix 1756机架插槽（In-chassis）
- 每机架最大数量：8个模块
- 变型型号：
- SST-PB3-CLX-RLL：集成RSLogix 5000 AOP配置文件
- SST-PB3-CLX-RLL-CC：敷形涂层版本（恶劣环境）
- SST-PB3-CLX-DTM：带FDT CommDTM驱动程序许可证
- 兼容系统：Allen-Bradley ControlLogix、CompactLogix、Honeywell PlantScape
- 认证：CE、UL、RoHS
- 原产地：美国
产品介绍
SST-PB3-CLX是Molex（原SST/BradCommunications™）生产的一款PROFIBUS DP扫描模块，本质上是一座”ControlLogix到PROFIBUS”的协议桥梁。ControlLogix的背板跑的是CIP协议，现场设备跑的是PROFIBUS DP，两种协议完全不兼容。这块模块插在ControlLogix机架的1756插槽里，把CIP数据包翻译成PROFIBUS DP报文，再发到现场的变频器、远程I/O、阀门定位器这些设备；反过来，现场设备的数据也通过它回传到ControlLogix的CPU里。
它的数据空间挺大——1984字节输入、1968字节输出，挂125个从站够用。波特率从9.6K到12M全覆盖，老设备的31.25K和新设备的12M都能自动识别。我在现场装过不少这模块，插在ControlLogix机架里，前面板一个小LCD屏显示网络状态，几个LED灯闪表示通信正常。配置用RSLogix 5000的AOP（Add-On Profile），像配置普通I/O模块一样拖拖拽拽就行，不用写复杂的通信程序。
应用场景与行业案例
痛点切入
很多工厂的控制核心用的是ControlLogix，但现场设备（特别是欧洲品牌的变频器、仪表、阀岛）只支持PROFIBUS DP。换设备成本太高，换控制器也不现实。的作用就是在不改动现有架构的前提下，把两个世界连起来，让ControlLogix”学会”说PROFIBUS。
典型场景
- 汽车制造：焊装车间的西门子变频器、SEW电机驱动器与ControlLogix通信。非它不可的原因：这些驱动器标配PROFIBUS接口，ControlLogix没有原生DP口，是成本最低的集成方案。
- 石油化工：现场PROFIBUS PA仪表（压力、温度、流量）通过DP/PA耦合器接入ControlLogix DCS。PA仪表的HART变量也能通过DP V1服务读到CPU里。
- 食品饮料：包装线上的阀岛、编码器、称重模块通过PROFIBUS DP组网，ControlLogix统一调度。125个从站的容量足够覆盖整条产线。
- 冶金行业：轧机辅传动系统的ABB/西门子变频器通过PROFIBUS DP与ControlLogix主传动协调。12Mbps的高速率满足位置同步的实时性要求。
- 水处理：分布式泵站的格兰富/威乐变频器通过PROFIBUS DP远程监控，ControlLogix在中心站集中管理启停和转速。
真实案例
2022年春天，我在一家汽车零部件厂，他们一条新上的压铸产线用了ControlLogix做主控，但现场的KUKA机器人和西门子G120变频器只有PROFIBUS DP接口。模块插在ControlLogix机架里，PROFIBUS电缆串起8台机器人和12台变频器。调试时一切正常，但运行两周后偶尔报”从站通信中断”，重启模块后恢复。现场排查发现是PROFIBUS终端电阻接触不良，信号反射导致偶发丢包。当时产线节拍紧凑，停一分钟损失几百件。最后把终端电阻换成带LED指示的主动式终端器，问题彻底解决。自动化工程师后来跟我说：”PROFIBUS的物理层是老大难问题，终端电阻、屏蔽接地、电缆长度一个都不能马虎，模块本身很稳，但现场布线得盯紧。”
