产品详情

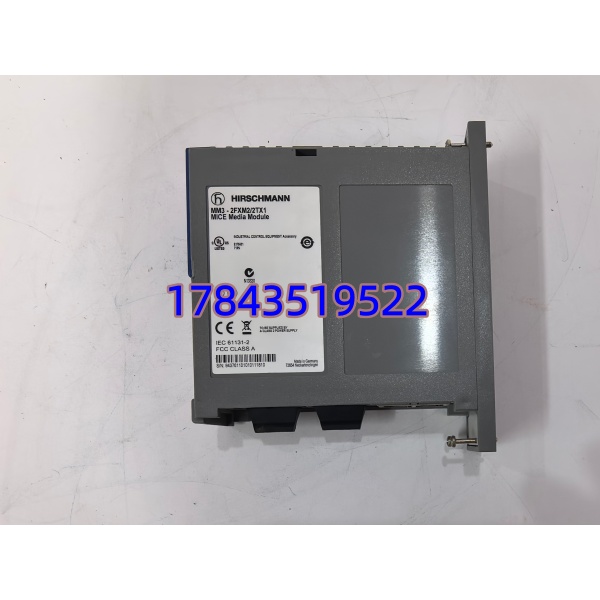

· 型号：MM3-2FXM2/2TX1（Part No. 943 761-101，EEC宽温版为 943 761-151）
· 品牌：Hirschmann（Germany，现 Belden Inc.）
· 系列：MICE 系列介质模块，适配 MS20 / MS30 / MS4128 模块化工业以太网交换机
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | MICE 系列快速以太网介质模块（Media Module） |
| 订货号 | 943 761-101（标准版），943 761-151（EEC宽温版） |
| 电口配置 | 2 × 10/100BASE-TX，RJ45，支持 Auto-MDIX / Auto-Negotiation / Auto-Polarity |
| 光口配置 | 2 × 100BASE-FX，多模（MM），SC 双工插座 |
| 多模光纤支持 | 50/125μm → 0–5000m（链路预算 8dB @1300nm）；62.5/125μm → 0–4000m（链路预算 11dB @1300nm） |
| 双绞线传输距离 | 0–100 m（Cat.5e及以上） |
| 光波长 | 1300 nm |
| 供电方式 | 由 MICE 交换机背板供电，不独立外接电源 |
| 功耗 | 典型 3.4 W，最大 3.8 W |
| 工作温度 | 0℃～+60℃（标准版）；-40℃～+70℃（EEC版） |
| 存储温度 | -40℃～+70℃ |
| 相对湿度 | 10%～95%（无冷凝） |
| 防护等级 | IP20 |
| 安装方式 | 插入 MICE 交换机模块槽位，支持热插拔 |

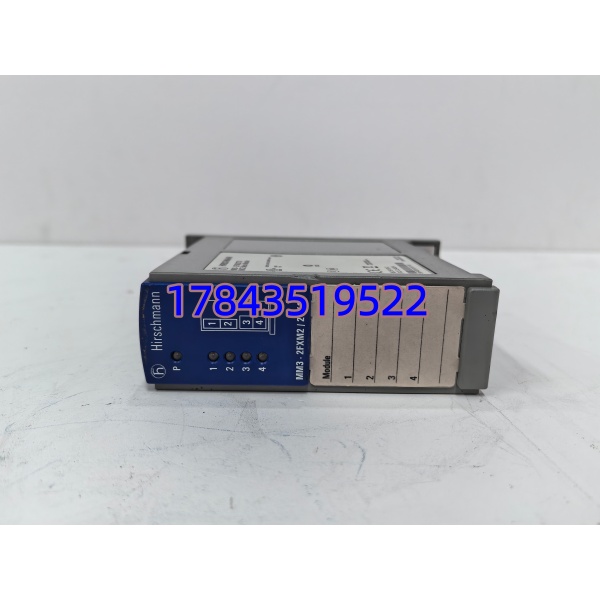

| 诊断指示 | LED：Power / Link / Activity / 100Mbps / FDX / Ring Port / LED Test |
| MTBF | ≈79.9 年（MIL-HDBK-217F, Gb, 25℃） |
| EMC/安规 | EN 61000-4-2/3/4/5/6，EN 55022 Class A，cUL 508，ISA 12.12.01 Class I Div.2 |
| 机械抗震 | IEC 60068-2-6 振动 / IEC 60068-2-27 冲击（15g, 11ms） |
| 尺寸(W×H×D) | 约 38 × 134 × 118 mm |
| 重量 | 约 180 g |
产品介绍
现场碰到过好几次——产线环网里 MS30 上插的就是这块 MM3-2FXM2/2TX1，负责把车间 PLC 柜通过多模光纤（SC）上联到主控室，同时就近接两台 HMI 触摸屏。它是 Hirschmann MICE 模块化交换机的介质扩展卡，只干一件事但很关键：把背板总线转成 2个100BASE-FX多模光口（SC接头）加 2个10/100BASE-TX 电口（RJ45），插进 MS20/MS30 的空槽就能用，支持热插拔更换。
严格来说，它只在 MICE MS 系列背板上跑（固件建议 v3.x 以上以确保 HiRing 冗余收敛正常，早期 R.1.x 固件偶发 LED 显示异常但不影响转发），新购机已不建议指定此老模块。原厂 MICE 老代产品线已进入生命周期末期（EOL），欧洲交期曾拉到 20 周以上，现在多数渠道只有库存或翻新件——这意味着你的 ABC 分类里它应被标记为 C 类但有高停机影响的关键从属件，建议纳入 Last-Time-Buy 盘点。TCO 角度，与其等坏再找，不如提前锁定 1～2 片冷备件或评估向新代 MSP/MSM 平台迁移。
应用场景与库存策略
这条模块一旦挂掉，光纤上联段直接中断——环网虽能靠另一方向自愈，但若你是单链路上联（很多老厂就这样布的），整段车间网络就黑了。更麻烦的是它属于插卡式模块，停产之后原厂不再补货，海外调货周期动辄 4～8 周且真假难辨。
- 轨道交通 / 隧道监控——站级 MICE 交换机用多模光纤串联区间 AP，MM3-2FXM2 提供 100M 光口上联。非它不可是因为旧光缆是多模且端设备只认 SC 接口。建议：每站备 1 件冷备件（防静电袋密封入库），或全线路统一由供应商代管寄售库存。
- 冶金 / 化工过程控制——PLC 柜内 MS30 下挂远程 IO，光纤抗电磁干扰必须用光口隔离。旧系统无法轻易改单模 SFP。建议：按站点 ABC 分级，A类关键节点备 1 件 Buffer Stock，B类区域 3～5 站点共享 1 件周转备件。
- 市政污水处理 / 输配电——分散泵站通过多模光纤环网汇至中控。老项目改造受限于原有 SC 多模配线架不愿重新熔接。建议：运行满 8 年的项目趁仍有市面库存做一次 Last-Time-Buy（买 2～3 件封存），之后规划整机换代。
真实案例：某汽车焊装车间，主控室—→车间 A 环网 MS30 插了两块 MM3-2FXM2/2TX1，一块负责 A 线、一块预留槽后来补了同型号。某周五夜班 A 线光口模块 LED 全灭，环网靠 B 方向暂保了通讯但带宽减半且无冗余。库房翻遍没有备件——原厂已 EOL，代理商报 3 周调货。最终从同城兄弟工厂借了一块顶上（幸好对方产线周末停线），周一才恢复完整冗余。事后盘点：全厂 6 台 MS30 共 9 块此模块，只备了 1 块且已不知去向。教训很简单——这种生命周期末期的插卡，要么 Last-Time-Buy 封存货架，要么早列改型计划，别赌它不坏。
常见问题解答 (FAQ)
Q1：目前还有全新原装库存吗？正常交期多久？
标准版 943 761-101 在欧洲已宣布 EOL/进入 LTB 阶段，正规渠道多为尾货或清库存，交期”现货或 N/A”，建议下单前让供应商书面确认生产日期批次。EEC 宽温版（943 761-151）情况类似。
Q2：停产了还要不要 Last-Time-Buy？买几块合适？
如果你现场还有 MS20/ 在用且短期内不改网——买。按我经验建议按”在线数量÷3 向上取整 +1″做战略囤货（最少 1 片），真空包装存干燥柜，贴好 SN 和入库存日期方便追溯。
Q3：有没有直接替代的新模块或升级方案？兼容我的 MS30 背板吗？
Hirschmann 新平台推 MSP 系列（Managed Switch Platform）配 MSM 介质模块，物理槽位与老 MICE 不通用——不能直插老背板。若必须升级需整体换掉主机框。部分场景可用 MS20 整机替换（端口重组），但光纤接口注意匹配 SC 多模 vs SFP 单模/LC。具体请以原厂兼容矩阵为准。
Q4：和单模（SM）光纤能混用吗？
不能。此模块是 100BASE-FX 多模（MM） SC 接口，配 50/125μm 或 62.5/125μm 多模光纤。接单模会出现极大损耗甚至 Link 起不来，现场见过有人硬接导致光衰 -25dB 反复闪断——别试。
Q5：如何辨别全新原装 vs 拆机翻新/仿冒？
要求供应商提供原厂标签（含 Belden Hirschmann Logo、清晰二维码/条形码、订货号 943 761-101）、原厂防静电吸塑包装。拆机件金手指通常有插拔划痕，LED 透镜若有发黄大概率是旧货。国内渠道水很深，关键备件建议走授权代理并索要 COC（Certificate of Compliance）。
Q6：质保与呆滞处理怎么看？
全新通常 1 年有限质保（以销售方出票为准）。封存储备件建议每 24 个月做一次外观检查，超过 5 年未使用的留意电解电容老化风险（虽模块功耗低但长期存放仍可能氧化触点），上线前先在同型号空闲槽位烤机 30 分钟。
