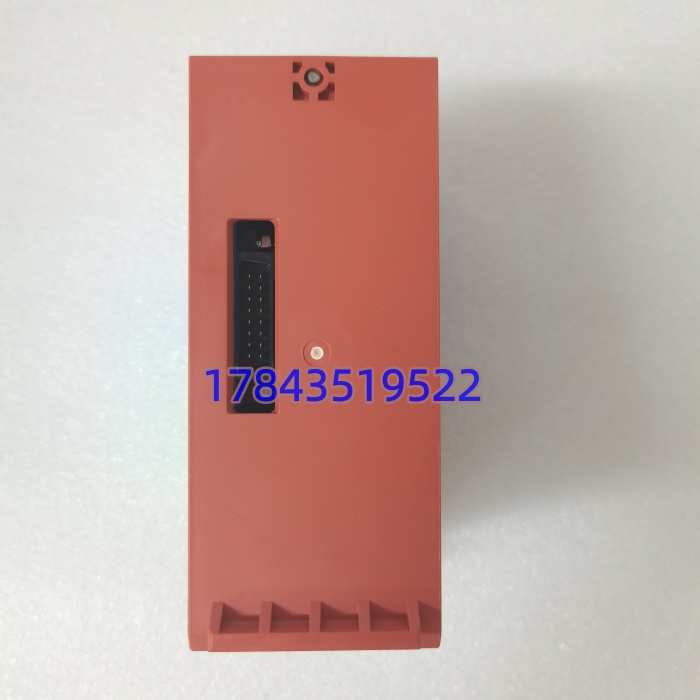

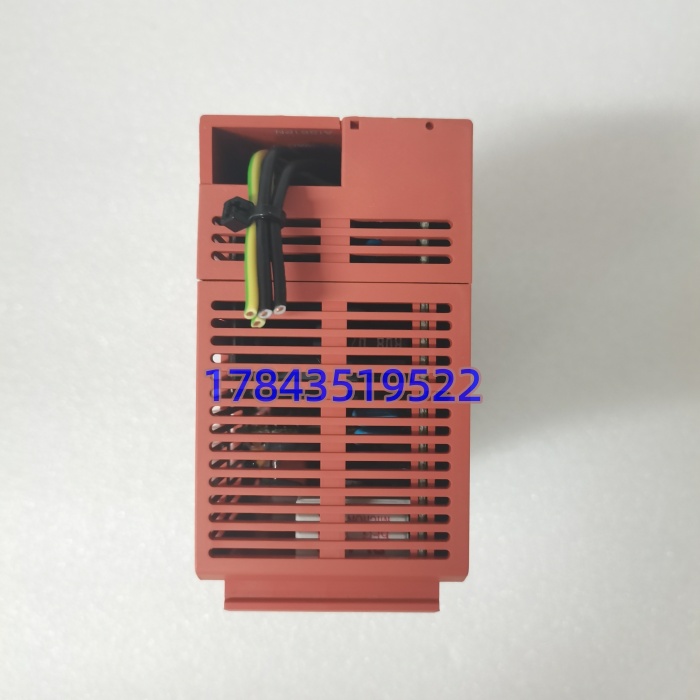

MITSUBISHI A1S61PN | A系列PLC机架电源模块

描述

产品详情

· 型号：A1S61PN（AC输入单电源，AnS/A1S机架左槽专用，冗余用A1S63PN）

· 品牌：MITSUBISHI（三菱电机，日本FA原厂）

· 系列：MELSEC A系列 / AnS（小型A系列）PLC机架电源模块

规格参数

• 产品类型：PLC机架电源模块（A1S61PN，AC输入单电源，插AnS/A1S基板最左电源槽位，专喂CPU/A1Sxx IO逻辑5 VDC+传感24 VDC）
• 完整型号写法：A1S61PN，AC输入100–240 VAC版；A1S62PN为DC 24 V输入；A1S63PN为AC冗余双模块二极管ORing；用户写A1S61PN即单AC电源
• 制造商：Mitsubishi Electric Corporation，日本名古屋原厂（FA系统事业部）
• 供电输入：100–240 VAC 50/60 Hz宽压（典型200 VAC日本/230 VAC国内机柜市电），反极性/过压/短路/过流保护内置，前端需外配2 A慢熔保险或MCB
• 供电输出：主输出5 VDC ±3% @3 A（逻辑侧喂CPU/IO模块背板，总功耗≤15 W），辅助输出24 VDC ±5% @0.5 A（传感侧供外部接近开关/小负载，严格来说它只在A1S61PN提供24 VDC 0.5 A not大负载，外部传感多从机柜24 VDC取电，请以原厂手册为准），冗余A1S63PN双模块二极管ORing任块故障另一块满带载
• 安装与槽位：插A1S/AnS机架最左槽位（电源槽，物理宽度单槽26 mm或标准A1S基板左端），手拧拇指螺丝锁基板，后部欧式背板取电/馈电，不支持RIUP电源模块（换电源要停机架PLC断电拔CPU/IO同拔更安全）

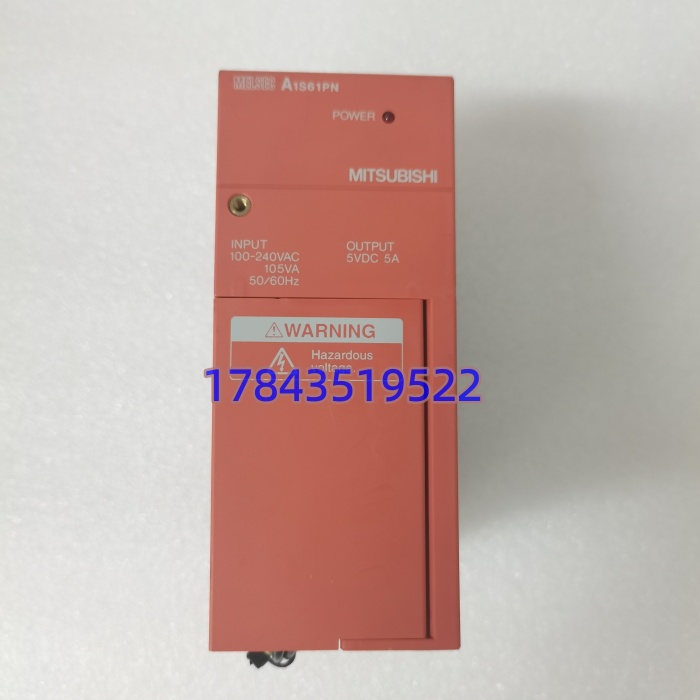

• 指示灯与诊断：前面板Power LED（绿=输出OK，灭=输入断/过流保护），无其它LED，通过GX Developer/GX Works2看电源状态位（输入欠压/过流告警某些CPU读得到）
• 隔离与保护：输入–输出强化绝缘1500 VAC（IEC 60950），输出对地浮地（PLC柜内5 VDC负端可柜内接地），过流/短路自恢复锁，ESD ±2 kV接触，CE/UL/cULus/ KC标志
• 兼容机架与CPU：A1S/AnS基板（A1S32B/A1S52B等），CPU如A1SCPU/A1SJCPU/A1SH等，IO模块A1SX/A1SY等；不兼容Q系列基板（PIN/槽位/电压全不兼容，升Q要用Q02CPU+Q61P电源）
• 物理尺寸与重量：约26（宽）×90（高）×98（深）mm（单槽AnS电源），重约0.15 kg，塑料壳+金属散热片后部，IP20控制柜内（PLC柜门加锁）
• 工作环境：工作0 °C至+55 °C（某些标-25至+70存储），存储-25至+70 °C，湿度10–90%非冷凝，抗振JIS C0911（5 g 10–55 Hz）
• 生命周期状态：原厂A系列/AnS早已EOL/Discontinued（约2000s中期停，后继Q系列PIN不兼容），新货绝迹，工业备件商流通全新冷备早期密封（三菱日产白标蓝壳）/拆机测试过/翻新版，属典型Last-time-buy囤货对象（注塑机/包装机老线还在跑A系列）

产品介绍

从E维护者视角切入：现场实测发现，A1S61PN在老注塑机/包装线PLC柜里是“最左端哑巴供电”——操作员盯GX Works2画面时没人想电源模块，可Power灯灭=机架全断电CPU停逻辑=注塑机模板半开卡死或包装线急停，某个项目里碰过，华南某玩具厂96台注塑机全跑A1SCPU+，梅雨季电容鼓包过压保护左槽Power灭，单机停三分钟模板半开卡料废一腔，产线主管脸绿到连夜调冷备换。作为AnS专用电源，它比通用开关电源多了基板背板5 VDC喂逻辑（IO模块不吃外部24 VDC背板电），严格来说它只在提供24 VDC 0.5 A传感侧小负载（外部接近开关多从机柜24 VDC取电），旧资料混标A1S62PN DC输入版，现场采购必须核AC 100–240 V标not DC 24 V混用，请以原厂手册为准。

供应链上看，原厂EOL多年交期=无新货，备件商喊“三菱日产白标蓝壳全新原装”多是早期冷备或拆机翻新，划ABC的A类当老线PLC供电关键：电源断=CPU停逻辑=单机停机模板卡料或包装线乱序打标，在连续产线MTTR每多分钟是废品腔或半成品返工。TCO里一块拆机￥300–800但新原厂无价，等日本调货12–16周不如Last-time-buy按在线机架×1.2囤（每机架左槽1块+冗余A1S63PN双块），多出的0.2当Buffer存防静电袋放PLC柜旁备件盒——现场实测发现，拆机电源电解鼓包是头号故障（上电Power不亮或闪橙过压锁），到货必须先空载上电测Power绿+5 VDC±3%+24 VDC 0.5 A通再入库，别盲插救火时Power灭拖垮机架。

应用场景与库存策略

痛点很直白：是A/AnS机架唯一左槽电源（单AC或冗余双A1S63PN），原厂停产后交期无新货，备件商现货要验成色/三菱日产白标蓝壳+电容顶十字压痕无鼓包+端子无烧痕；现场Power灭或闪橙（电容鼓过压锁），没有冷备就只能停机架拔CPU/IO同拔换电源（PLC全断电三分钟模板卡料废腔），在注塑/包装连续线电源单故障=单机停线废品率跳升，产线主管直接call采购骂人。

典型场景与备货建议：

• 注塑/橡胶成型：96台老注塑机各跑A1SCPU+左槽电源控模板开合/射胶保压/安全门DI/DO，非它不可因A系列PIN锁死升Q系列要换基板/CPU/IO重下装GX程序+HAZOP重批走停机大修（玩具厂老线跑二十年不动），某个项目里碰过梅雨季电容鼓包批量换。建议每机架按在线左槽（1块或双A1S63PN）×1.2做Last-time-buy囤货，存防静电袋+PLC柜顶备件盒1件冷备Buffer per 10台机（96台备10块），换电源要停机架断电拔CPU/IO同拔（不支持RIUP），设Buffer做救火备件不做在线热备。
• 包装/食品饮料：枕式包装机/灌装线AnS机架供CPU/A1SX DI看光电/打标顺控，现场洗区高湿但IP20柜内加门，非它不可因老线GX Developer v7.x锁死A系列类型（升Q要重做IO映射+打标头时序改），建议ABC划A类，安全库存留1冷备+季度上测试架空跑Power绿+5 VDC±3%测万用表（拆机电容鼓包后上电Power不亮），由供应商代管VMI做拆机轮换，到货要求附GX Works2截图证机架识别 Power OK（通过CPU读电源位）。
• 机床/冲压：老CNC上下料AnS PLC装柜门加锁；采购时确认是（AC 100–240 V）not A1S62PN（DC 24 V混用，插AC烧输入），要求三菱日产白标蓝壳激光蚀刻清晰+电容顶十字压痕无鼓包（老批1998–2010电解干涸高发），到货存干燥柜15–25 °C别碰静电，轻擦背板金手指氧化层（拆机头号故障是金手指氧化Power不亮）。

真实案例：梅雨季在华南玩具厂注塑车间，96台机里#47注塑机A1SCPU机架左槽上Power灯灭——电解电容鼓包过压自锁，PLC全断电模板半开卡一腔ABS废件，产线主管吼着要备件。库存写“有备件：三菱日产白标蓝壳全新密封”，从PLC柜顶摸一块Last-time-buy囤的冷备（每10台备1块Buffer共10块）。停机架断电拔CPU/A1SX40 DI/A1SY10 DO同拔（不支持RIUP），拔旧电源（电容顶鼓凸十字裂），轻擦新卡金手指，插新 thumb拧锁左槽，插回CPU/IO，上电Power绿GX Works2连识别机架 Power OK+5 VDC 5.02 V±3%+24 VDC 24.1 V，模板回位继续打件，总干预6分钟废一腔没触发整线停。事后把“备件必须三菱日产白标 AC 100–240 V（not A1S62PN DC混用）+电容顶无鼓包+上电测Power绿+5 VDC±3%”写进采购规范，多囤0.2就是给梅雨季电容鼓夜救火留的保险——某个项目里碰过，大修完发现拆机电源电容已鼓包顶凸起，手边有Buffer换上去省一次停机架签仪控变更单。
