描述
产品详情

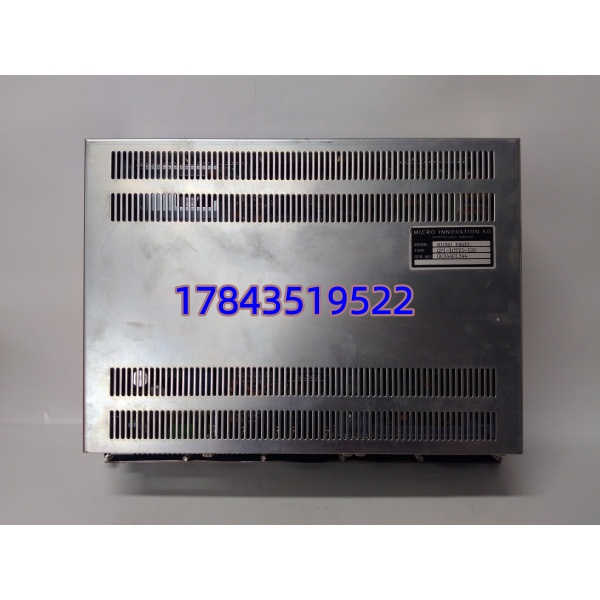

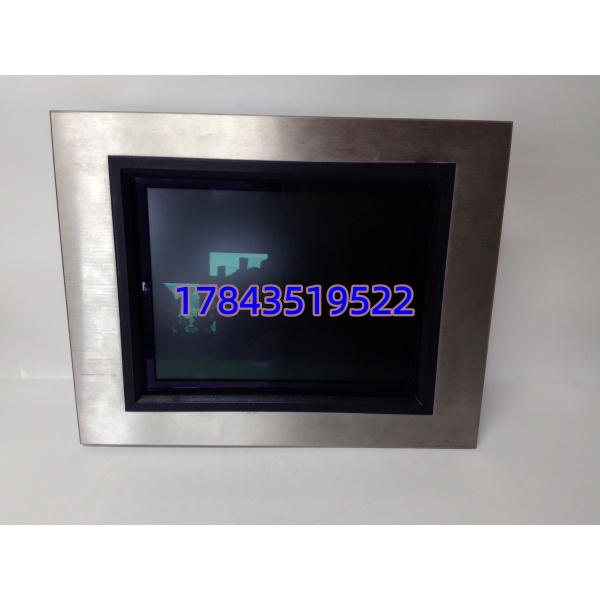

· 型号：GF1-10TVD-100
· 品牌：MICRO INNOVATION
· 系列：GF1 通用型 HMI
技术参数
- 产品型号：GF1-10TVD-100
- 显示尺寸：10.4″（对角线）主动矩阵彩色 TFT LCD
- 分辨率：800 × 600 (SVGA)，16-bit 色（65,536 色）
- 亮度/对比度：典型 300 cd/m² / 500:1
- 触摸屏类型：4 线电阻式（戴手套可用），>100 万次点击寿命
- 处理器/内存：ARM 架构嵌入式 CPU（400–600MHz），128 MB RAM + 128 MB Flash（用户可用 ≥64 MB）
- 电源输入：DC 24 V ±15%（典型功耗 ≤15 W），内置 TVS 浪涌保护

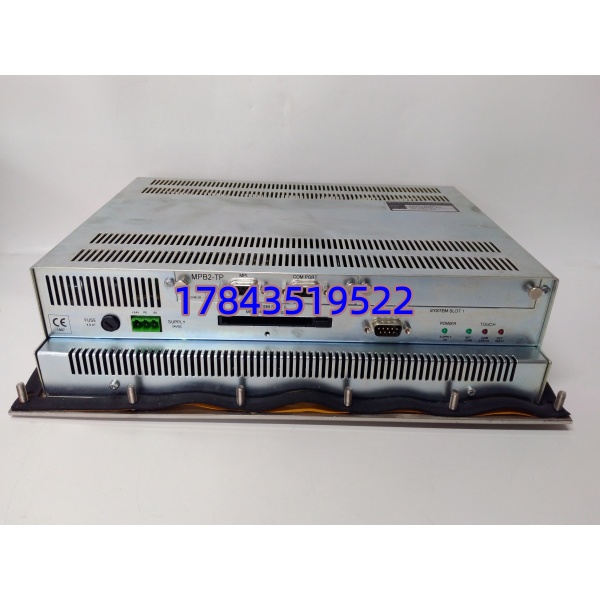

- 通讯接口：COM1 RS-232（编程/打印机），COM2 RS-485/422（软件切换，Modbus RTU），1× 10/100M Ethernet（Modbus TCP/SRTP 等），USB Host（U盘下载/数据记录）
- 支持的 PLC 协议：三菱 FX/Q、西门子 S7-200/300/1200、欧姆龙 Host Link、AB DF1/PCCC、Modbus RTU/TCP，支持自定义宏
- 前面板防护：IP65（NEMA 4X 前框），后壳 IP20
- 开孔尺寸：约 243(W) × 183(H) mm（面板嵌入式）
- 外形尺寸：约 274(W) × 210(H) × 60(D) mm
- 工作温度：0 ～ +50 ℃（部分资料标 -10～+60℃，以实物铭牌为准）
- 存储温度：-20 ～ +70 ℃
- 开发软件：EasyBuilder Pro（Windows 平台，免费下载）
- 认证：CE、FCC、RoHS
产品介绍
老设备改造里最烦人的往往是原 HMI 停产——Pro-face 老款或台达早期屏没了，换大牌同尺寸要重画画面且价格翻两三倍。GF1-10TVD-100 的定位就是做那个”性价比替代”：10.4 寸 4:3 黄金比例正好对标早年流行尺寸（GP-577/670 系列开孔接近），EasyBuilder Pro 导入图片重链地址就能跑，现场碰到的项目里改画面平均花半天，比从头建工程省太多。支持三菱/西门子/欧姆龙原生驱动加 Modbus TCP，连老旧 S7-200 或 FX2N 基本不用网关。
严格来说它是纯显示终端不是 PLC，不能脱离后端控制器独立执行逻辑——这点采购容易误解。商业上提醒两点：MICRO INNOVATION 在国内靠渠道分销，全新件通常 3–7 工作日发出（比大牌交期稳），质保一般 24 个月；开孔尺寸与某些日系 10.4″ HMI 接近但建议核对你柜门开孔是 243×183mm 还是 254×188mm（Weintek/eView 老款有时微差），必要时扩孔或加转接框。不支持 Windows CE 自行开发应用（封闭 EBPro 环境），这是它的边界也是它维护简单的理由。
替换与升级建议
✅ 直接替换（尺寸/开孔近似）
- 同类 10.4″ 4:3 HMI（Weinview MT6103iV / eView EV-T100 等）——开孔需核对（多数 Weintek 10.4″ 是 241×180mm，略小），画面需重做或用 EBPro 导入图片重链变量，驱动兼容 Modbus/三菱/西门子，属功能替代非常见物理 pin-to-pin 替换。
- Pro-face GP-577/670 系列退役替代——开孔接近，建议实测对比面板切口，旧工程需重建画面（GP-Pro EX 工程不向下兼容 EBPro），但接线（24V DC + RS232/485）一致。
⚠️ 软件兼容（需重做工程/转接）
- 早期 Micro Innovation 同系列小尺寸（GF1-7TVD-100 7″）→ 本型号——物理尺寸不同不能互换，工程可部分复用元件库但画面布局需重排。
- 富士 Flex-TR / 三菱 GOT 早期屏 → GF1-10TVD-100——电气接口（24V+串口）相通，画面必须全部重建，注意原系统若用特殊扩展口（打印机/CF卡）本机不一定有对等物理口。
❌ 硬件不兼容
- 任何 PLC CPU / 模拟量模块 / 文本显示器（TD系列无图形）——完全不同类产品不可替。
- 宽屏 16:9（7″/10″ 威纶通 MT8071iP 等）——开孔形状不同，画面比例 16:9≠4:3，直接替换会导致画面拉伸或留黑边，不建议物理替换。
若无同型号库存，可考虑 Weinview MT6103iV（10.4″ 4:3）做功能替代——确认开孔后下单。
