描述
产品详情
· 型号：PDP401
· 品牌：METSO（现Valmet）
· 系列：METSO DNA
规格参数
- 处理器：32位RISC，时钟频率100 MHz
- 内存/存储：128 MB SDRAM + 256 MB Flash（部分版本256 MB/2 GB）
- I/O能力：标准基座16 DI/8 DO/8 AI/4 AO，可扩展至64点
- 通信接口：双以太网、Profibus DP、Modbus RTU/TCP、RS-232/485
- 供电电压：24V DC（18-30V宽压），支持冗余供电
- 工作温度：-40°C至+70°C（扩展级）
- 防护等级：IP65（机壳级）
- 编程环境：IEC 61131-3（LD、ST、FBD、SFC）
- 扫描周期：典型1 ms
- 认证：CE、UL、RoHS、EN 50155铁路认证
产品介绍

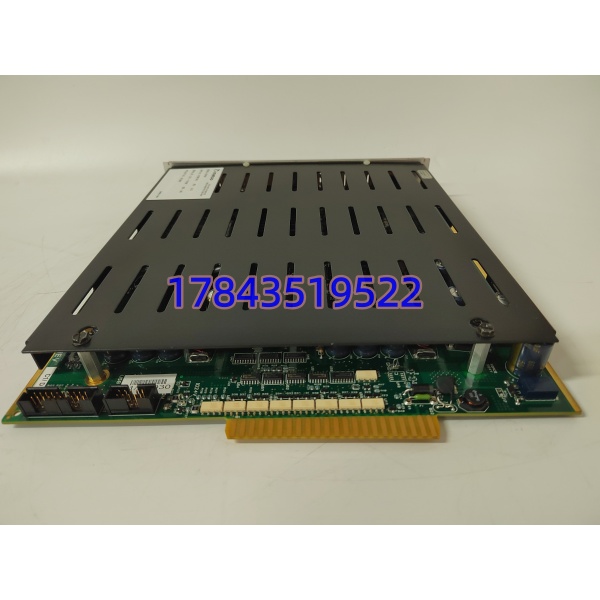

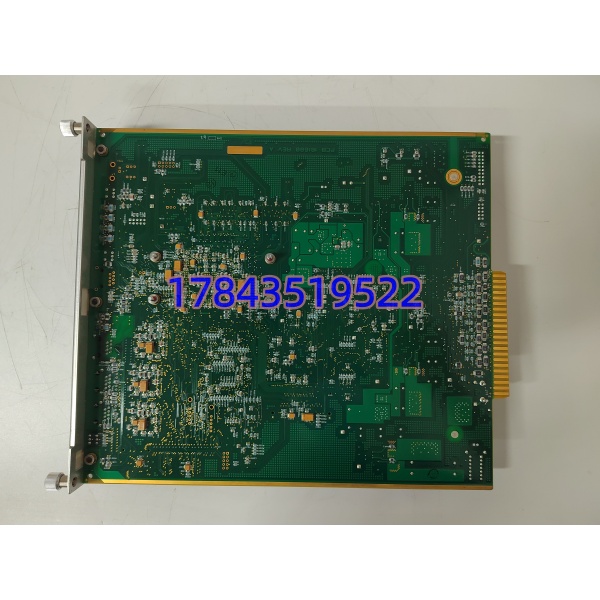

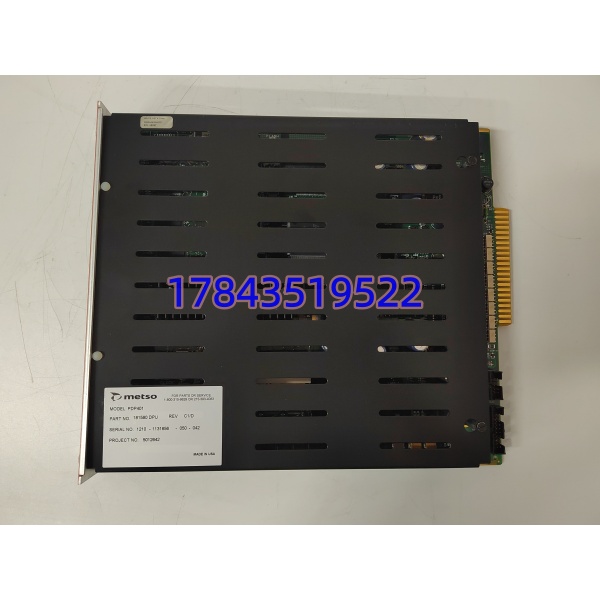

PDP401是METSO DNA分布式控制系统里的一块关键模块——分布式处理单元（DPU），行业内也有人叫它过程数据处理器。它既不是主控制器（CPU），也不是简单的I/O卡，而是DNA系统的现场层数据节点：负责采集传感器信号、执行本地控制逻辑（PID、顺序控制）、同时通过以太网或现场总线跟上层控制器和操作站交换数据。
这卡在造纸、矿山、电力行业用得比较多。DNA系统的架构特点就是把控制任务下放到现场层，PDP401就是这个架构的执行者。它可以装在现场机柜里，离设备近，采集信号和执行控制不用绕一大圈回中控室。
网上有一件事特别坑——部分备件网站把PDP401写成“DNA系统电源分配板”，说是给机架里其他模块分配24V电源用的。但从绝大多数技术资料来看，PDP401的核心定位是数据处理和控制节点，不是电源模块。如果你手头实物是一个只有电源端子没有通信口的模块，那可能是电源分配板版；如果带以太网口和串口，那就是DPU版。买之前一定让供应商发实物照片确认接口配置。
应用场景与行业案例
痛点切入
搞冶金、造纸DCS维护的工程师都清楚，这类现场最怕的是控制滞后。磨机负荷一变，从传感器到控制器再到执行器，中间绕几层网络，等指令下来矿石已经过磨了或者跑粗了。PDP401把控制逻辑下放到现场机柜，1ms扫描周期跑PID，数据不用来回传，这才是分布式控制的意义。
典型场景
- 造纸/制浆：纸机速度链协调、烘干段温度控制——需要多个分布在纸机各段，各自执行本地闭环控制，上层系统只做协调和监视
- 矿山/选矿：磨矿分级回路、破碎机负荷控制——现场环境粉尘大、振动强，IP65防护和宽温设计是硬门槛
- 石油/化工：反应釜温度、压力PID调节——支持1ms高速PID，批次合格率提升有实际数据支撑
- 火电：脱硫脱硝系统烟气成分控制——多协议通信能力让同时对接CEMS分析仪和DCS主网
真实案例
有资料提到一个黑龙江铁矿的应用——选矿厂磨矿分级控制系统里，采集磨机负荷、矿浆浓度信号，联动PLC调节给矿量与分级机转速。投用后生产效率提升20%，矿石回收率提高5%。现场工程师反馈说：“以前调节滞后靠经验手动补，现在自己闭环跑，省心多了。”
常见问题解答 (FAQ)
绝大多数资料把它定位为分布式处理单元（DPU）/过程数据处理器，核心功能是数据采集、控制逻辑执行和通信。但有备件网站明确把它写成“DNA系统电源分配板（PDP）”，负责给机架分配24V电源。我个人认为DPU版才是主流，买之前一定看实物——有以太网口和串口的就是DPU版，只有电源端子的才是电源板版。
Q2：这卡支持热插拔吗？
DPU版通常装在机架或DIN导轨上，资料提到支持热插拔扩展I/O，但稳妥起见建议在备用卡已接管或系统离线的情况下操作。
可以。具备本地数据处理和控制能力，可以在与上层网络断开时继续执行预置的控制逻辑。但完整的系统协调功能需要连接DNA控制网络。
先备份程序——程序和配置存在Flash里，换新卡需要重新下载工程。另外，固件版本要匹配，不同批次的卡可能不兼容。买二手件要求供应商提供上电测试报告。
