描述
产品详情
· 型号：IOP304
· 品牌：METSO（美卓，现为Valmet）
· 系列：METSO DNA分布式控制系统
规格参数
- 产品型号：IOP304
- 制造商：METSO（现为Valmet旗下）
- 产品类别：频率/脉冲输入模块
- 所属系统：METSO DNA分布式控制系统（DCS）
- 输入通道数：8路（可扩展至16路）
- 输入信号类型：频率、脉冲、转速、编码器信号、霍尔信号
- 输入范围：0-10kHz（软件可设定上限至50kHz）
- 分辨率：16位
- 精度：±0.1%满量程（F.S.）
- 隔离电压：500V DC（通道对通道/通道对地）
- 去抖动滤波：硬件+软件两级，可编程0-100ms
- 通信总线：METSO DNA总线（10 Mbps）
- 通信协议：Modbus RTU/TCP、EtherNet/IP（选配）
- 供电电压：24V DC（18-36V宽压）
- 典型功耗：2W（满载3W）
- 工作温度：-20°C 至 +70°C（部分来源标注-40°C至+85°C宽温级，需核对以原厂手册为准）
- 存储温度：-40°C 至 +85°C
- 相对湿度：5%-95%（非冷凝）
- 防护等级：IP20（机壳）/ 可选IP65外壳
- 外形尺寸：约120mm × 80mm × 40mm（8通道版）
- 重量：约200g
- 安装方式：DIN导轨安装，支持热插拔
- 状态指示：每通道独立LED指示灯
- 配套模块：IOP302（模拟输入）、IOP316（模拟输出）、IOP320（数字I/O）、PDP401（DPU处理器）
- 校准周期：12个月
产品介绍

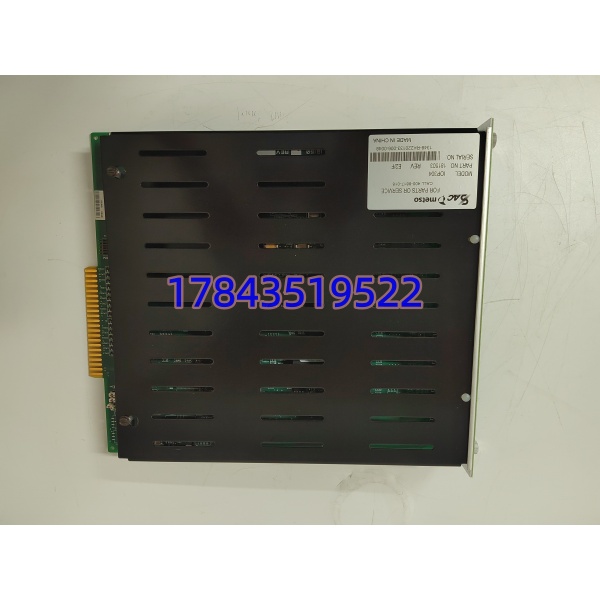

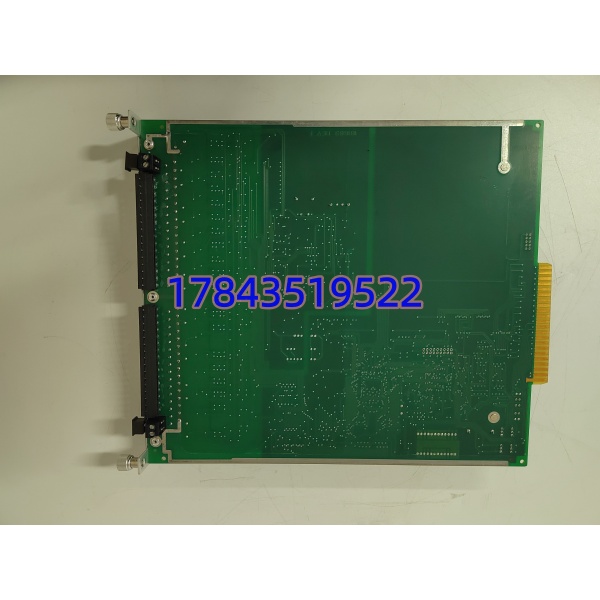

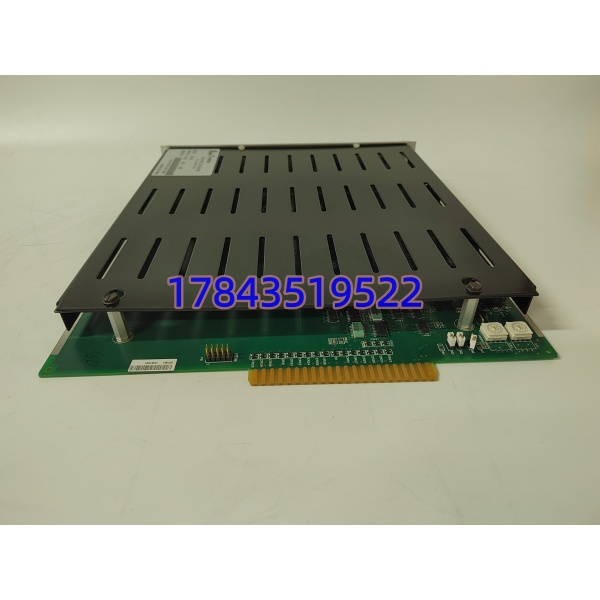

IOP304是METSO（现为Valmet）DNA分布式控制系统中的频率/脉冲输入模块。它提供8路独立通道，可同时接收来自转速传感器、编码器、霍尔元件、流量计等设备的频率信号，经16位ADC转换为数字值后，通过METSO DNA总线传输给上位DPU处理器。
这块模块的核心价值在于”高精度测速”。在流程工业中，很多关键设备的转速信号直接关系到产量和质量——磨机的转速影响研磨效率，卷纸机的转速影响纸张张力，风机的转速影响风量。IOP304的±0.1%精度和16位分辨率，意味着它能分辨出转速的微小变化（比如1000rpm时分辨率达到0.1rpm），这对于闭环控制来说很关键。
坦白讲，METSO DNA系统在矿业、造纸、能源行业有不少应用，尤其是芬兰Valmet收购METSO自动化业务后，这套系统继续在这些行业深耕。IOP304的500V通道隔离和两级去抖动滤波，让它在磨机、风机这种振动大、电磁干扰强的环境中也能稳定工作。我在现场调试时，这块模块的配置关键在于正确设置滤波时间——转速信号如果来自齿轮编码器，机械振动会导致脉冲边沿抖动，滤波时间设太短会引入噪声，设太长会滞后控制响应。
应用场景与行业案例
痛点切入
凌晨2点接到电话，某造纸厂的卷纸机突然报”转速偏差大”，自动张力控制系统失效，纸页张力波动导致断纸。赶到现场发现，IOP304的3号通道显示转速从1200rpm跳变到800rpm，但现场编码器实际转速稳定。最后发现是编码器电缆在卷纸机摆动部位长期弯折，屏蔽层断裂，引入电磁干扰，导致脉冲计数错误。这种”假转速”比真故障更害人——它让控制系统以为设备在减速，于是加大电机转矩，反而加剧了张力波动。
典型场景
- 矿业磨机转速监测：半自磨机或球磨机的转速直接影响研磨效率和钢球消耗。连接磨机大齿轮上的转速传感器（磁电式或霍尔式），实时监测转速，配合功率曲线优化磨机负荷。非它不可的原因是磨机转速信号是闭环控制的关键反馈，精度要求±0.1%，普通计数模块达不到。
- 造纸卷纸机编码器脉冲采集：长网造纸机的卷纸机由多台电机驱动，各段速度需要严格比例同步。采集各段编码器的脉冲信号（通常每转1024-4096脉冲），DPU计算速度差后调节电机转矩。造纸机对速度同步精度要求极高（误差<0.1%），的16位分辨率在这种场景下很关键。
- 风电齿轮箱霍尔测速：风力发电机的齿轮箱输出轴安装霍尔传感器，监测转速用于功率曲线校准和变桨控制。的宽温设计（-40°C至+85°C）适合机舱内恶劣环境，500V隔离防止雷击感应电压损坏控制系统。
- 市政水厂水泵流量脉冲：电磁流量计或涡轮流量计输出脉冲信号，采集脉冲频率计算瞬时流量。水厂要求24小时不间断，模块的热插拔设计允许在线更换，不影响供水。
- 冶金轧机电机转速反馈：热连轧生产线的主传动电机由直流调速器或变频器驱动，采集测速发电机的脉冲信号或编码器信号，作为速度闭环的反馈。轧机咬钢时负载突变，转速信号不能丢脉冲，否则会导致速度环振荡。
真实案例
2020年，我在东北一家铁矿的选矿厂处理的故障。他们的半自磨机由一台8000kW的同步电机驱动，转速是磨矿工艺的核心参数。磨机大齿轮上安装了4个磁电式转速传感器，信号接入模块，DPU根据转速和功率曲线实时调整给矿量和钢球添加量。
某天白班，操作员发现磨机转速显示比设定值低5%，DPU自动增加了给矿量，导致磨机”胀肚”（负荷过大），差点造成衬板损坏。我赶到现场，用便携式频率计测量4个传感器的输出信号，发现其中2个传感器的信号正常（约1200Hz），另外2个信号幅度衰减到只有正常值的30%。进一步检查发现，磨机振动大导致传感器安装支架松动，传感器与齿轮齿顶的气隙从1mm增大到3mm，磁电信号幅度随气隙平方衰减。
临时紧固支架后信号恢复，但根本问题是磨机长期振动导致支架疲劳。厂里决定加装冗余传感器，并把的8个通道中的4个用于转速监测（2用2备），另外4个用于轴承温度频率信号（通过频率变送器）。选矿厂仪表主管后来跟我说：”这8个通道我们全用上了，转速和温度一个模块搞定。有一点要注意：磁电传感器的气隙必须每月检查，磨机振动大，螺丝松得快。备件库里锁了一块，万一模块坏了，热插拔1分钟就能换好。”
