描述
产品详情

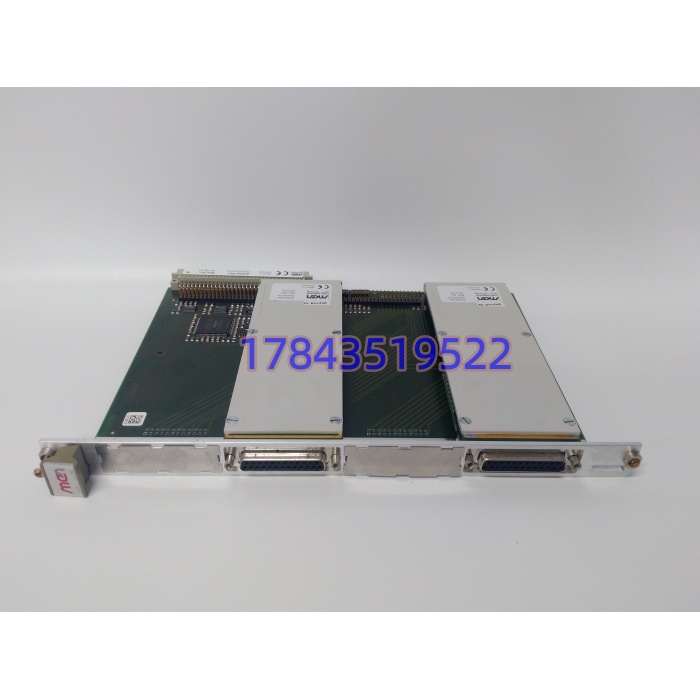

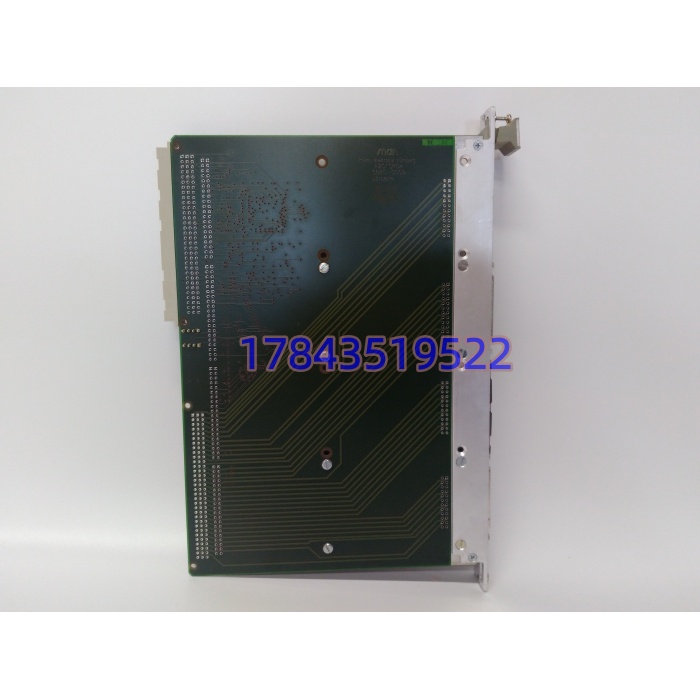

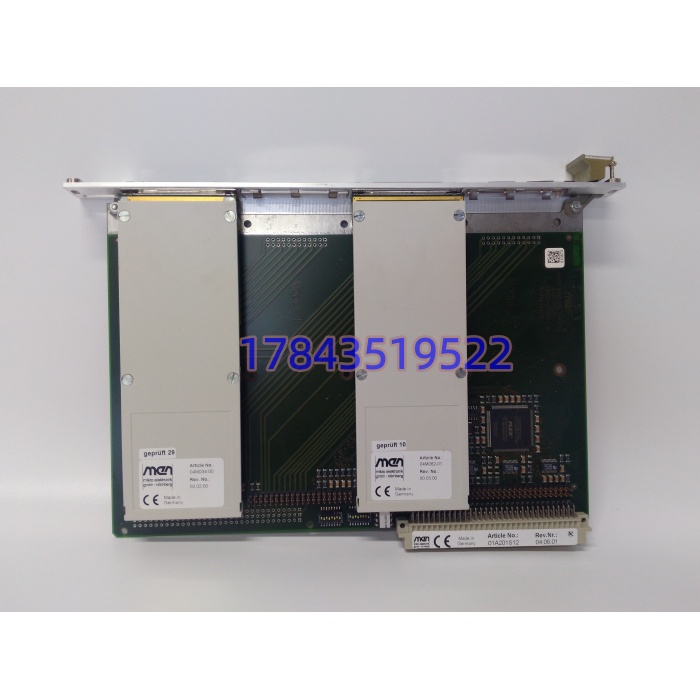

· 型号：A201SR04（01A201S12 5880-0009）
· 品牌：MEN Mikro Elektronik（原厂；流通件常见 Foxboro / MAN 贴牌标识）
· 系列：MEN A20x 工业嵌入式 I/O 与通信模块
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整物料号 | 01A201S12 5880-0009（板身常印 A201SR04 / 5880-0009B） | 采购锁全号防发错变体 |
| 产品定位 | 嵌入式 I/O + 通信接口模块 | 配主控制器/背板，非独立 PLC CPU |
| 数字输入 | 16 路 DI（24V/TTL 可选，部分变体 8DI） | 现场开关/接近开关采集 |
| 数字输出 | 16 路 DO（最大 2A）或 12 路 DO（MAN 变体） | 直接驱小型继电器/阀指示灯 |
| 通信接口 | 双 RS485 + CAN Bus；部分版本带 Ethernet/IP、PROFINET、Modbus TCP | 协议栈依固件/变体 |
| 协议 | MODBUS RTU/TCP、CANopen、UDP（依版本） | 非原生 DNP3 |
| 供电 | 24VDC（工业标准，部分资料标 12VDC/3–5V 依贴牌变体） | 典型功耗 10W 内 |
| 处理资源 | 部分变体 20MHz MCU、256KB RAM+512KB Flash（MAN 版） | 非高性能 x86 |
| 安装 | 专用载板/机架槽位或 DIN 轨（依柜型） | 非 AC800M/S800 直插底座 |
| 尺寸重量 | 约 150×100×50mm / 1.2kg（MEN 原版）；MAN 变体 200×150×30mm / 0.6kg | 以原厂 COC 为准 |
| 温度 | -40~+85℃（MEN 宽温工业级） / -20~+60℃（MAN 贴牌变体） | 存储 -40~+85℃ |
| 防护 | IP20 柜内（渠道页标 IP65/IP67 多为错标） | 依赖机箱 |
| 认证 | CE、RoHS（MAN 变体加 UL/ISO9001） | 以原厂 COC 为准 |
| 生命周期 | MEN 原厂 A201SR04 已 EOL，流通靠 NOS + 拆机测好 + 授权翻新 | 新项目迁 MEN A25x/COMe 平台 |
产品介绍
（F 历史生命周期验证切入）A201SR04 这串号在备件市场是被贴牌次数最多的“老嵌入式件”之一——原厂是 MEN Mikro Elektronik 的 A20x SR 系列工业载板，物料 01A201S12 5880-0009；到了 Foxboro 渠道叫“通用 I/O 模块”，到了 MAN 柴油机/透平辅助系统叫“A201SR04/5880-0009B PCB”，到了国内 DCS 备件商又写成“通信模块”。真身是：插在专用背板或载板槽里，收 16DI/16DO（或 MAN 变体 16DI/12DO），经 RS485+CAN 上送主控，干的是分布式 I/O 汇集和协议转发，不跑过程控制主循环、不是 AI 采集卡、不是电源卡。某个电厂辅机 DCS 改造项目里碰过：主控报“Node 7 No Response”，维护换 Foxboro 同号件上去，结果背板引脚定义差一根（MAN 变体多了使能线），DI 映射全错——贴牌不同，脚位不同，不是同物异名那么简单。
严格来说，采购单只写“A201SR04”供应商可以从 MEN 原版 / Foxboro 贴牌 / MAN 5880-0009B 三种里随便发，插上不识别或 I/O 反相都很常见。从 TCO 看，单块 NOS 几百到两千美金级，比起老透平辅助系统 I/O 节点全失、停机查三天（日损按机组辅机算五位数起），A 类冷备 1 件/节点柜+同贴牌身份备是底线。MEN 把 A20x 划进 Legacy，新设计走 A25x/COM Express，但存量 MAN B&W 柴油机、Foxboro I/A 老站、输变电 DCS 还得跑十年，这板就是嵌入式层的“老翻译官”。
应用场景与库存策略
嵌入式 I/O 模块失效最阴险：不是红 Fault，而是某路 DI 偶发抖、CAN 节点掉线重连、DO 驱动能力衰减到 1.6A 带不动继电器——主控看节点“在线”，现场阀却没动。原厂 EOL 后，拆机件 MCU 焊点和 RS485 收发器老化是换上后活多久的关键。
- MAN B&W 中速柴油机辅机控制（/5880-0009B 收缸温/阀位/报警）→ 非它不可（背板脚位绑死 MAN 变体，换 MEN 原版映射错位）→ ABC 分 A 类，每节点柜备 1 件未上电冷备+区域库 1 件周转。
- 老 Foxboro I/A 站分布式 I/O 扩展 → 建议供应商寄售 1 件同贴牌身份，业主不占资金。
- 输变电/水电辅机 DCS（RS485 汇多柜 DI/DO）→ 备件到货必须做 DI 假信号注入+DO 带载 2A 烤机+CAN/RS485 自环，别信“LED 闪即好”。
- 同厂多柜同源 → MEN 原版 / Foxboro 贴牌 / MAN 5880-0009B 禁止混备 → BOM 锁死“01A201S12 5880-0009 + 原贴牌身份 + 背板型号”，禁止只写 。
- 出口项目（含 IEC 61131/CE 文档链）→ 必须带原厂 COC 或授权翻新标 → 拆机件过不了 FAT，LTB 没赶上的走 MEN 经典平台服务评估。
真实案例：2022 年南方某电厂 MAN 柴油机黑启动辅机柜，Node 4 的 /5880-0009B 偶发 CAN 掉线，DI 采集缸温丢点。库存系统写“ 备件 1 件”——翻出来是 MEN 原版 01A201S12 5880-0009（无 MAN 使能线），插上背板枚举但 DI 高 4 位恒 1。紧急从德国调 MAN 贴牌 5880-0009B 拆机测好件，报价 NOS 前期 2.7 倍，到货先断 24VDC+等电容放电，换上后注 16 路 DI 假信号、DO 带 2A 电阻负载 2 小时，CAN 抓包 72h 零重连才签恢复。反思：冷备件台账写“”等于埋雷，必须锁“01A201S12 5880-0009 + 贴牌身份（MEN/Foxboro/MAN）+ 背板型号 + 换板后 DI/DO/CAN 自环 SOP”，并把“节点偶发掉线先查嵌入式 I/O 不是先查交换机”写进故障树。
