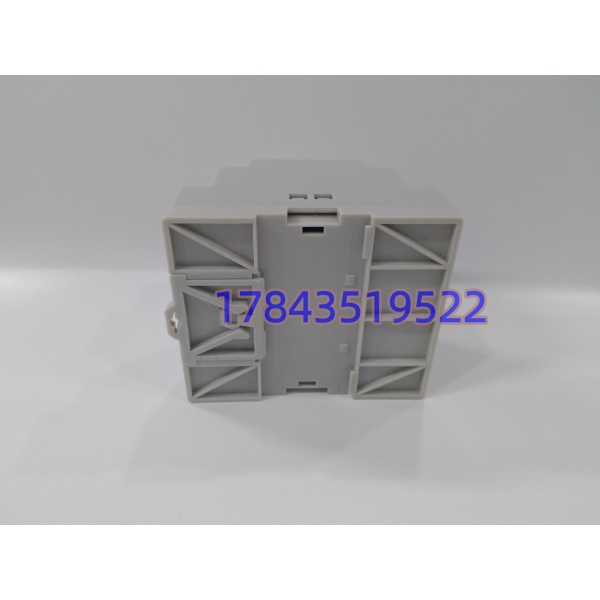

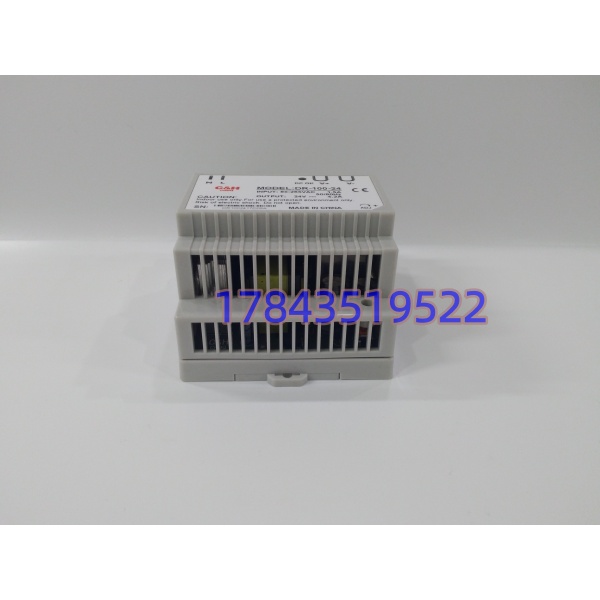

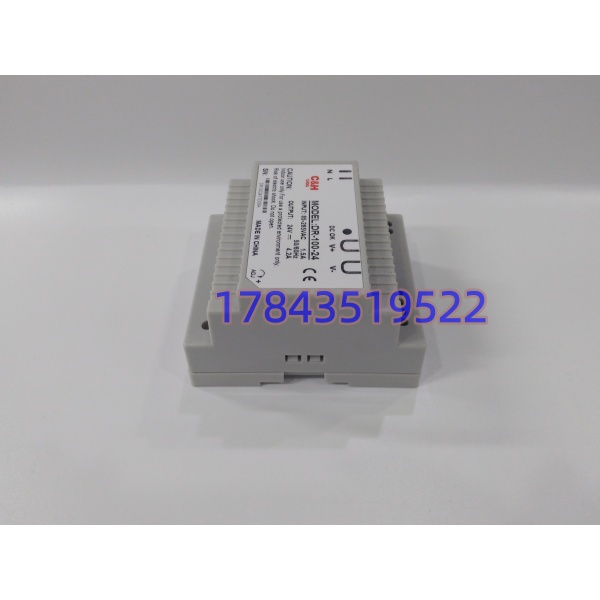

产品详情
· 型号：DR-100-24
· 品牌：Mean Well（明纬）
· 系列：DR-100 工业导轨电源
技术参数
- 产品型号：DR-100-24
- 输出额定电压：24V DC（可调范围 24~28V，电位器微调）
- 输出额定电流：4.5A（最大持续输出）
- 额定输出功率：108W（峰值，长期建议<100W）
- 输入电压范围：85 ~ 264V AC（47 ~ 63Hz）或 120 ~ 370V DC
- 转换效率：89%（230VAC典型输入，半载工况）
- 纹波与噪声：< 150mVpp（20MHz带宽，平行接线法测试）
- 电压调整率：±1.0%（主调节），线性调整率 ±0.5%
- 保护功能：短路保护（自恢复）、过载保护（105~150%额定电流）、过压保护（30~36V）、过温保护（自动关断）
- 冷却方式：自然对流冷却（无风扇，粉尘环境友好）
- 安装方式：TS-35/7.5或TS-35/15导轨卡扣（标准35mm导轨）
- 工作温湿度：-20°C ~ +70°C（参考IEC 60068-2，>50°C需降额），20~90% RH无冷凝
- 安全隔离：I/P-O/P 3KVAC，I/P-FG 2KVAC，O/P-FG 0.5KVAC
- 合规标准：UL 508（工业控制）、EN 61558-2-16、GB 4943，符合CE/UKCA/KC认证
- 物理尺寸：113mm(长) x 35.5mm(宽) x 100mm(高)，约重0.4kg
产品介绍
从电控柜空间挤破头的痛点看，传统螺丝固定式铁壳电源占地方还难走线，DR-100-24就是冲着“省空间+快装”去的。它把100W功率塞进35.5mm窄身里，直接卡进标准35mm导轨，比LRS系列少了钻孔攻丝的工序。严格来说，它属于Class I设备，接地端子（FG）必须接黄绿地线，否则漏电流超标可能触发RCD漏电保护跳闸。在某个包装流水线改造里碰到过，因为现场粉尘大，原本带风扇的电源半年就堵转啸叫，换成这款无风扇的DR-100-24后，虽然夏天外壳烫手（约60℃），但三年没出过一次过热停机，自然冷却在恶劣环境的优势比效率数字更实在。
这块电源的商业逻辑很直白：用体积换便捷，用可靠性换维护成本。它的纹波控制在150mVpp以内，喂普通继电器和24V传感器绰绰有余，但如果你是用来驱动高精度模拟量模块（如16位以上ADC）或伺服驱动器，建议在输出端并一个25V/1000µF电解电容进一步压纹波。交期上明纬产能稳定，国内代理现货通常隔日发，第三方拆机件泛滥，建议避开那种外壳喷码模糊、螺丝有拧动痕迹的便宜货。必须泼冷水：它是塑料外壳封装，虽然通过了UL 508，但在强酸碱雾气环境里寿命会打折，这种场景得加密封箱或换金属壳机型。
替换与升级建议
✅ 直接替换
- 同型号 DR-100-24（原厂正品）：引脚定义（L/N/FG/+V/-V）与机械尺寸完全一致，导轨卡扣通用，拆旧换新即插即用。工作量=断电拆线10分钟。成本=单件采购价。
- DR-120-24（功率升级版）：物理尺寸与安装孔位几乎一致（宽度略增），输出能力提升至120W/5A，若原柜内空间允许且负载接近100W上限，可直接替入并微调电压旋钮。
⚠️ 软件兼容（需改布线/降额）
- LRS-100-24（平板式）：输出电压电流参数一致，但安装方式为螺丝固定而非导轨，替换需在原柜板钻孔攻丝或加装转接导轨板。工作量=钳工30分钟打孔安装。需注意LRS系列散热片裸露，安装间距需>10cm防触电。
- NDR-75-24（窄体版）：电压兼容，但功率降至75W，若原负载峰值超过3.5A需降额使用，否则易触发过载保护。替换时需核算负载总电流，必要时并联运行（需二极管均流）。
❌ 硬件不兼容
- UHP-200-24（医疗/高端版）或 SE-100-24（环形变压器）：虽然功率相近，但UHP系列宽度翻倍且引脚定义不同，SE系列为低频变压器体积巨大，物理上无法塞进原DR-100预留的导轨空间。导轨安装场景下，若坚持35mm标准导轨且无扩孔条件，只能锁定 DR-100-24 或其直接兼容的DR-120-24。
