描述
产品详情

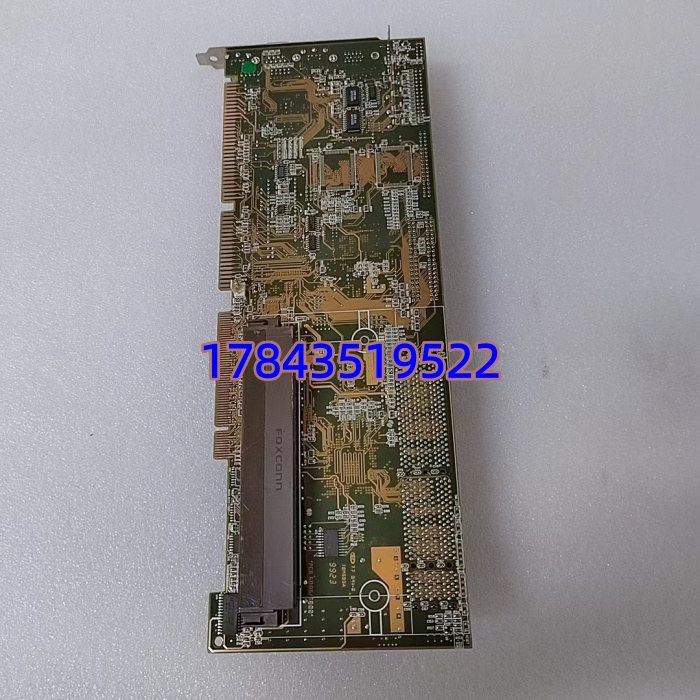

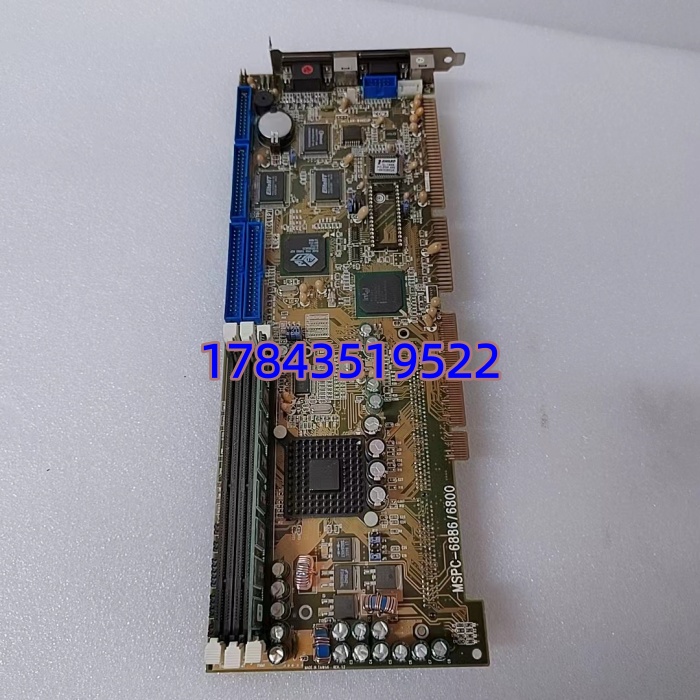

· 型号：MSPC-6886-36800
· 品牌：MACROTEK（Macro Technology Corp.）
· 系列：MSPC-6800 系列，PICMG 1.0 全尺寸被动底板 CPU 卡
规格参数
- 板型标准：Full-size PICMG 1.0 Passive Backplane CPU Card（长卡 338×122 mm）
- 处理器插座：Socket 370，支持 Intel Pentium III（Katmai/Coppermine 450MHz~1GHz+）、Celeron（PPGA/FC-PGA）
- 芯片组：Intel 440BX 或兼容桥片（北桥 82443BX + 南桥 PIIX4E，需核对批次）
- 内存插槽：1×或2×168-pin DIMM，支持 PC100/PC133 SDRAM，最大容量通常 512MB（部分 BIOS 认到 1GB）
- 显示接口：板载 VGA（常见 ATI Rage XL 或 Rage Pro 2MB/4MB显存），DB15 连接器
- 网络接口：板载 10/100Base-TX RJ45（常见 Intel 82559 或 Realtek 8139，依批次）
- 存储接口：2×IDE（ATA-33/66，支持主从 HDD/CD-ROM），1×FDD
- 串口/并口：2×RS-232（COM1/COM2），其中 COM2 可通过跳线设为 RS-232/422/485；1×LPT（SPP/EPP/ECP）
- USB 接口：2×USB 1.1 端口（Type-A 或通过 pin header）
- 底板总线：通过 PICMG 金手指引出 ISA（通常 4~6 槽）和 PCI（通常 4~5 槽）信号至被动底板
- 键盘/鼠标：PS/2 接口（Mini-DIN 6pin，或通过底板转接）
- 供电方式：由 PICMG 被动底板供给 +5V、+12V、-5V、-12V、+3.3V（依底板规格）
- 看门狗：板载 Watchdog Timer（通常 1~255 sec，需驱动程序激活），超时可复位系统
- 工作环境：0~60°C（工业级），5%~95% RH 非凝露；BIOS 支持 PnP / APM / ACPI
- BIOS 类型：Award / Phoenix BIOS（部分带 -36800 后缀表示特定 BIOS 版本/默认 RAM 配置，换板需确认 BIOS 日期匹配原系统）
产品介绍
MSPC-6886 是典型的 90 年代末到 2000 年代初 PICMG 1.0 长卡，当年大量用在半导体探针台、AOI 光学检测机和旧 DCS 操作站里当主机。它不跑现代 Windows 10——老设备上基本跑 WinNT 4.0、Win2000 或 XP Embedded，控制软件（常是 DOS 下的 .exe 或 VB6 写的 HMI）和硬件驱动强绑定这块板子的芯片组。坦白讲，这就是台塞进 19 寸工控机箱的”古董电脑”，但它管着探针卡的 Z 轴运动或玻璃基板的 AOI 判读，坏一块产线就停。
“-36800” 后缀通常是 MACROTEK 内部的 BIOS/配置代码（内存默认值、COM 口模式预设），替换时强烈建议找完全同后缀或确认 BIOS 可刷新兼容的版本。市面上全新件早没了，基本是拆机翻新。有一点要注意：440BX 芯片组对内存挑剔，不是所有 PC133 SDRAM 都能点亮，最好带着原配内存条一起测试。
应用场景与行业案例
我在华东某面板厂修过一台 2003 年进的 AOI 检测机，突然开机卡在 BIOS 停住——屏幕显示 “Memory Parity Error”，换内存无效，量背板供电正常，最后确定是 MSPC-6886 上北桥附近退化的滤波电容导致地址线不稳定。那台机器控制 G5.5 玻璃的 CCD 扫描，停一天影响两条后段产线。
典型场景：
- 半导体探针台 / 晶圆测试机：运行 DOS/WinNT 下的探针卡定位与接触电阻测试软件，通过 ISA 槽插运动控制卡，需 440BX 级老芯片组兼容 legacy 驱动。
- TFT-LCD AOI 光学检测设备：作为图像处理主机带 Frame Grabber 卡，老软件只认 ATI Rage XL VGA + PIII 性能档位。
- 旧型 DCS 操作员站（OIS）：早期 Honeywell/Taylor/Siemens 某些本地操作站用类似 PICMG 长卡，需相同 BIOS 特征才能引导原厂 OS。
- 药机/包装线 老式 HMI 主机：带并口打印批记录、ISA 槽插加密狗卡，新 ATX 主板没有 ISA 槽所以非它不可。
真实案例：华南一家封测厂，探针台是 Teradyne 改制机，里头就是 MSPC-6886-36800 + 128MB SDRAM。某个夜班突然黑屏，重启风扇转但无显示。库房翻出一块同型号拆机件（成色 7 成新，电容未鼓包），插上原内存直接点亮进 Win2000，半小时恢复测试。老师傅跟我说：”新 i7 主板插进去连 BIOS 都过不去，ISA 槽都没有，这老古董再难找也得留两块在防爆柜里。”
