描述
产品详情

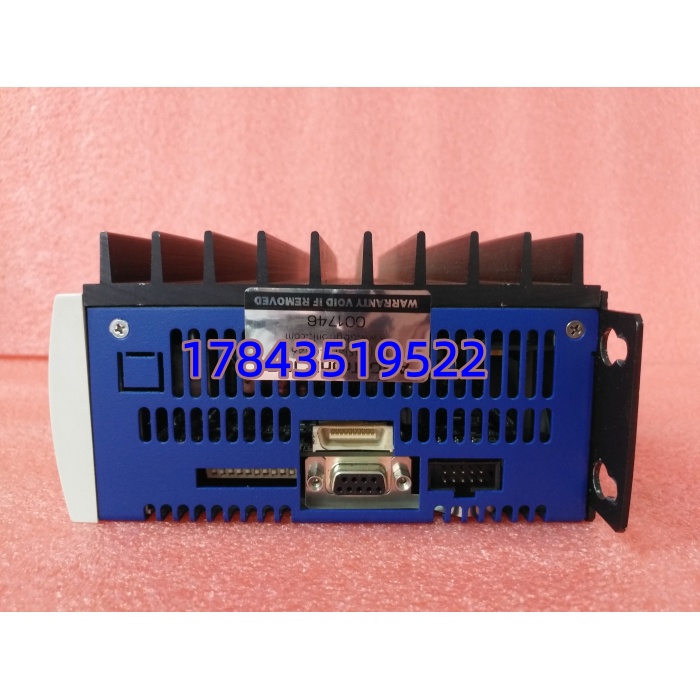

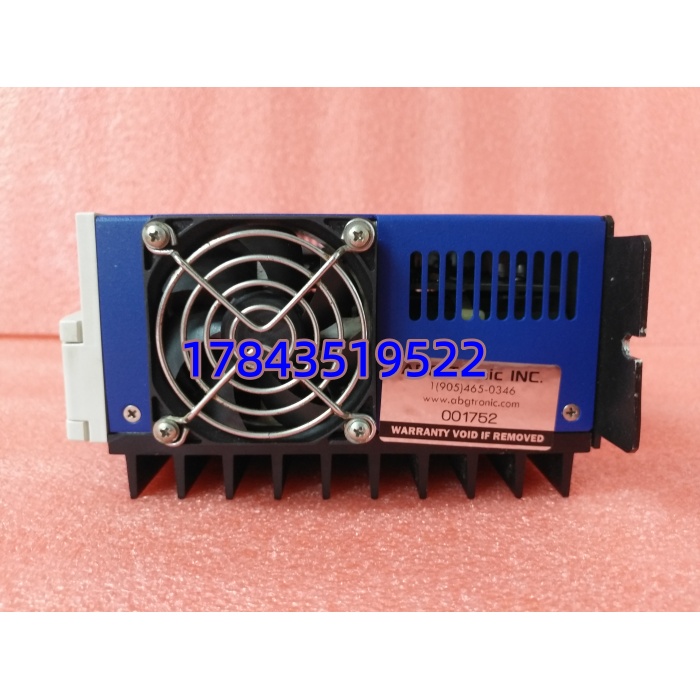

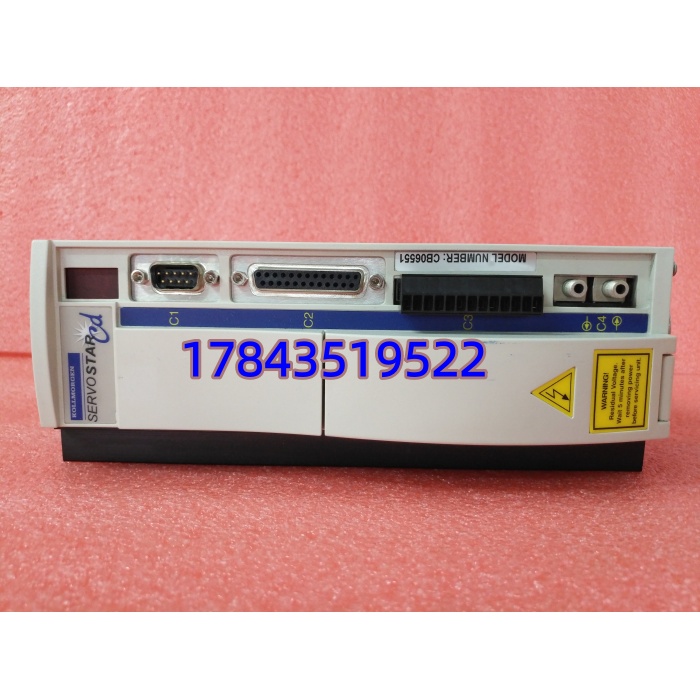

· 型号：CB06551（完整选型 PRD-B040SSIB-63 表示 S200 框架/B040 绕组匹配/SSI 反馈/Index 63）
· 品牌：Kollmorgen
· 系列：Servostar S200 Series AC Servo Drive（后推荐迁移目标为 AKD 系列）
规格参数
- 产品标识：驱动器本体 CB06551，完整选型代码 PRD-B040SSIB-63（P=Servostar S200, RD=R/D 类型, B040=适配≈4kW/40A峰值框架, S=Standard I/O, S=SSI/Resolver 反馈, I=Index版本, B=选项位, -63=固件/接口配置）
- 制造商：Kollmorgen（USA, Altra Industrial Motion）
- 适用电机：Kollmorgen 永磁同步伺服电机 CB 系列（如 CB06551 同编号伺服电机常配套）、Goldline、AKM 系列（S200 对 AKM 需核对固件版本）
- 主电源输入：单相/三相 AC 200–240V 或 三相 380–480V ±10%，50/60Hz；典型直流母线电压 320V(240V AC) / 560V(400V AC)
- 控制电源：内部取自主电源或独立辅助 24V DC（依选件，部分 S200 需外部 24V DC 控制电）
- 输出电流：连续 ≈12 A RMS @40℃（对流）/ 18 A RMS 强制风冷，峰值 40 A（3s 典型），匹配 ≈0.75–4 kW 伺服电机依绕组
- PWM 频率 / 带宽：开关频率 4–16 kHz 可设；速度环带宽 >500 Hz（典型 800 Hz）
- 反馈接口：支持旋转变压器(Resolver)、增量编码器(A/B/Z sin/cos)、绝对值 EnDat 2.1/Hiperface/SSI（依 -B 选项码配置）
- 控制模式：转矩(电流) / 速度 / 位置(点对点、电子齿轮、电子凸轮 255 段) / 循环同步位置(CSP)
- I/O 与通信：标配 ±10V 模拟指令 + 脉冲/方向；扩展槽可插 SynqNet、SERCOS II、CANopen、DeviceNet、PROFIBUS（依年代）；RS-232 调试口连 Kollmorgen WorkBench
- 安全功能：STO(Safe Torque Off) 通过使能端子或安全卡选件；集成过流/过压/欠压/过热/I²t 电机保护、再生制动斩波器(外接制动电阻)
- 前面板指示：Pwr / Run / Err / Enable LED；4×7段数码管显示参数/故障码
- 安装与环境：柜内导轨或螺栓安装，IP20，两侧预留 ≥50mm 散热风道；工作 0～+55℃(无降额至40℃)，5–95% RH 非凝露；符合 IEC 61800-5-1、UL / CE / cUL
- 物理尺寸 / 重量：≈60×225×180 mm（W×H×D，依框架），约 1.8–2.5 kg
- 生命周期状态：S200 系列 Kollmorgen 已宣布 EOL/Legacy，新项目推 AKD/AKD2G；市场以全新尾货(New Surplus)及测试拆机流通，无 Pin-to-Pin 原位替代，升代需换 AKD + 重调参数/接线**
产品介绍
某锂电卷绕机碰过 驱动 CB06551 因车间粉尘堵塞散热风道过温保护频繁跳轴——清灰后恢复，但这提醒一个事实：伺服放大器不像 PLC 模块”凉板凳”长寿，功率 IGBT 和电解电容是老化短板，尤其频繁启停/制动再生的产线。 系列特点是参数自整定(SGI)做得早且稳，配 Kollmorgen 自家电机基本一键搞定，对老设备维护友好。
严格来说，PRD-B040SSIB-63 里 “B040” 指适配 40A 峰值框架而非 040 编号电机——如果你的现场原配对是 AKM 或 CB 系列不同功率等级，换同型号 PRD 代码即可，但不可随意降额换小框号否则峰值电流不够炸 IGBT。 已被 AKD 取代，AKD 接线端子、参数体系不完全相同，不能直接原位替换不动线——备件策略要么囤 尾货，要么立项做 AKD 改造（含端子排重排和参数移植）。对库存经理：归 B 类（单轴故障停机该工位但不影响全线主流程，除非是单轴关键独臂机械手），无原位替代属典型 LTB 考量对象。
应用场景与库存策略
伺服驱动器故障直接导致对应运动轴锁死——包装线横封轴停则整线堵包，CNC 进给轴停则加工中断。 新产已停，交期 N/A，国内靠库存尾货，且 AKD 升代需工程改动成本，老线建议提前囤。
- ：单轴停则整机关键工位停 → 建议按同类轴 N+1 建周转备件池，或每独立单机备 1 件冷备（密封防静电袋+干燥剂），每 2 年通电看数码管自检过 POST。
- ：同型机架 ≥3 套可按 N+1 跨线共享，不必每轴都囤。
- CNC 加工中心—进给轴备用驱动：若已立项 AKD 升代可暂停新增囤货，未立项改造建议趁渠道有货做 Last-time-buy（按运行同类轴数 1:1 或 N+1），同步备份 .s200 参数文件（通过 WorkBench Save Drive Parameters）。
- 制动电阻匹配注意： 内置斩波但需外配制动电阻（典型 50–150Ω/300W–2kW 依惯量），采购备件同时确认现场原制动电阻阻值/功率匹配，换新驱动后初次运行建议监测 DC Bus 电压防过压。
真实案例：
华东某烟包印刷线六色组，其中第 3 色组套准进给轴用 Kollmorgen CB06551(PRD-B040SSIB-63) 驱动 AKM 伺服，运行第 9 年 IGBT 模块炸裂（高频制动再生能量致直流母线电容老化耐压下降）。库房零备件，调货等了 4 天（遇五一假期实际 5 天），期间该色组只能机械套准手工补偿废品率飙到 8%。事后只做两件事：①锁定 1 件全新尾货 CB06551 PRD-B040SSIB-63 放恒湿备件柜，用 WorkBench 读原机参数存 .par 文件归档；②PM 加”每年大修测 DC Bus 电容 ESR 及纹波电压”。花不到 $800 囤一台老驱动放柜里，比一次高废品率损失便宜——这就是 Legacy 运动控制轴的库存逻辑，宁可闲也不要赌它不炸。
