描述
产品详情

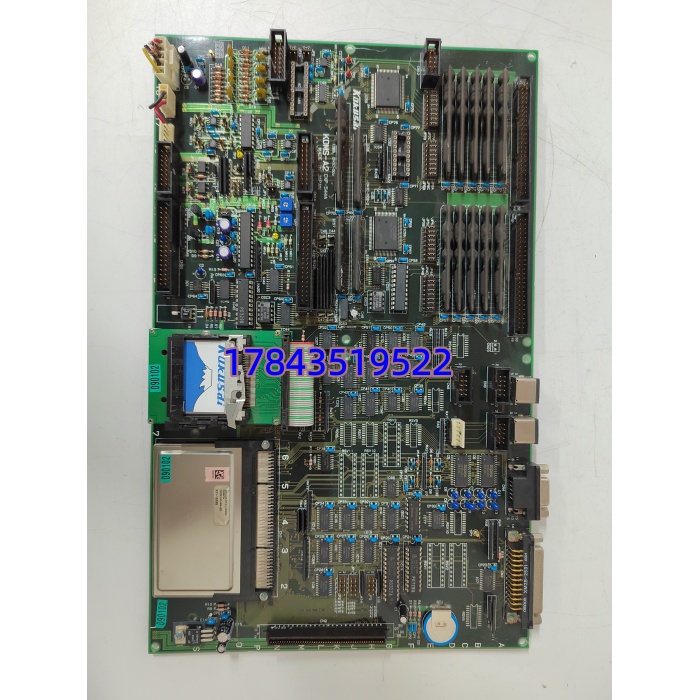

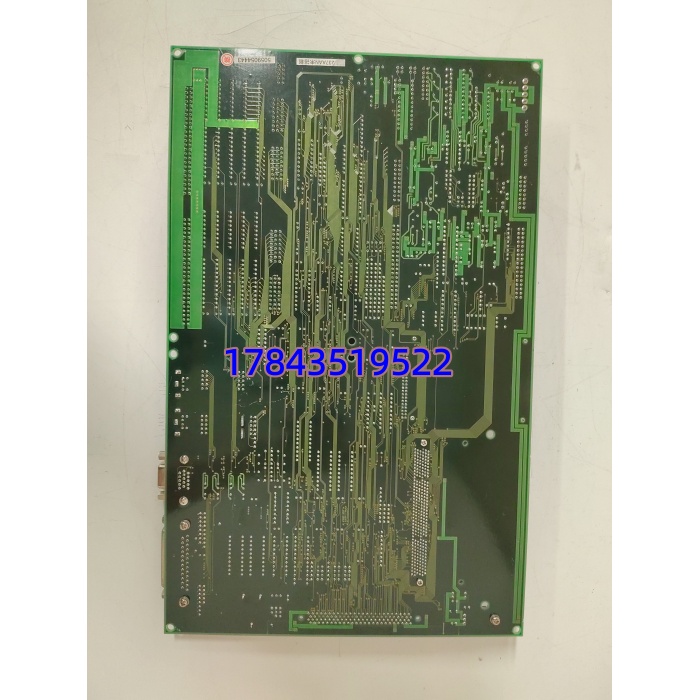

· 型号：CXP-544A（Board Marking KOMS-A2，横河关联型号 AIP532 / AIP578 依系统代次）
· 品牌：Kokusai Electric（OEM by Yokogawa CENTUM Series）
· 系列：CENTUM CS / CS 3000 — KOMS (Kommunication Module Subsystem) Interface Card
规格参数
- 产品型号：Kokusai CXP-544A，PCB 丝印标注 KOMS-A2（Communication Module Subsystem Type A2），横河订购参考 AIP532 / AIP578（依系统世代）
- 适配系统：横河 CENTUM CS（初代）、CENTUM CS 1000、CENTUM CS 3000（部分老站仍用 KOMS 卡做 Legacy Link）；新 CS 3000 扩展通常用 ALE111/ACE 以太网卡替代
- 插槽位置：插于 CENTUM 控制站（FCS）基板（Base Plate）专用 KOMS 槽位或扩展通信单元，通过内部总线与 FCU（Field Control Unit）通讯
- 通信接口：通常提供 1–2 路 RS-232C / RS-422/485 串行口（依 KOMS-A2 具体 Option 跳线），用于 YEWCOM、HL-Link、Batch Link 或第三方 PLC 对接
- 协议支持：Yokogawa Extended Serial Protocol / HL Protocol / Modbus RTU（部分固版本通过 Gateway PC 转），具体以 CENTUM 工程组态中 KOMS 类型定义为准
- 隔离方式：通信端口与控制站背板间光电隔离（典型 500 V–1500 V AC，依批次）
- 状态指示：面板上 PWR / RUN / ERR / TXD/RXD LED（依具体子类型）
- 配置方式：通过 CENTUM CS 3000 Builder → FCS → I/O Module Definition 中指定 KOMS Type（A2 etc.），部分需下装 KOMS 固件微码（早期 EPROM 插座）
- 安装形式：控制站基板垂直插卡，翼形螺钉锁紧，支持系统断电更换（部分早期需断电 — 严格按横河 Maintenance Manual操作）
- 供电：由控制站背板 +5 V DC 供给，典型功耗 ≤ 4 W
- 工作环境：0℃ ～ +55℃（工作），-20℃ ～ +70℃（存储），5%–90% RH 无凝露
- 尺寸/重量：约 233 × 30 × 约 160 mm（6U 半高或全高依机笼），重≈0.25 kg
- 认证：CE / UL / cUL（依横河整机认证延伸）
产品介绍
在某个老 PTA 装置碰过——CENTUM CS 3000 FCS 通过 CXP-544A (KOMS-A2) 以 HL-Link 串行读一套早期 CENTUM-XL 批量站数据，十多年跑得好好的，直到某次停电重启后 KOMS 卡 PWR 灯不亮——背板插槽供电正常，判定卡上稳压块挂了。换掉恢复。它本质上就是 Kokusai 为横河做的专用通信协处理卡，把串行 HL/Modbus 字节流转成 CENTUM 内部 Extended Bus 报文，没有它老系统间串行链路全断，操作员站上看不到 XL 来的批量参数。
从库存经理视角，CXP-544A/KOMS-A2 随 CENTUM CS 系列整体 EOL，横河官方已 Last-time-buy 关闭新单。它的 TCO 痛点在”不可替代窗口”——若你们还靠它连老 XL/VP 或第三方老 PLC，直接换以太网卡意味改组态+可能改对端设备参数，隐形成本高。务实做法：Last-time-buy 1 块（同跳线设置 + 同 Firmware Rev / 含 EPROM 若适用）做冷备，并把 CENTUM 工程里 KOMS 定义截图打印贴备件袋。新扩建或改造建议评估升 ALE111 Ethernet Link 彻底退出串行 KOMS。
应用场景与库存策略
KOMS 通信卡最烦的不是彻底坏（少见），而是偶尔 Link Down 后不自动重连或 Firmware 校验错导致 CENTUM 报”KOMS Communication Error”，维护先怀疑对端 PLC/串行线，绕半小时才想到做 KOMS 卡自诊断（CENTUM System View → FCS Status → KOMS Detail）。若整卡挂，Legacy 串行链路数据全断——老 XL 批量参数、旧称重系统、第三方压缩机控制器可能集体”消失”于操作画面。
- → 单点故障致老系统数据链断、批次配方参数不可见→建议按 A 类关键备件（老线保留期），备 1 件冷备（同 CXP-544A KOMS-A2 + 跳线照片 + EPROM 若原卡有），防潮柜保存，每 3 年通电自检。
- 仅用于非关键历史数据上传（老 Trend Logger 串行采集）→ 可接受短暂中断→可与其他 CENTUM 老 KOMS 卡池化共享备件（确认跳线/FW 兼容）。
- 新项目或 CS 3000 改造→不建议新采 KOMS 串行卡，优先选 ALE111/ALE112 Ethernet Interface 或 V net/Ethernet Gateway 退出 KOMS。
- 已规划 DCS 升级至 Vital/VP 或 Exaopc→不做追加 Last-time-buy，改列入 CAPEX 迁移预算。
南方某化纤聚合装置，CENTUM CS 3000 FCS 通过 () RS-422 连一套 CENTUM-XL 做间歇式批量配方下装。大修后开机 KOMS 卡 ERR 灯红闪，CENTUM 报”KOMS Type Mismatch”——库房有备用裸板但 EPROM 芯片空（原卡 EPROM 焊死未拔下）。等调带 Firmware EPROM 版本延误 8 小时，批次暂停待恢复。复盘后规定：” 备件 = 裸板 + 跳线设置照片 + 从原卡拔下克隆 EPROM（或供应商提供含匹配 FW 版）封袋”。教训就一句：老代通信卡备件要核对跳线 + Firmware 载体（EPROM/Flash），空白板不等于可用备件。
