描述
产品详情

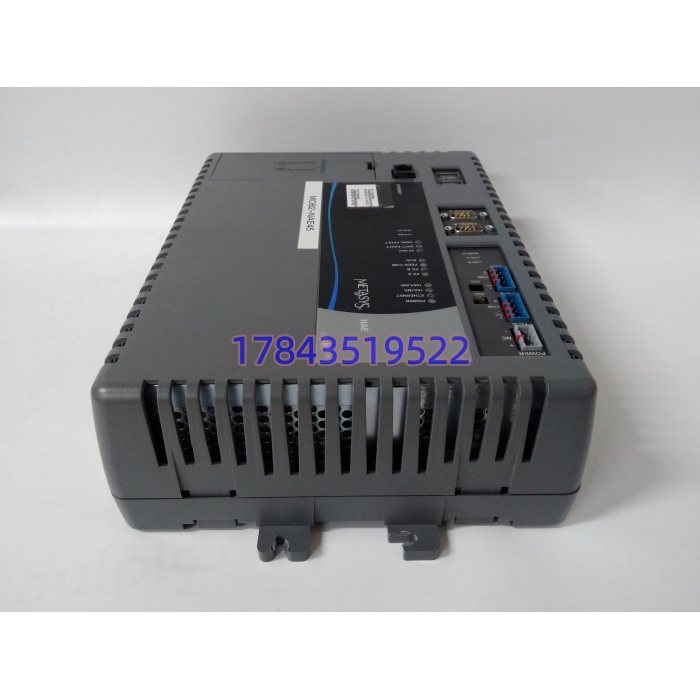

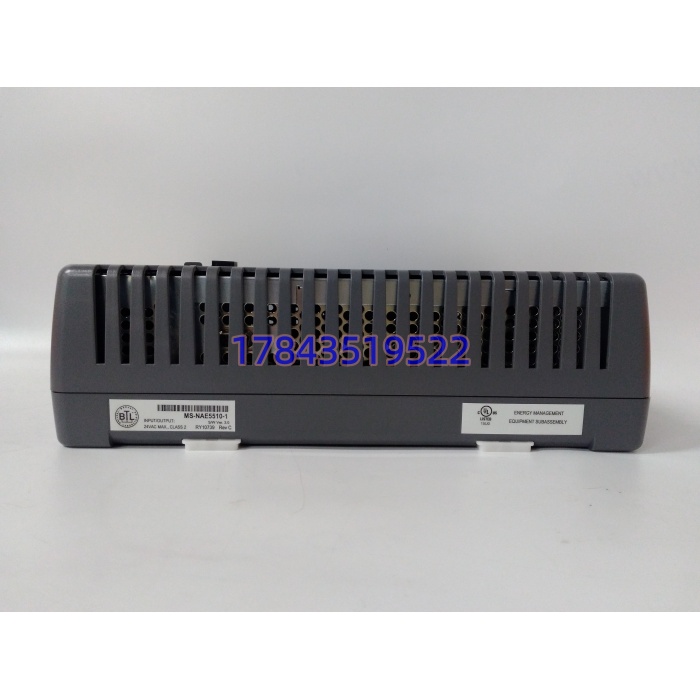

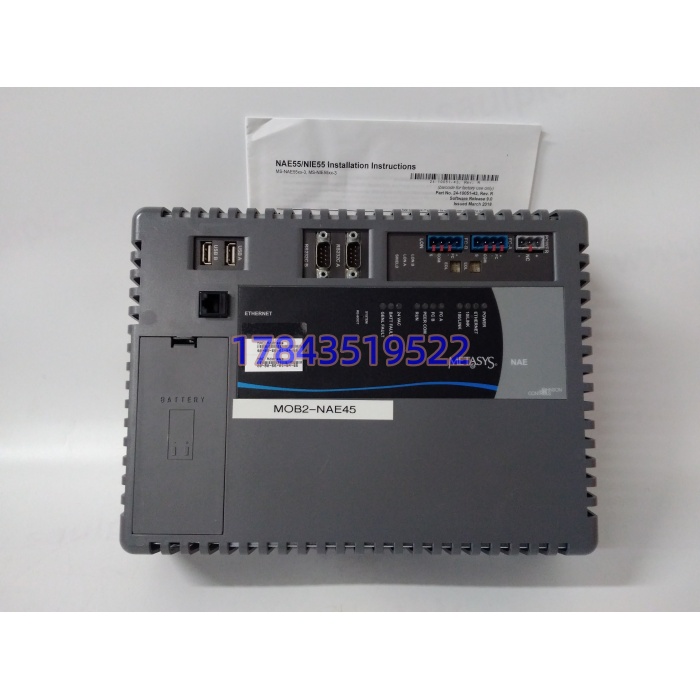

· 型号：MS-NAE5510-1
· 品牌：Johnson Controls（江森自控）
· 系列：Metasys NAE55
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | MS-NAE5510-1，NAE55 系列基配（N2 总线版，无 Modem/Lon） |
| 产品类型 | 网络自动化引擎（Site Director 可设） |
| 所属系统 | Johnson Controls Metasys MS 系列（Release 8.1 / 10.1 均支持，固件决定特性） |
| 处理器 | AMD Geode GX1 300 MHz（Pentium-class MMX），32 位；渠道标 1.6 GHz Atom 属错配后期 NAE 或瞎编 |
| 存储 | 256 MB Flash（OS+配置+历史），256 MB SDRAM 运行；渠道标 512 MB Flash / 1 GB / 4 GB 以原厂手册为准 |
| 供电 | 24 VAC 50/60 Hz（20–30 VAC 范围），最大 50 VA，无独立 DC 口（严格来说不兼容 24 VDC 直供，需 AC） |
| 以太网 | 1×RJ45 10/100 Mbps（BACnet IP / Web SMP / ADS 上联），非千兆 |
| 串行口 | 2×RS-485 光隔（N2 或 BACnet MS/TP 可配，9600 bps 起，端子排）、2×RS-232 9 针 D-Sub、2×USB |
| 协议 | N2 Bus、BACnet MS/TP、BACnet IP、内嵌 Web（SMP），第三方 Modbus 需 Release 10.1+ 的 -3 后缀件才有 |
| 干线容量 | 单 RS-485 干线最多 100 个 N2/MS-TP 从站，双干线独立 |
| 数据保护 | 内置 MS-BAT1010-0 12 V 1.2 Ah 凝胶电池（断电保配置，3–5 年寿命）+ 实时时钟电池（板载约 10 年） |
| 安装 | 螺钉壁装或双 DIN 导轨，机壳 ABS+PC 金属屏蔽，IP30 |
| 尺寸重量 | 332×226×96.5 mm，约 2.9 kg |
| 工作温度 | 0~50 ℃ 运行，-40~70 ℃ 存储，10–90 % RH 无凝露 |
| 认证 | UL 916、CSA C22.2 No.205、FCC Part 15 A、CE |
| 生命周期 | NAE55 整体随 Metasys 老架构进 Legacy；-1 后缀（Release 8.1 基线）渠道普遍标”停产存量”，原厂订货常返查授权库存 |
产品介绍
从维护者视角切：楼宇 BA 柜里 NAE 这种件平时灯绿没人理，真到凌晨医院洁净空调群控失联、画面上百个 VAV 变灰，才知道它不是”交换机”而是整层 DDC 逻辑的宿主——MS-NAE5510-1 掉电重启要 3–5 分钟加载 WinXP Embedded 和站点数据库，这空窗里新风阀、冷热水二通阀全按失电安全位走，ICU 压差报警能憋出事。在某个三甲住院楼项目里碰过：NAE5510-1 的 MS-BAT1010-0 凝胶电池鼓包漏液，断电后再上电配置没丢但实时时钟回 2000 年，Metasys 趋势时间戳全乱，能源账单对不上被院方扣运维款。
它严格来说只在同 Release 等级的 Metasys 里向后兼容：-1 是 Release 8.1 基线，-3 才是 Release 10.1 带 Modbus RTU/TCP 第三方干线的版本，跨后缀升级要 SCT 重导站点包，不是插上就认。供应链上 JC 原厂 NAE55 一代已归 Legacy，2026 年渠道全新 4200~4800 元（易卖工控报 4258 元）、拆机 2500~3500 元，保税仓偶出原厂余料。 新楼当然选 NAE-CL100 或 Metasys 10.x 新引擎；但存量 Metasys 老站硬迁要动 ADS/ADX 服务器版本、SCT 工程库、N2 干线设备重绑定，工程费是单台 NAE 20 倍以上。留 1 台原厂批次可溯的做 A 类冷备（连带 1 块 MS-BAT1010-0 备用电池），比停一次医院 HVAC 群控重做站点包划算得多。
应用场景与库存策略
NAE5510-1 挂掉的表现不是”画面黑”，而是”画面还在但下层 N2 干线全沉默”——VAV 末端按失电保位冻在昨夜开度，洁净区温湿度慢漂，等院感投诉才倒查到引擎。
- 医院住院楼/手术部 HVAC 群控：每列 BA 柜备 1 台冷备，原厂或授权翻新，库龄 ≤5 年，每半年上电挂模拟 N2 从站自检一次，备件盒里强制塞 1 块 MS-BAT1010-0 同换。
- 机场航站楼 N2 老控制器汇聚（DX-9100 群）： 通道 A 挂 N2、通道 B 挂 BACnet MS/TP 接第三方电表，非它不可（-3 件贵且 Release 不匹配老 SCT），A 类备件，安全库存 1 台/每 3 在线引擎。
- 校园/园区老 Metasys 改造保留：建议供应商 VMI 代管，再订货点 = 在线台数×0.3 向上取整。
- 商业综合体可容忍 4h 停机：自身零库存但合同锁 48h 发货违约条款，备机放区域兄弟项目互备。
- 厂房办公区小 BA 站：别囤，主系统迁 NAE-CL 或第三方 BACnet 路由器替代。
真实案例：2024 年华东某三甲医院内科楼，MS-（2013 年墨西哥 Reynosa 产）的板载时钟电池耗尽，夏季停电后上电实时钟停 2003 年，Metasys 报警事件排序全错，洁净空调夜间值班模式没切回日间，护士站投诉 6 起。库存系统””有 1 台，到货是 MS-NAE5510-3（Release 10.1 带 Modbus 干线），插上 SCT 8.1 报”站点包版本高于引擎固件”，不敢强刷。从上海保税仓调原厂 MS- Release 8.1 同批次，顺丰 5 小时，停机 4 小时（含重导站点包），按洁净区临时人工巡检折机会成本约 9 万。之后 ERP 主编码锁”MS-“且属性强制填 Release 版本和产地，NAE5510-3 单列禁互代，备件盒绑定 MS-BAT1010-0 同期更换。
