描述
产品详情

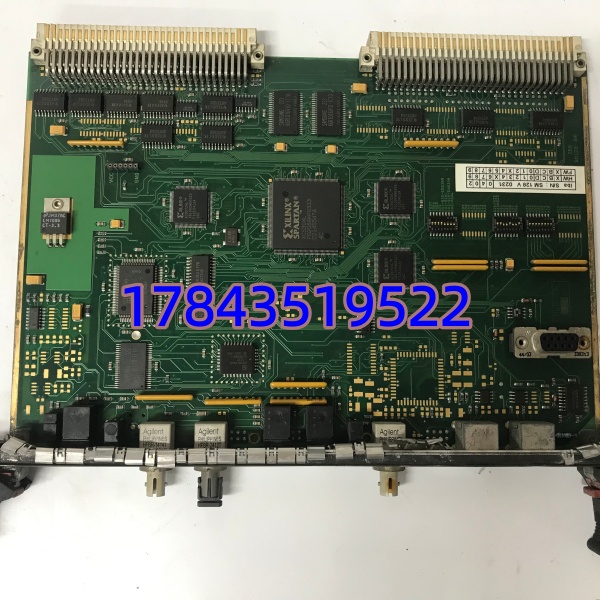

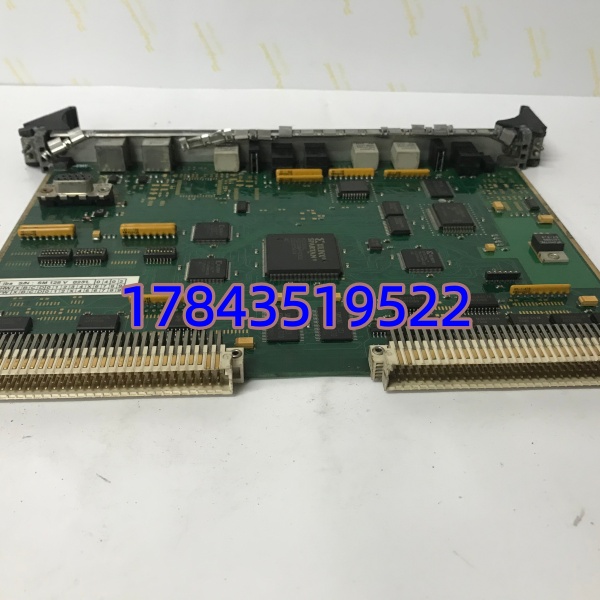

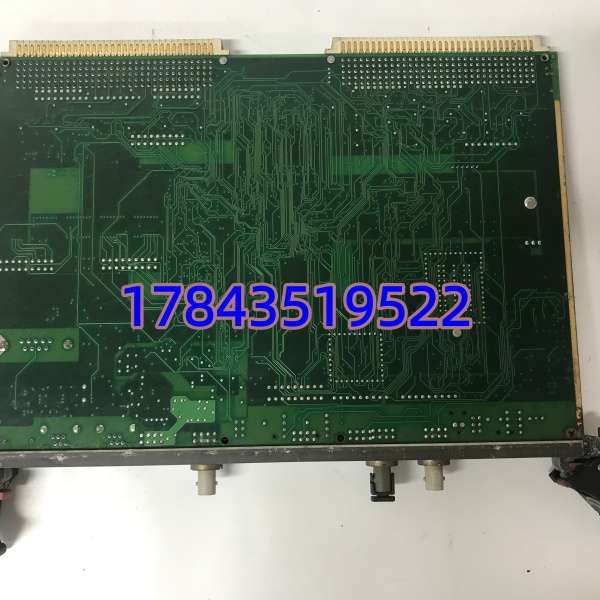

· 型号：SM128V（ibaLink-SM-128V-i-2o）
· 品牌：iba AG（德国，Industrial Process Data Acquisition）
· 系列：iba PDA — VMEbus Interface Module for ibaNet / ibaFOB series
规格参数
- 模块类型：VMEbus 光纤接口卡（Interface / Link Module），用于iba PDA系统连接VME基PLC或iba I/O
- 兼容总线：VMEbus VME32 / VME64（ANSI/IEEE 1014-1987，VITA 1-1994）
- VME寻址：A24、A32模式，数据格式 D08(E0)/D16/D32，占用 256 KB VME地址空间
- 光纤链路：Ch1 双向 TX/RX（64 Analogue + 64 Digital I/O），Ch2 单向 TX（64A+64D Output），ST型光纤连接器
- 支持协议：ibaNet（3 Mbit/s、32 Mbit/s Flex），同步全通道传输周期 1 ms（32Mbit Flex小帧可达25 μs）
- 级联能力：最多8块SM128V可通过Ch1光纤级联扩展
- 兼容外设：ibaFOB-io、ibaFOB-4i(-S)、ibaFOB-4o、ibaPADU-8-IO、ibaNet750-BM系列
- 前面板设置：地址DIP开关(S3)、范围开关(S2)、模式开关、硬件复位按钮(T1)
- 状态指示：RUN / LINK / ERR LED（L1~L6），便于现场判断通讯状态
- 供电方式：+5 V DC 由VME背板供给，典型功耗需核对手册（约数瓦级）
- 安装方式：标准6U VME插槽（双高Eurocard，依具体机架定）
- 工作温度：-20 ～ +60℃（工业级，以原厂手册为准）
- 存储温度：-40 ～ +85℃
- 湿度：5% ～ 95% RH 非凝露
- 配套软件：ibaPDA（过程数据录取/分析）、ibaLogic（SoftPLC功能）
- 认证：CE，符合VITA标准
产品介绍
SM128V是iba PDA系统里把VME控制层”桥”出来的关键接口卡。它本身不做模拟量采集，作用是把VME背板上映射的过程数据（或连ibaFOB远程I/O的数据）打包经光纤送到iba服务器做毫秒级录波和分析。现场最常见的用法是插在西门子S5/S7-VME、GE Fanuc VME或ABB Procontrol机箱空槽，让ibaPDA直接抓内部DB块/寄存器变量而不碰PLC程序逻辑。
有一点要注意：它不是模拟量输入卡，别和iba模拟输入模块搞混。我见过新人按”128通道采集卡”买回来插上以为能接传感器——那是ibaPADU或ibaSM系列干的事。SM128V只负责数据链路桥接，配ibaPDA软件授权才能用。
应用场景与行业案例
痛点：轧机/造纸/发电等大设备突发跳车，PLC内部没有足够循环缓存记录故障前瞬态过程数据，查SOE只能看到”某点变0″但不知关联变量时序关系，根因分析寸步难行。SM128V让你在不改控制逻辑前提下，把几十至上百个关键内部变量同步录成COMTRADE/iba格式波形。
典型场景：
- 冶金连轧/冷轧 — 插VME槽桥接Siemens S5/S7-VME，ibaPDA录张力/速度/AGC位置做工艺诊断
- 发电机组 — 接GE Fanuc VME或ABB Procontrol背板，录励磁/调速瞬态过程分析电网扰动
- 造纸/化工 — 配ibaFOB-io远程I/O，SM128V做光纤集中上行，抗变频器强干扰
- 老厂改造 — VME机箱有空槽直接加卡，无需动原控制程序，快速搭在线录波系统
真实案例：
南方某1450热连轧精轧机组，偶发AGC超差甩尾。原S5-155U程序无录波，继保班只能猜。后来在空闲VME槽加了，ibaPDA设50ms扫描抓压下位置、测厚反馈、活套角速度，三次过钢录到液压伺服阀指令与位置反馈存在120ms滞后——确认是伺服阀卡滞不是程序问题。没这卡只能继续瞎换编码器白花钱。
