描述
产品详情
· 型号：PCI354-1022-38（02088-019）
· 品牌：Hybricon / Jasper Electronics
· 系列：派 A 嵌入式 VME/PCI 混合背板；派 B CompactPCI 6U 电源
规格参数
| 参数项 | 派 A：Hybricon VME64x/PCI 混合背板 | 派 B：Jasper 6U 350W cPCI 电源 |
|---|---|---|
| 组件定位 | 无源 14 槽混合背板（P0/P1/P2 VME64x + 32bit/33MHz PCI） | 有源 AC-DC 电源模块，6U cPCI 外形 |
| 物理形态 | 354×233.35 mm PCB，10 层阻抗控制，无外壳 | 229×133×60 mm 金属壳，尾部 38 针（或 47 针）插座+AC 端子 |
| 槽位/接口 | 14 槽（VME64x 与 PCI 混排），前端卡导槽传导冷却 | 38 针 PICMG 2.11 输出插座，AC 90-264V 经端子进 |
| 总线标准 | VME64x IEEE 1014 + PCI 2.2 | cPCI/PICMG 2.11 电源接口 |
| 配电能力 | 背板分发 5V/3.3V/±12V 从机箱电源来，自身无转换 | 输出 +5V@40A、+3.3V@40A、+12V@9A、-12V、+5VSB，PFC>0.99，效率>85% |
| 冗余 | 背板级无冗余，靠机箱双电源并联 | 支持热插拔+N+1 冗余（内部 OR-ing 二极管） |
| 指示 | 无灯（无源） | 前面板 PWR/DC OK/AC OK 灯 |
| 冷却 | 传导冷却（卡导槽带热平面），无风扇 | 自然对流+壳导热，无强制风 |
| 工作温度 | -40~+85℃（传导冷环境） | -20~+70℃ |
| 认证 | IEEE 1101.10/11、IEC 60297-3 | UL/cUL/CSA/CE/CB，PICMG 2.11 |
| 适配系统 | GE Mark VIe 改型 VME 箱、Triconex TMR 机箱、军工嵌算 | 任何 6U cPCI 机箱（AB 800xA 老 cPCI 站、军工通信、测试台） |
| 生命周期 | Hybricon 并入 Elma 后老图号受限，拆机/库存为主 | Jasper 该型随 cPCI 退潮，市面拆机/库存 |
| 易混点 | 同号段被商家当”PCI 采集卡 38 通道”卖（错，那是另一块卡） | 同号段被商家当”Hybricon 背板”卖（错，壳都不一样） |
产品介绍
PCI354-1022-38 02088-019 是编号体系打架的典型：Hybricon 给 GE Mark VIe 类 VME 箱做定制背板时用了这个客户号，Jasper 给同一批项目供 cPCI 电源时也沿用了同一个 02088-019 订货号——结果现在拆机池里两样东西都印这串字。
派 A（Hybricon 背板）是上一轮 IS215UCVEM06A 的”家”：UCV 双槽板插 VME64x 槽，IS200 I/O 插 PCI 邻槽，背板把两者总线连起来还分发机箱电源。传导冷却、14 槽、10 层板，专给密闭防爆或舰载机箱用，没风扇没灯，坏了表现是”某槽卡不识”或”5V 配电压降超差”。

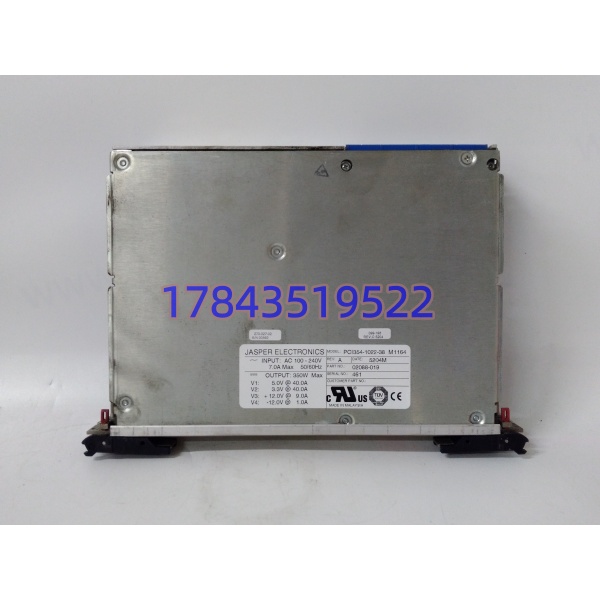

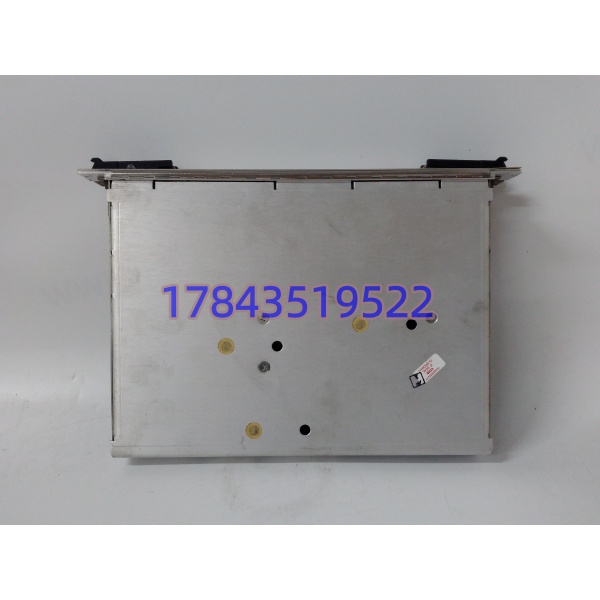

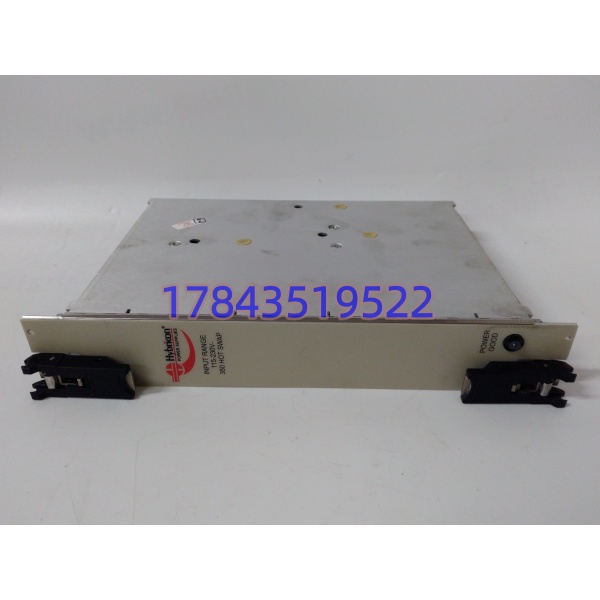

派 B（Jasper 电源）是 6U cPCI 机箱后部的插拔模块，尾部 38 针座插进 cPCI 电源背板，前面 AC 端子接厂电，输出多路给全机箱板卡。热插拔+OR-ing 二极管意味着坏一块另两块继续带载，是 cPCI 系统”不停电换电源”的关键件。
和上一轮 FTA-T-02（Honeywell DO 端子板）、GDD471A001（ABB 高压 DI/DO）比，这两派都不是直接 I/O 件——背板是骨架，电源是心脏。坦白讲采购拿到这号，面标只认 PCI354-1022-38 不够，必须拍实物六面：长条裸 PCB=派 A，带金属壳和 AC 端子=派 B，商家页写”PCI 采集卡 38 通道”是第三样东西（Hybricon 另一块 PCI354 数字 I/O 卡），别凑热闹。
应用场景与行业案例
派 A 场景：
- GE Mark VIe 改型燃机 VME 箱：PCI354-1022-38 背板混插 IS215UCVEM06A（VME64x）与 PCI 光纤通信卡，传导冷却塞进防爆小屋机柜。
- 军工加固计算：14 槽混插 PowerPC 主卡+PCI 采集卡，车载振动环境靠卡导槽传热。
- Triconex 老 TMR 机箱升级：原 VME 背板老化，用 Hybricon 这版替换保槽位兼容。
派 B 场景：
- ABB 800xA 早期 cPCI 历史站：机箱后部 3 块 Jasper 350W 电源 2+1 冗余，坏一块运行不中断。
- 电信测试台：cPCI 仪器卡集群供电，38 针座对 PICMG 2.11 背板。
- 舰载通信：DC 36-72V 输入版 Jasper 电源（同号段变体）进 24V 舰电系统。
真实案例：
某海上平台 Mark VIe 改型 VME 箱 2021 年检修，原 BOM 写”PCI354-1022-38 02088-019″采购单只写型号，供应商发来一块 Jasper 6U 电源（金属壳），现场工程师开箱一看不是背板，退。重发 Hybricon 背板，但背板 14 槽里 VME64x 段 P0 针距和原 IS215UCVEM06A 对得上、PCI 段却比原箱多 2 槽——原来原箱是 12 槽定制裁切版，Hybricon 标准 14 槽板长 20 mm 装不进导轨。最后找原集成商按原箱裁切尺寸订 Elma 继承版，带原 02088-019 标签重贴。老师傅说：”这号不拍六面照发渠道，供应商闭眼抓池子，抓到啥发啥。”
