描述

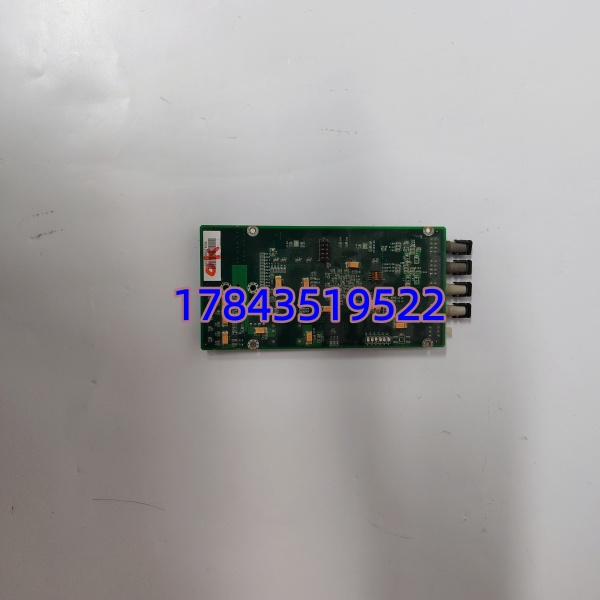

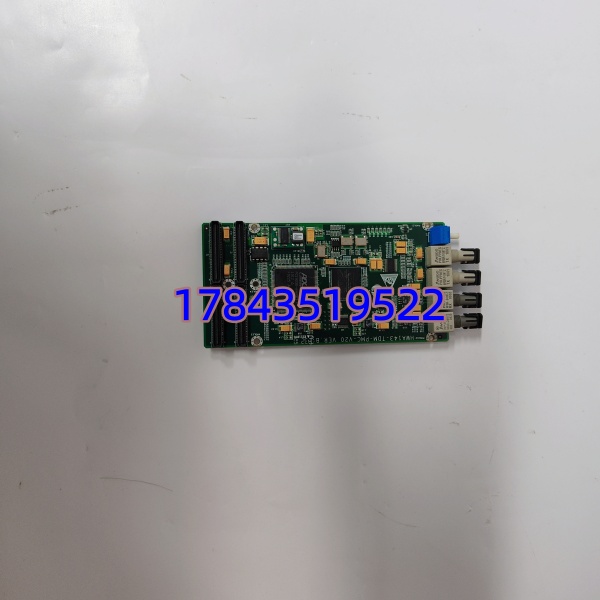

产品详情
· 型号：HWA143-TDM-PMC-V20（版本标记 V20，括号内如”(3)”为内部管理号非硬件区别）
· 品牌：GE Fanuc Embedded Systems / Emerson Intelligent Platforms
· 系列：PMC TDM Interface Module（IEEE 1386）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | HWA143-TDM-PMC-V20（Hardware Revision V20） |
| 制造商 | GE Fanuc Embedded / Emerson Intelligent Platforms（原 Abaco/SBS PMC 产品线） |
| 形态规格 | Standard PMC（PCI Mezzanine Card），74mm × 149mm，符合 IEEE 1386 / IEEE 1386.1 |
| PCI 总线接口 | 32-bit/33MHz 或 64-bit/66MHz PCI 2.2 兼容（Target 模式，部分版本支持 Master） |
| TDM 功能 | 时分复用通道，典型支持至 256 Timeslots（依固件配置，可映射 E1=32slot / T1=24slot） |
| 支持线路标准 | E1（2.048 Mbps）、T1（1.544 Mbps）及自定义串行帧结构 |
| 时钟同步 | 板载低抖动 PLL，支持外部 REF CLK 输入及多 PMC 卡级联同步（Tx/Rx 时钟独立可配） |
| I/O 连接器 | PMC Pn4（64-pin）和/或 Pn5 rear I/O；部分版本提供前面板 SMA/BNC 测试点 |
| 驱动与软件支持 | VxWorks、Linux（用户空间/内核）、Windows XP/7/10 驱动 + API 开发库（GE/Abaco BSP） |
| 工作温度 | -40℃ ~ +85℃（工业/军温级，依具体 Option 后缀——商业级 0~70℃ 亦存在，核对标签） |
| 存储温度 | -55℃ ~ +125℃ |
| 湿度 | 5% ~ 95% RH，无冷凝 |
| 功耗 | 典型 3.5W ~ 5.0W @ 3.3V/5V（取自卫宿主载板） |
| 加固工艺 | 部分批次带 Conformal Coating（三防漆），符合 MIL-STD-810 振动/冲击指导（依 Option） |
| 认证参考 | CE、RoHS，可选 DO-160 章节符合性（依最终客户配置） |
| 配套文档 | GE Embedded Manual — PMC TDM Interface Programming Guide（具体以出货 BSP 内含 PDF 为准） |
产品介绍
雷达信号处理机柜里老载板挂掉，最麻烦的就是找不到对应 PMC 卡——某次在某所 VME 系统升级就因为买成 PCI-Express 版本根本插不进。HWA143-TDM-PMC-V20 的定位非常明确：它是挂在 VME 或 cPCI 宿主载板 PMC 槽上的 TDM 接口卡，负责把多路 E1/T1 或自定义串行时隙经板载 PLL 解帧后通过 PCI 总线交给主控 CPU，典型用在遥测解调、声纳阵元同步采集、飞行控制数据记录等需要微秒级确定性延时的场合。它不能独立工作，也没法直接插 PC 主板 PCI 槽（金手指定义不同且缺 I/O 面板），采购前必须先确认你载板是标准 IEEE 1386 PMC 插槽且有对应 Pn4/Pn5 后 IO 引出。
商业价值在于单卡聚合 256 时隙减少载板槽位占用，软件可配帧结构省掉外部复分接硬件，宽温加固版适合车载/舰载/机载环境。但要注意——部分后来 Abaco 出的 PMC 型号（如 PMC-TDM-xxx 系列）I/O 定义略有差异，混用时一定核对 Pn4/Pn5 pinout 与 BSP 版本，别光看型号像就直接替。（具体 Option 后缀决定有无三防漆及 I/O 面板形式，请以实物标签及 GE/Abaco 原厂 datasheet 为准）
替换与升级建议
✅ 直接替换
- HWA143-TDM-PMC-V20（同 Rev 或不同 V 后缀，仅日期代码不同）→ 直接替换，PCI ID 相同，驱动与 FPGA 配置兼容，拔旧插新重引导载板即可，无需改应用层。
- 同系早期 V10/V15 硬件版本 → 通常固件向下兼容，但新 BSP 可能不再测试老 Rev，建议升级 BSP 后验证 TDM 时隙映射无偏移再投产。
⚠️ 软件兼容（需核对手册/BSP）
- Abaco/GE 后续 PMC-TDM 系列（不同 P/N 但同类功能）→ 电气与 PCI 接口兼容，但 Vendor/Device ID 或 Subsystem ID 可能不同，需更新驱动 inf 或在 BSP 中加 Device ID，改动约 1~2h 重新编译内核模块/应用。
- 从 PMC 迁移至 PMC-X（PCI-X）或 XMC（PCIe）版本 → 物理插槽不兼容（XMC 有额外高速差分对），需换载板或加 PMC-to-XMC 适配器，不建议关键系统自行改。
❌ 硬件不兼容
- 标准 PCI / PCIe 插卡（全长或半长）——物理尺寸、金手指定义完全不同，不能插入。
- 非 IEEE 1386 PMC 载板（如某些定制 CMF 或 CompactFlash 尺寸 mezzanine）——背板针定义不对等，硬插会损卡。
