描述
产品详情

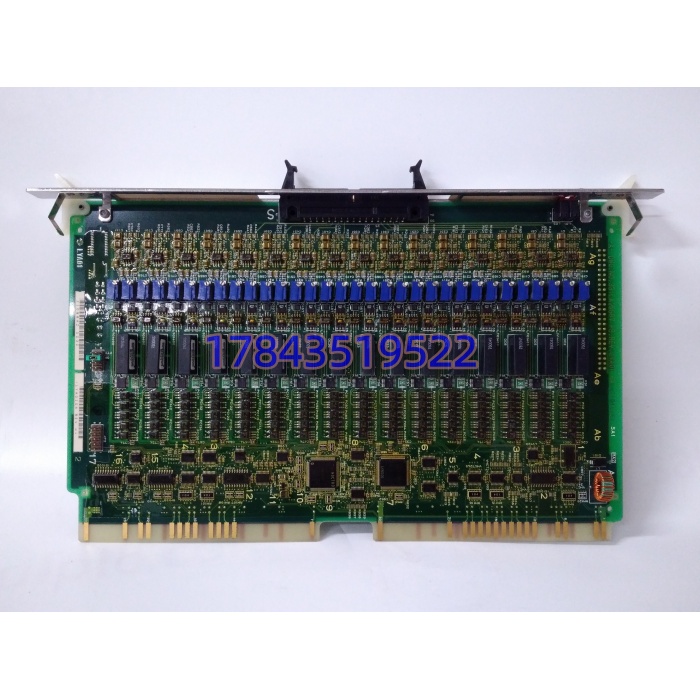

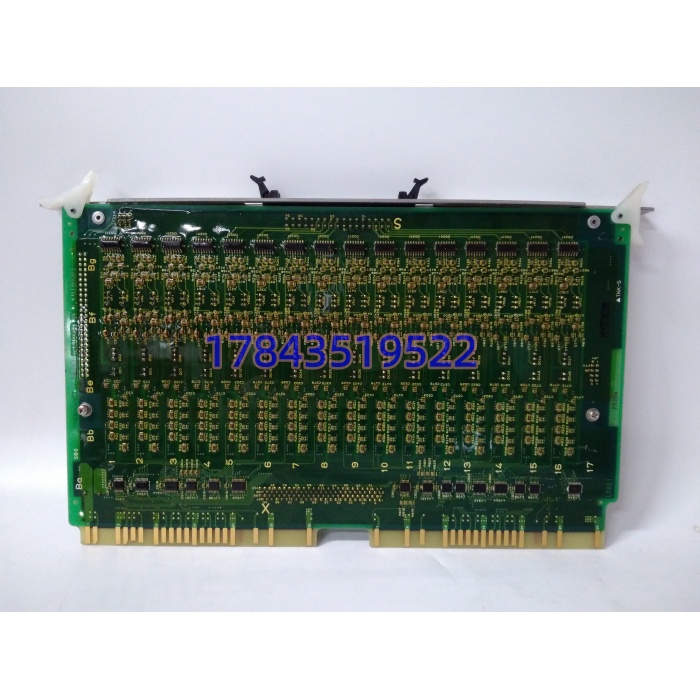

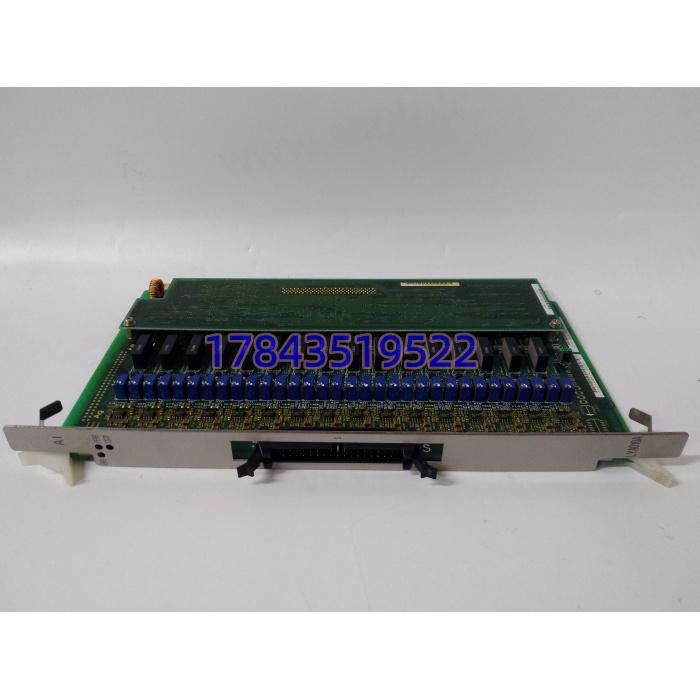

· 型号：LYA010A
· 品牌：HITACHI（日立）
· 系列：HIACS H-System（H5000 / H7000）
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | LYA010A |
| 制造商 | Hitachi, Ltd.（日本） |
| 模块定位 | H-System DCS 模拟量输入卡（AI），非伺服/非 PLC 混合 I/O |
| 适用系统 | HIACS H5000 / H7000 I/O 机架，配 LYT010A 端子板 |
| 输入通道 | 16 路（单端，部分固件可选差分） |
| 信号类型 | 4–20mA DC 默认，0–20mA 软件可配（电压型需端子板跳线改 0–5/0–10V） |
| 输入阻抗 | ≈250 Ω（4–20mA 回路） |
| A/D 分辨率 | 16 bit |
| 精度 | ±0.1% FS @ 25℃ |
| 转换周期 | 约 50 ms/通道扫描（以原厂手册为准） |
| 隔离 | 通道对地光电隔离 >500 VAC，通道间不隔离 |
| 诊断 | 每通道开路/短路检测，断线上下拉可选，模块 RUN/ERR/COM LED |
| HART | 可选透传（依赖系统固件与端子板版本） |
| 供电 | +24 VDC 经背板，典型 <4 W |
| 安装 | 插 H-System I/O 机架底座，前置锁扣，金手指背连接器 |
| 环境 | -10~+60℃，5–95% RH 非冷凝，IP20 |
| 合规 | CE / UL / IEC 61000-4 EMC Level 3 |
产品介绍
DCS 里最不起眼但停表最多的，往往是 AI 卡不是控制器。LYA010A 在 HIACS 柜中只做一件事：把现场 16 个变送器回路的 4–20mA 稳稳收进 16 位 AD，通道对地光电隔离掐断变频器柜串过来的地环流，哪路断线短路直接在操作员站弹 Channel Fault——不用再像老式隔离栅那样逐点拔线量。在某个 300MW 机组辅机改造里碰到过，原柜用早期非隔离 AI 卡，汽水系统 4 路水位同时飘 2%，查了一周是补水泵变频柜接地不和 AI 机架共地；换 LYA010A 重做屏蔽单点接地后，漂移剩 ±0.3% 以内。
对热电厂辅控、化工装置、纸浆线这种”几千个模拟点常年跑”的场景，它的商业价值是单卡密度和诊断粒度：16 点/卡比早期 8 点卡省一半槽位，断线方向（upscale/downscale）可软配让联锁逻辑好写很多。但必须挑明：它只收模拟输入，想带阀门定位器回讯要用 AO 卡（如 LYA020A 类），想采热电偶得外加变送器，不能直接接 TC；另外 HART 透传不是所有固件都有，老 H5000 早期版本只透不行组态，买前让厂家报清楚 F/W 戳。
替换与升级建议
- ✅ 直接替换
- LYA010B：同 16 路、同背板、同端子板，B 版主要是元件批次与诊断 LED 微调，H5000/H7000 机架热插拔互换，开机无需重下装点表（建议仍做一次 I/O 校验）。
- ：功能等价，可混插同机架，但建议同柜同批便于追溯。
- ⚠️ 软件兼容（需改配置）
- LYA011A（若贵系统存在该派生）：通道数或隔离结构有差异时，需在 HIACS 组态里重选模块类型、重下发 I/O 点表，工程量约 0.5 人天，不停机下装但建议检修窗口做。
- 电压型采集改造：现场若原来是 0–10V 信号， 需配合 LYT010A 端子板改跳线+在控制器取消 250Ω 折算，误用电流模式会把 0–10V 读成满量程截断。
- ❌ 硬件不兼容
- 日立 L 系列 / MICRO-EH 的 PLC 模拟量模块：机械尺寸、背板总线、组态软件（Pro-H 与 HIACS EXA 不通）全不同，不能插进 H-System 机架。
- ：完全两类产品，驱动 200V 电机的三相 PWM 机和 24V 背板 4–20mA 采集卡没有任何互替关系。
- 非日立体系 AI 卡（ABB/横河/和利时）：端子定义、背板、组态全不通。
