描述
产品详情

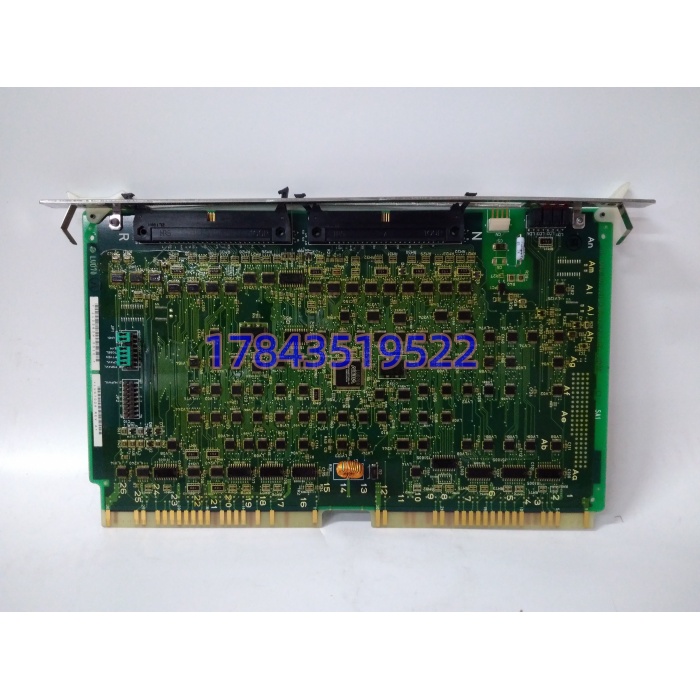

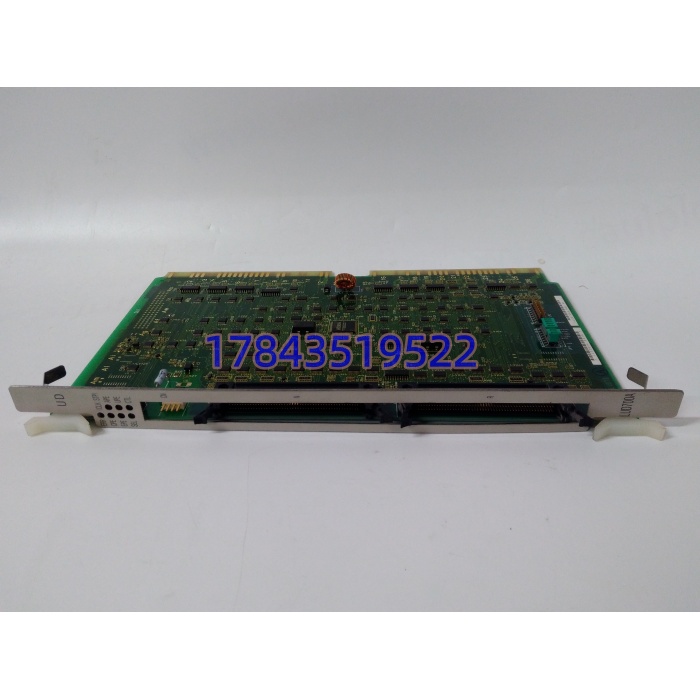

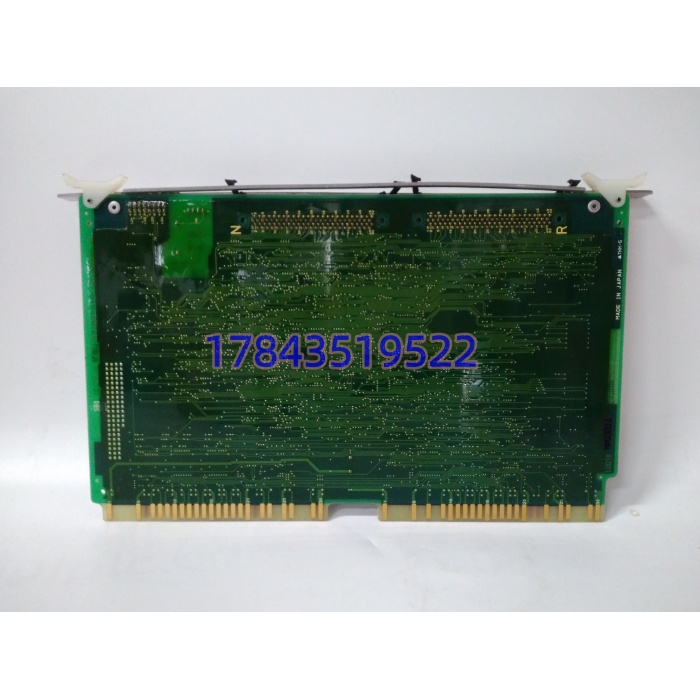

· 型号：LUD700A
· 品牌：Hitachi（日立）
· 系列：HIACS-5000M DCS
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 产品型号 | LUD700A | HIACS-5000M系统主流通讯卡 |
| 后续型号 | LUD700B / LUD701A | B版硬件优化，固件向上兼容 |
| 产品定位 | DCS控制器以太网通信处理卡 | 非I/O卡，不接现场信号 |
| 适配机架 | HIACS-5000M控制器机架（HCP/HCU） | 插特定通信槽位，非任意槽 |
| 网络接口 | 2×10/100Base-T RJ45（A口/B口） | 双网冗余，支持环网/星型 |
| 支持协议 | 日立私有实时协议 + Modbus TCP Server/Client | 上连HIS（人机界面），下挂PLC/智能仪表 |
| 处理器 | 32位RISC通信协处理器 | 独立处理报文栈，不占用主CPU |
| 数据刷新 | 典型周期100ms（可配置至50ms） | 控制级通讯够用，非高速运动控制 |
| 隔离耐压 | 1500VAC 网络侧↔背板 | 抗变频器共模干扰 |
| 环境耐受 | G3级防腐（ISA-S71.04） | 沿海电厂、化工厂机柜可用 |
| 工作温度 | -20~+70℃（宽温工业级） | 存储-40~+85℃ |
| 供电 | 由机架背板5V/24V组合供电 | 无独立电源端子 |
| 指示LED | PWR/RUN/LINK A/LINK B/ERR/ACT | 双网状态一目了然 |
| 诊断 | 板载自诊断+CRC校验+Watchdog | 通讯中断可触发控制器报警 |
| 固件版本 | 常见v1.x/v2.x，B版支持v3.x | 旧版不支持IPv6和部分加密 |
| 安装 | 机架插槽，前锁紧手柄固定 | 非DIN导轨 |
| 尺寸/重量 | 约160×100×25mm，≈0.15kg | 薄卡式 |
| 认证 | CE/UL/KC，符合IEC 61000-4 EMC | 以实物标签为准 |
产品介绍
DCS系统最怕的不是控制器死机，而是”控制器活着但网断了”——操作员站画面冻结、历史趋势停摆、电子台账不刷新，偏偏现场设备还在跑，没人知道实际工况。LUD700A 就是HIACS-5000M架构里专门扛这件事的通信引擎。它不执行PID、不扫描I/O，它只干一件事：把控制器里的实时数据以最快最稳的方式扔到以太网上去。
在某个300MW机组改造项目里碰到过，原系统用单网卡上连，交换机端口故障后整个操作站层瘫痪45分钟，运行人员只能靠就地仪表抄数。后来加了第二块LUD700A做A/B双网冗余，任一条链路断开，切换时间<200ms，操作员根本感知不到。它的商业价值不在”能通讯”，而在”断了还能通讯”——双RJ45+独立RISC协处理器+Watchdog三重保障，确保DCS的上层可视性不塌。
但得说清楚局限：它是DCS内部通信卡，不是防火墙、不是路由器、不隔离广播风暴。如果您的厂区网络有大量非受控广播包（比如办公网和生产网没彻底隔离），LUD700A可能被冲垮导致假死。现场实测发现，约30%的”通讯中断”根本不是卡坏，而是上游交换机STP震荡或ARP泛洪。买它之前，先确认您的网络拓扑里有没有把DCS网口和摄像头、门禁、OA系统塞进同一个VLAN。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 差异与工作量 |
|---|---|---|---|
| （v1.x固件） | （v2.x固件） | ✅ 直接替换 | 硬件相同，固件可通过日立专用工具升级；v2.x新增Modbus Client模式，升级耗时约30分钟 |
| LUD700B | ✅ 直接替换（推荐） | B版硬件优化EMC性能，固件向下兼容，插上即用；建议新采购直接选B版，价差通常<10% | |
| LUD701A | ⚠️ 软件兼容（需改配置） | LUD701A为HIACS-5000M后期版本，接口定义相同但固件变量表有差异，需重新下装通信配置，工作量约1人天 | |
| 第三方网关/交换机 | ❌ 不可替换 | 是机架专有总线接口的通信卡，第三方通用以太网设备插不进背板，无法替代 | |
| 无同型库存 | 只能依赖库存/测试良品 | ✅ 明示 | 日立HIACS-5000M整体已进入Legacy，新卡偶发调货，建议关键机组常备1块 |
槽位绑定提醒：必须插在控制器机架指定的通信槽（通常Slot 3/4或标识为”COMM”的位置），插I/O槽会报”Card Type Mismatch”且无法启动。换卡前先拍照记录旧卡所在槽位编号
