描述
产品详情

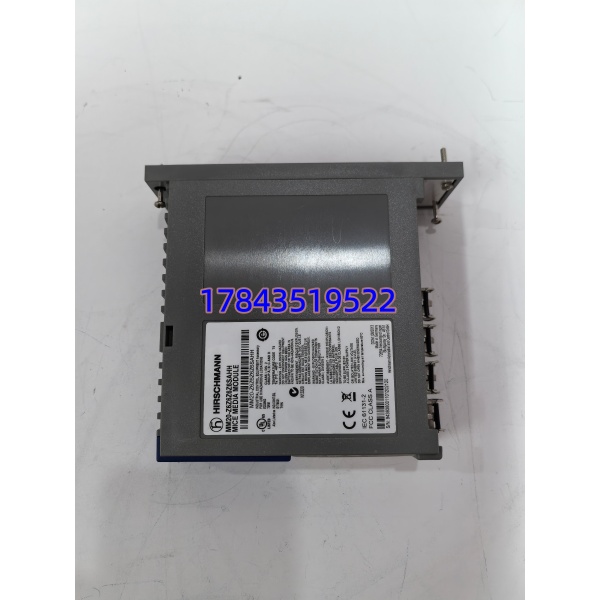

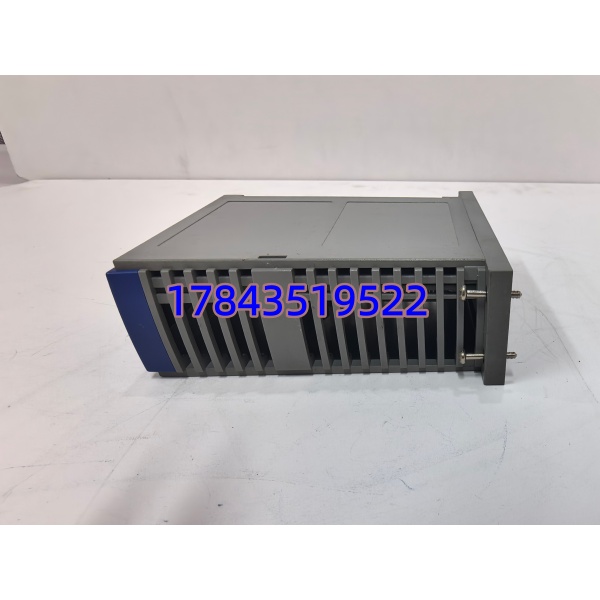

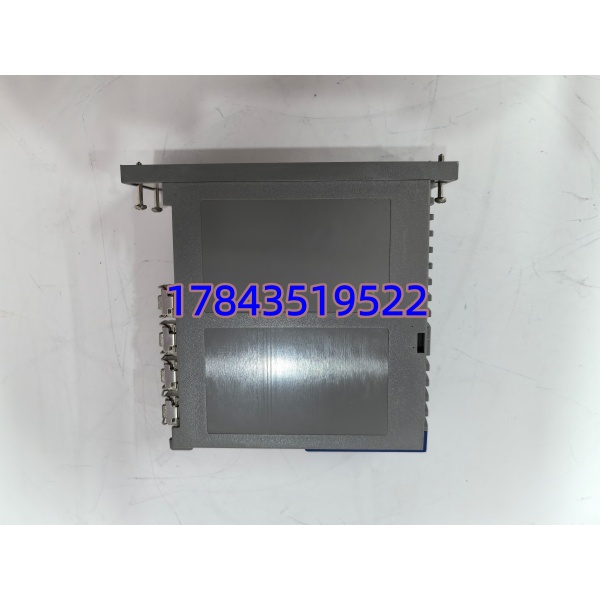

· 型号：MM20-Z6Z6Z6Z6SAHH
· 品牌：Hirschmann（Belden Inc.）
· 系列：MICE MM20 介质模块（兼容 MS20 / MS30 系列主机）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | MM20-Z6Z6Z6Z6SAHH |
| 订货号 (Order No.) | 943938001 |
| 产品类型 | MICE 系列管理型以太网交换机介质模块（Media Module） |
| 兼容主机 | MS20-xx、MS30-xx、MS4128（需匹配插槽数，MM20 为 2/4 槽位机型用） |
| 端口配置 | 4 × 100BASE-FX SFP 插槽（SFP 收发器需单独采购，支持多模/单模/Cu SFP） |
| 速率标准 | IEEE 802.3u 100Mbps Fast Ethernet，全/半双工自协商 |
| 供电方式 | 由 MS20/MS30 主机背板直接供电，典型功耗 ≈ 4.0 W |
| 管理方式 | 通过主机网管—Web / SNMP v1/v2c/v3 / CLI；支持 VLAN、IGMP Snooping、端口镜像、ACL |
| 冗余协议 | HiPER-Ring®、RSTP（IEEE 802.1w）、MSTP、MRP |
| 工作温度 | 0 ℃ ~ +60 ℃（标准版 SAHH；宽温敷形涂层版为后缀不同型号，请以原厂 PCN 为准） |
| 存储温度 | -40 ℃ ~ +70 ℃ |
| 相对湿度 | 10% ~ 95%（无冷凝） |
| 防护等级 | IP20（安装于机柜/控制箱内） |
| EMC/抗扰度 | EN 61000-4-2/3/4/5/6；IEC 61850-3 / IEEE 1613 认证 |
| 机械标准 | IEC 60068-2-6（振动）、IEC 60068-2-27（冲击 15g/11ms） |
| 安装方式 | 插入 MS20/MS30 主机背板插槽，支持热插拔（Hot Swap） |
| 指示灯 | 模块 RUN LED + 每端口 Link/Act/FDX LED |
| 认证 | CE、cULus 508、ISA 12.12.01 Class I Div.2 |
产品介绍
在某个水泥厂环网项目里碰过——MS30 做 HiPER-Ring 冗余骨干，某台子站的 MM20 介质模块因现场光缆端面积污引入 ESD 击穿一个 SFP 口，环网降级成链状，PLC 与上位 MES 间歇性丢包。这个 SAHH 本质上就是 MICE 模块化主机的”光纤四肢”：本身不带光模块，插进背板后给你 4 个标准 100M SFP 插槽，收发器按现场光纤距离另配多模(2km)或单模(20/40km)。严格来说，SAHH 后缀代表标准温区无敷形涂层版本，若你现场是户外 -40℃ 变电所，要确认后缀是否应为 SAHK 或带涂层版本——混插一般能识别，但老 MS20 早期固件（低于 v3.2）可能读不出新版模块 EEPROM，建议升到官方推荐版本。
从供应链角度看，这是 Belden 老 MICE 一代产品线，欧美渠道已公告 Last Order Date 2023-12-31（RS Components 标记 Discontinued by Manufacturer），新项目推 MSP 系列固定端口交换机整体替代。但国内大量存量 MS20/MS30 还在跑十年以上——它属于 ABC 分类里典型的低周转高停机损失件（C类动量少但A类影响），新件靠库存尾货或优质拆机，交期从现货到无货不定。TCO 最优解不是无限囤，而是按在运主机台数的 10%~15% 设 Buffer Stock，或区域几套装置共用一块冷备件。
应用场景与库存策略
/ 组成的工业环网骨干一旦介质模块失效（SFP 口静电击穿或背板接口氧化），整段环网分裂引发 PLC 掉站——而原厂该型号已进入 EOL 阶段，常规采购周期从 2 周到”无新件可订”，这才是真正的痛点。
- 冶金/水泥现场环网（ 做 HiPER-Ring，下挂多台远程 IO）→ 光纤距离远必用 SFP → 建议按主机台数 N+1 冷备件（整机模块）入防爆柜干燥区，SFP 收发器另备一对做跳线测试。
- 市政污水/电厂辅控（多套 分散布置且同型号通用）→ 跨站点模块可互换 → 建议区域中心集中备 1~2 件共享池，不必每台一备，降低呆滞。
- 旧网改造/扩容→ 新项目勿再购此模块，直接整台换 Hirschmann MSP 或 BOBCAT 系列；存量延寿 → 趁还有渠道尾货做一次 LTB（Last-Time-Buy），数量 = 现网装机量 × 预估剩余寿命年 ÷ MTBF 经验值 + 安全系数 1~2。
- SAHH vs SBH 混用→ 通常可互换插入同型号 / 背板，但涂层与硬件版本不同，互换前核对主机固件版本是否完整支持——以原厂兼容矩阵为准。
真实案例：华东某 220kV 变电场综自系统，三条 110kV 线路保护装置经 +SAHH 组环网。第五年梅雨季凝露导致某端口 ESD 损坏，环网降级为链型运行。库房只有铜口模块无 SAHH，原厂已停产出新件需等欧洲调拨，实际停机等待 13 个工作日（幸好未发生保护拒动事故）。事后按在运 数量 12% 购入两块全新尾货做冷备，再没被动挨打。
常见问题解答 (FAQ)
Q1：这款 MM20-Z6Z6Z6Z6SAHH 停产了吗？现在还能买到新件吗？
A：根据 Belden PCN 及 RS Components 标注，Last Order Date 为 2023-12-31，已 Discontinued。目前国内渠道偶有全新原装尾货、库存品及测试拆机件流通，急用建议同时询价三者并核查成色——别赌”随时能订”。
Q2：SAHH 和 SBH / EAHH 后缀有什么区别？能互相替代插 吗？
A：Z6Z6Z6Z6=4×100M SFP，S=SNMP管理，A=HiPER-Ring，H/H=硬件版本批次。SAHH 与 SBH 通常可互换插入同型号 / 背板插槽，但宽温敷形涂层版后缀不同。严格来说部分早期 固件需 ≥v3.2 才能正确识别新版介质模块 EEPROM，建议先确认主机固件版本。
Q3：Last-Time-Buy 该买多少？怎么算？
A：按公式：LTB数量 = 现网装机SAHH数量 × 剩余计划服役年数(通常5~7年) ÷ 预期平均无故障年限(参考10~12年) + 缓冲库存(1~2件)。保守做法多买 1 件做保险——比三五年后天价淘拆机或被迫整体换交换机划算得多。
Q4：新项目有没有向上兼容替代方案？
A：无新型介质模块向下兼容老 背板。新项目推荐整台换 Hirschmann MSP30/BOBCAT 系列固定端口管理型交换机（内置 SFP）。若必须延续 主机，只能继续用 MM20 系列介质模块（含 SAHH/SBH），不存在”新型 MM 模块插老背板”。
Q5：全新原装、库存新、拆机翻新怎么辨别？避坑要点？
A：查 Belden Hirschmann 激光印序列号标签与 943938001 订货号字体（假标常过亮或有毛边）。要求卖家提供上机读取截图——主机 Web → Module Info，核对 Part Number 与 Serial。拆机件必须附通电老化 + 四口 SFP Link 测试视频，拒绝”只测外观”。
