描述
产品深度介绍

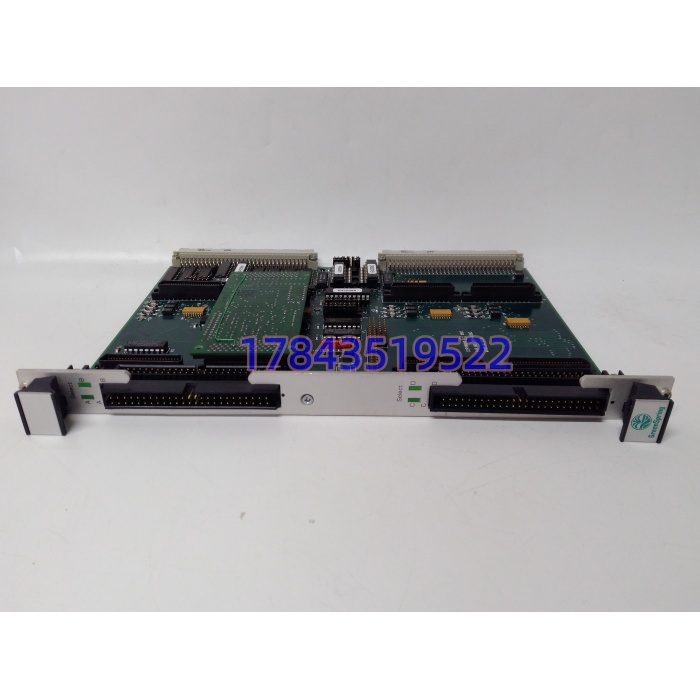

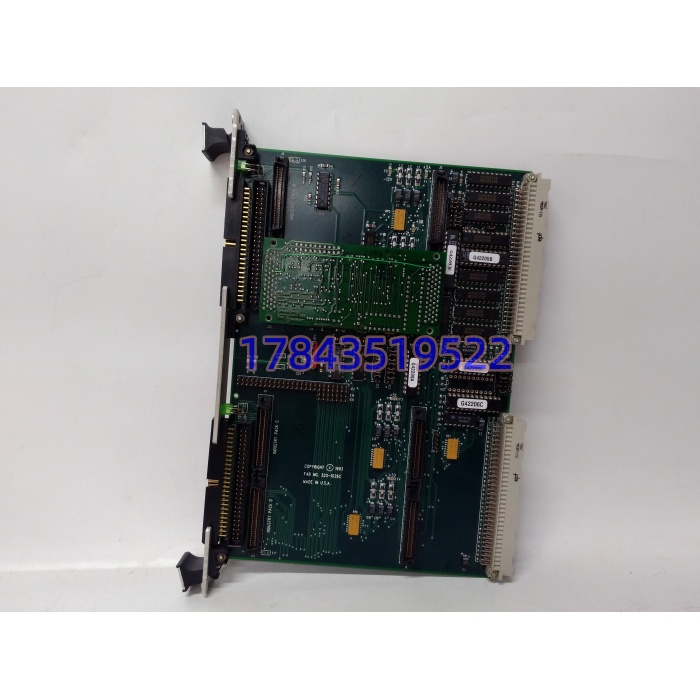

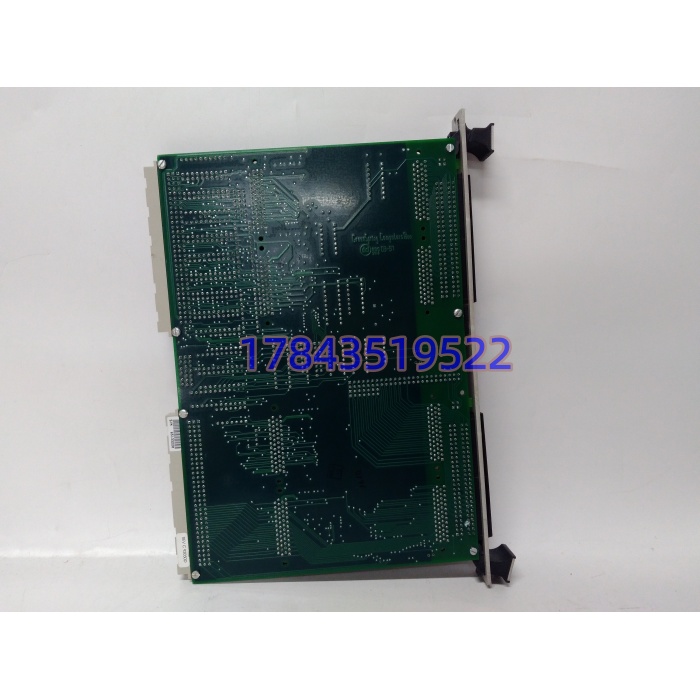

雷达信号处理机箱半夜报”IP slot B 无响应”，查下来 320-1026C 的 B 槽 IP 模块没坏，是载板 B 侧中断路由芯片冷焊，VME 主机扫不到。GreenSpring 320-1026C 就是 VME 机箱里那块”转接架”——本身不采集信号，把 VME64 背板地址空间拆给前面两个 IndustryPack 槽，每个 IP 模块（比如 VIPC610 上插块 IP-ADC16 或 IP-Serial）各带 2 路独立中断接 VME IRQ1–IRQ7，前面板 LED 管 PWR/RUN/FAIL/IPA/IPB。老军工/航电/粒子加速器控制系统里它比单功能卡灵活：一块载板变出 AI+串口+CAN 三种 IP 组合，换 IP 不用动 VME 背板。
跟单功能 VME 卡（如 MVME 系列自带 AI）比，320-1026C 的差异化在”IP 生态复用”——VITA 4.0 的 IP 模块几十块通用，载板只管总线和中断，升级 IP 不动载板。短板直说：GreenSpring 这条线早随 SBS 并入 Mercury，320-1026C 新件基本清库，市面流通拆机/New Surplus；它不吃 ABB/GE 固件，离开 VME 机箱单用没意义。ADEPT 320-1026C 是另一款 24 V DIN 轨混合 IO 板，尺寸 100×50 mm，跟 VIPC610 的 233×160 mm 6U 卡完全两物，商家混标时看正面丝印最准。
关键技术规格
| 参数项 | 规格值（以 GreenSpring VIPC610 / 320-1026C 手册为准） |
|---|---|
| 产品定位 | VME64 IndustryPack 载板（Carrier） |
| 总线接口 | VME64 Rev C.1，A32/A24 地址，D32/D16 数据，主/从模式 |
| IP 插槽 | 2 个（前槽 IPA / 后槽 IPB），ANSI/VITA 4.0 标准 |
| IP 中断 | 每 IP 2 路独立，可映射 VME IRQ1–IRQ7 |
| 时钟 | 板载 FCLKA 同步时钟架构（部分版本 PCIe 桥） |
| 背板供电 | +5 V DC（典型 3 A）、+12 V、-12 V（VME 背板引入），总功耗 ≤15 W |
| 隔离 | IP 槽↔VME 逻辑光电隔离（依插入 IP 模块而定） |
| 诊断 | 前面板 LED（PWR/RUN/FAIL/IPA/IPB）、BIST 自测、备份电池保 SRAM/时钟 |
| 热插拔 | 支持 VME 标准热插拔（IP 模块可单独拔插，载板本身建议断电） |
| 安装 | 6U VME 单槽（233.35×160×20 mm），Eurocard |
| 工作温度 | -40~+85 ℃（工业宽温，军工级涂覆依批次） |
| 存储温度 | -55~+90 ℃ |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护 | IP20 柜内 |
| 认证 | CE / UL / RoHS / 部分批次 MIL-STD-810G 环境 |
应用场景与行业案例
某航天地面站遥测机箱，VIPC610（320-1026C）上插 IP-ADC16（16 位 AD）和 IP-CAN，跑 QNX 采天线伺服反馈。夜班 CAN 侧丢帧，维护查下来载板 IPB 槽接触簧片氧化，B 侧 IP 模块供电时断时续。备件柜有同号 New Surplus（厦门仓 2019 年入 SBS 原包装），断 VME 机架电源、拔旧载板（先拔 IP 模块避免掰弯针）、新板插槽、IP 模块照旧照片复原、上电 VME 扫描到载板+2 IP 全绿，遥测恢复。老工程师说：”这载板单买六七千，但遥测断半小时卫星过顶窗口就没了，那损失不是钱能算的。”
- 军工雷达信号处理：VME 机箱里 320-1026C 载 IP-FFT 和 IP-Serial，前端中频采集+后端光通信分槽独立中断，非它不可是因为 VITA IP 生态老系统验证成本高。
- 粒子加速器束流监测：IP-ADC 采束流变压器信号，IP-Timer 打时间戳，载板把两 IP 中断分 IRQ 不同级，主机调度不抢。
- 航电综合测试台：一块 VIPC610 变出 AI（应变）+ CAN（飞控总线）+ RS422（GPS）三种 IP，省三块单功能 VME 卡槽位。
- 水电厂机组状态监测老系统：90 年代 VMIC 机箱补 IO，载 IP-Relay 做事故跳闸记录，宽温版扛泵房 0~70 ℃。
- 科研院所光谱仪控制：VME 主机跑 Linux，320-1026C 载 IP-DAC 驱光栅步进，FCLKA 同步保证多轴扫谱不抖。
采购与技术避坑指南
- 品牌别看错：GreenSpring 320-1026C = VIPC610 载板；ADEPT 320-1026C = 机器人 24 V 混合 IO 板（145×98 mm DIN 轨）；ABB 标 320-1026C 是纯引流。下单前拍正面激光标：有 “GreenSpring” + “” + “320-1026C” 才是 VME 载板。
- IP 模块不随板：买 320-1026C 裸载板不含 IP 模块，现场若原柜是”载板+IP-ADC16″组合，补件时两块分开买或要求商家成对测试。
- 中断跳线：载板上 IRQ 路由有跨接线（W1-Wn），换板照旧板微距拍照复原，否则 IP 中断映射到错误 VME IRQ 级，主机驱动认不到。
- 背板电源余量：载板本身 ≤15 W，但插满两块 IP（如 IP-ADC16 + IP-CAN）总耗可能到 25 W，老 VME 电源模件（如 5 V/20 A）留 20% 余量重算。
- ESD 静电：拔 VME 板必须防静电手环，6U 板金手指长 160 mm，徒手捏一道静电火花打穿 BIST 芯片，上电 FAIL 灯常红。
