产品深度介绍
电厂除灰 PLC 柜夜班，DCS 趋势里 3# 仓泵压力值半夜跳变 ±5 %，查下来不是变送器问题——是 PLC AI 卡和现场 24 V 电源不共地，接地环路引入变频器共模，4-20 mA 信号在 250 Ω 采样电阻上叠加了 1.2 V 交流哼声。Eurotherm G408-0001 就是这种场合的”消环器”：串在变送器（两线 4-20 mA）和 PLC AI 之间，输入侧吃现场来的环流信号，内部 ASIC + 隔离 DC/DC 把输入/输出/电源三域完全切开（1800 V DC 介电），输出侧重新发一份干净的 4-20 mA 给 PLC，接地环路当场断掉。SW1 拨 18 档输入量程（20 mV / 5 mA / 5 V / 100 V 等），SW2 拨输出量程（0-5V/0-10V/4-20mA/0-20mA），两个微调电位器调零位和满度，出厂默认 4-20mA→4-20mA，精度 ±0.35 % FS，响应 200 ms。
跟普通 1 入 1 出隔离栅（如 P+F 或 MTL）比，G408-0001 的差异化在”现场拨码不改线”——工程阶段量程定错，不用换卡，拨 DIP 就行；跟 Emerson 248 压力变送器（也被某些店标成 G408-0001）比，它不测压力、不吃工艺介质、背后没有 1/4 NPT 引压口，只有端子排。短板直说：Ultra SlimPak 线 Eurotherm 已归 Watlow 维护期，新件基本 New Surplus；带电不准动 DIP 开关（原厂手册明写”Severe damage will result”），老卡 DIP 簧片氧化会导致量程漂移。MTBF 按 Eurotherm 老手册推算 >100,000 小时，但电解滤波电容 15 年拐点会起纹波。
关键技术规格
| 参数项 | 规格值（以 Eurotherm Ultra SlimPak G408-0001 Datasheet 为准） |
|---|---|
| 产品定位 | DC 供电、DC 输入、现场可配置隔离信号调理器 |
| 输入信号 | DC 电压 10 mV–100 V（12 档）/ DC 电流 1–100 mA（6 档），SW1 拨选 |
| 输出信号 | 4-20 mA、0-20 mA、0-1 mA、0-5 V、0-10 V（G408-0001）；±5/±10 V 为 G408-1001 |
| 出厂预设 | G408-0001：输入 4-20 mA，输出 4-20 mA |
| 精度 | ±0.35 % FS（输入 >2 mA 或 >20 mV），典型线性度更好 |
| 响应时间 | 200 ms（满阶跃） |
| 隔离耐压 | 输入↔输出↔电源 1800 V DC 介电，消除接地环路 |
| 供电 | 9–30 V DC 外接（典型 12/24 V DC），<5 W |
| 调校 | 零位/满度电位器各一，50 % 范围内微调 |

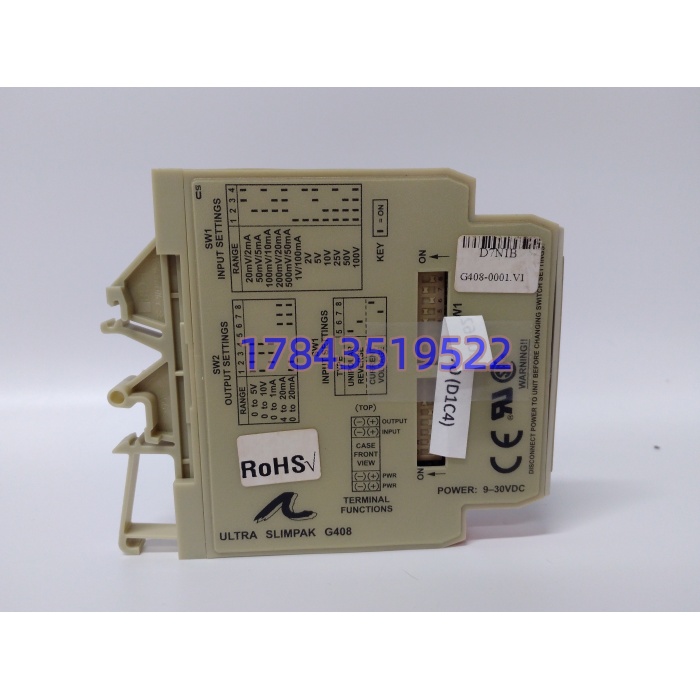

| 配置接口 | SW1（输入类型+量程+单/双极）、SW2（输出类型+量程） |
| 安装 | 35 mm DIN 导轨（EN 60715），超薄壳约 12.5 mm 宽 |
| 工作温度 | 0–55 ℃（运行），部分渠道标 -40–85 ℃ 是存储不是运行 |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护 | IP20 柜内 |
| 认证 | CE / UL 508 / CSA / RoHS |

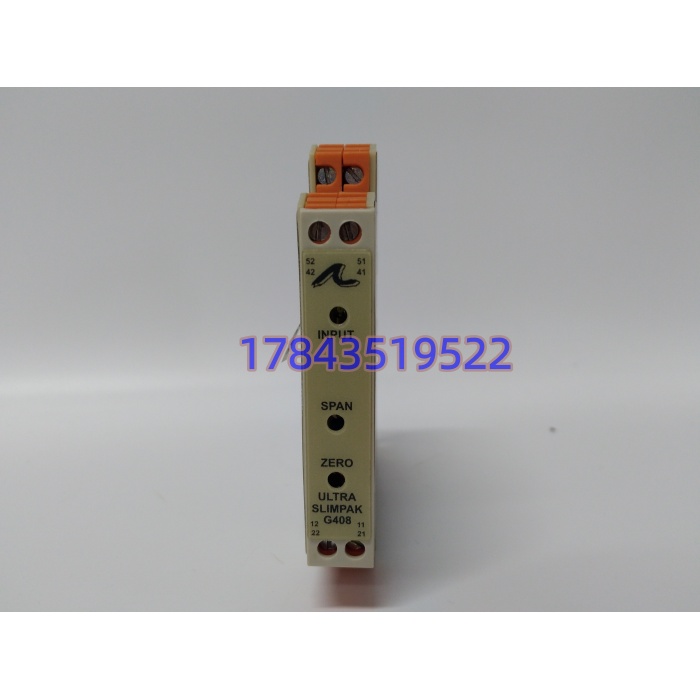

| 端子 | 螺丝端子，电源 21-22、输入 41-42、输出 51-52 |
应用场景与行业案例
某 300 MW 机组除灰 PLC 柜，3# 仓泵压力 DCS 趋势半夜跳变。仪表工到柜前，Fluke 115C 串在变送器回路里测到叠加 1.2 V AC 哼声，PLC AI 卡和现场 24 V 不共地。备件柜有同号 New Surplus（2020 年入 Eurotherm 原包装，上海仓转），断 PLC 机架 24 V 外供、串在变送器 4-20 mA 回路和 PLC AI 之间、SW1/SW2 照出厂 4-20→4-20 不动、9-30V 端子接柜内独立 24 V 隔离电源（不跟 PLC 背板 24 V 混）、上电输出 12.8 mA 对应现场值、DCS 趋势跳变消失。热工主任说：”这隔离器单买七八百，但仓泵压力误动导致输灰堵管停一次，冲管人工加停机损失够买一抽屉。”
- 电厂除灰/化水：两线变送器 4-20 mA 经 隔离后进 PLC AI，断接地环路，非它不可是因为现场 24 V 和 DCS 机柜地电位差几伏是常态。
- 冶金轧机传动：变频器柜旁压力/位移传感器毫伏信号（如 0-50 mV 电子尺）经 放大成 4-20 mA 给老 DCS，SW1 拨 50 mV 档省外加放大器。
- 石化罐区：雷达液位计 4-20 mA 进 隔离后再分两路——一路给 DCS、一路给本地记录仪，互不干扰。
- 水处理加药：ORP 电极 mV 信号（±500 mV）拨 SW1 到 1 V 档经 转 4-20 mA 给 PAC 控制，单端接地规范简单。
- 老装置改造过渡：原系统 AI 卡不支持毫伏输入，加 做前端换算，不换 DCS 卡槽。
