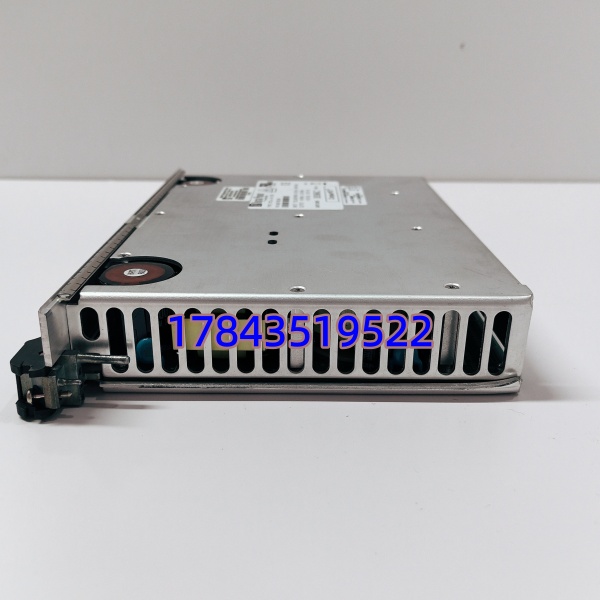

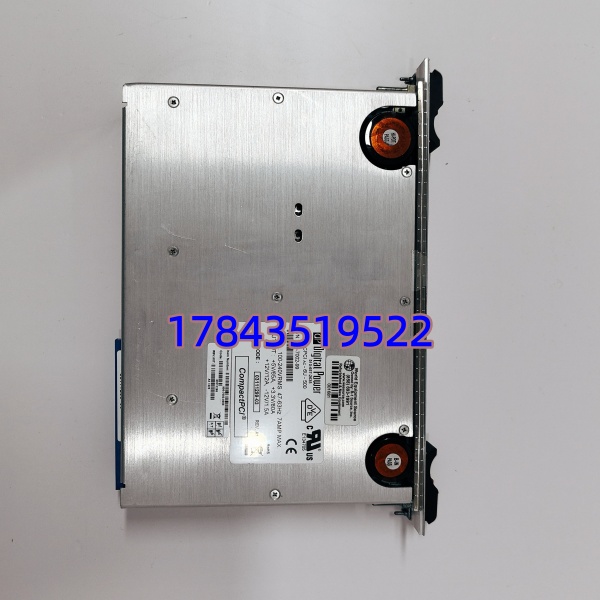

产品详情
· 型号：CPCI-AC-6U-500
· 品牌：Digital Power（现属 Ametek Embedded Power / 同源 Telkoor）
· 系列：CompactPCI 6U AC Power Module（PICMG 2.0 & 2.11 Compliant）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CPCI-AC-6U-500（Part No. 900-7002-99） |
| 适用机箱 | 标准 6U CompactPCI 机箱，电源槽位（通常最左/最右） |
| 符合标准 | PICMG 2.0 R3.0（CompactPCI）、PICMG 2.11（Power Interface）、IEC 60950-1 / UL 60950-1 |
| 输入电压 | 85–264 VAC 宽范围，47–63 Hz，有源 PFC（PF ≥0.95） |
| 额定输出功率 | 500 W 连续（总功率受多路联合降额限制，典型 +5V 为主输出） |
| 主输出 +5V | 典型 60 A max（300 W），±1% 精度，远端感测（Sense）可选 |
| 辅助输出 +3.3V | 典型 30 A max（99 W） |
| 辅助输出 +12V | 典型 10 A max（120 W） |
| 辅助输出 -12V | 典型 1 A max（12 W） |
| 输出纹波/噪声 | ≤50 mVpp（20 MHz BW） |
| 保护功能 | OVP / OCP / SCP / OTP / UVP，故障自动恢复或锁定（依拨码/DIP） |
| 热插拔 | 支持，带背板顺序上电（Soft-start），ORing MOSFET 均流 |
| 冗余并联 | 支持 N+1 冗余（需机箱背板支持双电源槽及 ORing 二极管） |
| 冷却方式 | 内置智能温控轴流风扇，气流前→后，转速随温度调节 |
| 状态指示 | 前面板 PWR（绿）、FAULT（红/橙）、DC OK LED |
| 机械尺寸 | 6U Eurocard：233.35 × 160 × ≈100 mm（H×W×D），J1/P47 电源连接器 |
| 工作温度 | -20℃～+70℃（典型，高温降额使用；部分资料标 -40～+70℃ 降额） |
| 存储温度 / 湿度 | -40℃～+85℃ / 5–95% RH 无冷凝 |
| 认证 | CE、cULus、符合 EN 61000-6-2/6-4 EMC |
| MTBF | >200,000 h（Telcordia SR-332 Method I，25℃ 估算） |
产品介绍
CompactPCI 机箱突然报”Power Fail”但板卡没坏？十有八九是这颗电源老化——电解电容干涸后 +5V 主输出跌落，CPCI 背板 Power Good 信号拉低整框掉电。CPCI-AC-6U-500 的卖点就是标准 6U 插卡尺寸直接替换，不用改机箱布线，拔旧插新、拧 AC 进线、推到位 RUN 灯亮即恢复供电，带 N+1 冗余的系统甚至不用关机换（热插拔前确认另一块电源承担 100% 负载余量）。
在某个车载信号处理项目中碰到过：原配 400W 电源带新加 FPGA 卡后 +3.3V 轨压降超限，换成这块 500W 后余量充裕，温升还低 8℃（大一级电源效率曲线更优）。要泼盆冷水：它只吃交流电——如果你的 CPCI 机箱是 DC 输入（车载 28V / 48V）得找 CPCI-DC-6U-500 而非此款；另外部分早期 Schroff/Kontron 老机箱电源槽深度略异（>110mm 深），订前量一下后板到风道间隙，别到货插不到底。
替换与升级建议
✅ 直接替换
- CPCI-AC-6U-500 900-7002-99 ←→ CPCI-AC-6U-400（Digital Power / Telkoor）：向上兼容，功率余量更大，物理尺寸与 J1 连接器一致，直接替换。老机箱若原配 400W 建议同步检查风扇滤网——500W 风扇启停逻辑同但风量略大。
- Telkoor 品牌同源 CPCI-AC-6U-500（不同 P/N 如 900-7002-xx）：同系可互换，核对 firmware/LED 定义一致，一般无差异。
⚠️ 需确认机箱兼容性（改配置）
- 换其他品牌 6U CPCI 500W AC 电源（如 Kontron / Schroff 原厂）：PICMG 2.11 标准理论上兼容，但个别老定制背板 Sense 线接法不同——上电前量输出端对地绝缘，首次点检建议空载测电压再插背板。
- 升级 DC 输入机型（CPCI-DC-6U-500）：不适用直接替换，需改机箱 AC/DC 进线配电，属供电架构变更。
❌ 硬件不兼容
- 外置开关电源适配器、3U CPCI 电源模块——物理尺寸（3U vs 6U）及背板引脚不同。
- ATX / Flex-ATX 工控电源——无 CPCI J1/P47 连接器，无法插入 CPCI 背板。
若无 900-7002-99 库存，短期应急可用 CPCI-AC-6U-400 暂替（功率降级），前提是系统总功耗 <350W 且无瞬间大电流冲击；长期建议等 500W 版本恢复 N+1 冗余能力。
常见问题解答 (FAQ)
Q1：这电源插进 CPCI 机箱能直接认吗？要不要下装参数？
不需要。它是纯硬件电源，无固件组态，符合 PICMG 2.11 背板规范即插即供。机箱背板 Power Good 信号自动管理，板卡上电顺序由背板控制。
Q2：支持热插拔更换吗？操作有啥要注意的？
支持。前提：机箱为双电源冗余配置且另一块能承担 100% 负载；或系统允许短暂断电。操作——松把手→慢拔出→插入新模块→推到底→锁把手（听到弹扣）→观察 DC OK LED 常亮。单电源系统必须先关机。
Q3：AC 进线是接在模块前端还是机箱后部端子？
依机箱厂设计：多数 Schroff/Kontron 6U CPCI 机箱 AC 进线经机箱后部接线端子排送入电源模块背部 P47 连接器；少数独立型电源自带前面板 IEC320 插座（本型号通常经背板，确认您机箱接线图——我曾见过新手把 AC 线硬插模块前面板当 IEC 口结果短路，其实没有）。
Q4：+5V 和 +3.3V 能同时满负荷跑吗？
不能。500W 是联合额定值，+5V@60A（300W）+ +3.3V@30A（99W）联合受总功率降额曲线约束，高温环境下降额更早。典型 x86 CPCI CPU 卡 + I/O 卡总功耗 200–350W 内充裕，满载核算建议让供应商帮你校核降额曲线。
