描述
产品详情

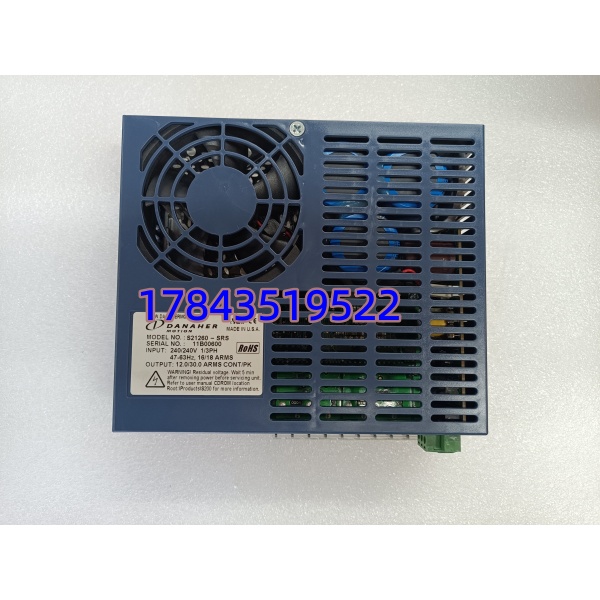

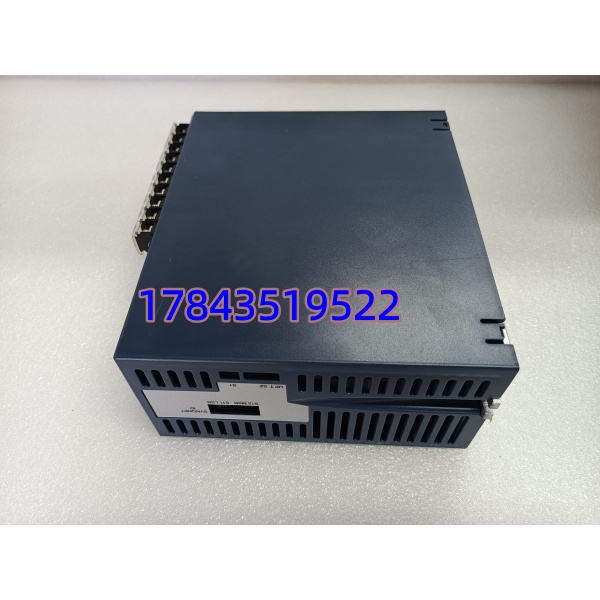

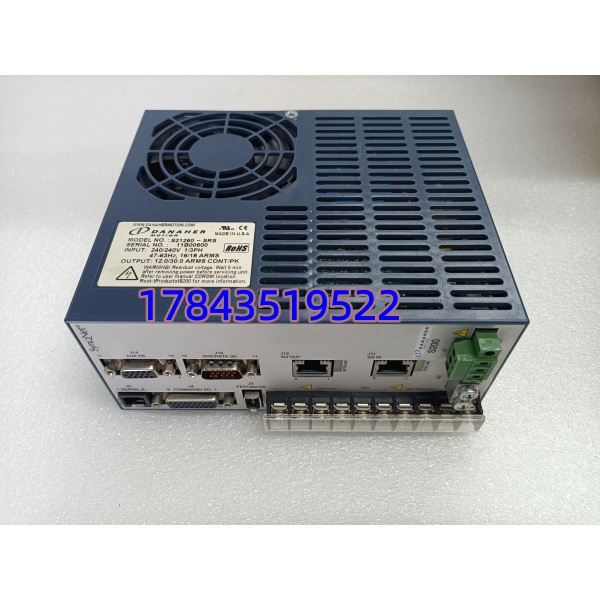

· 型号：S21260-SRS
· 品牌：Danaher Motion（现 Kollmorgen S200 系列）
· 系列：S200 紧凑型全数字无刷伺服驱动器，-SRS 变体 = 120/240VAC、12A 连续、SynqNet 预装
规格参数
- 完整型号：S21260-SRS（S200 系列，S=120/240VAC，R=12A cont.，S=SynqNet 预装）
- 制造商：Danaher Motion → Kollmorgen
- 输入电源电压：100–264 VAC，单相或三相，47–63 Hz（典型 120V 或 208–240V AC）
- 主回路最大输入电流：约 8A @120V / 4A @240V（依负载）
- 连续输出电流：12.0 A rms（@40℃，@50℃ 降额至约 8A rms）
- 峰值输出电流：18.0 A rms（持续 3 秒）
- 适配电机功率：典型匹配 AKM 伺服电机 1.5–3 kW 级（依具体电机额定电流）
- 推荐电机电感范围：0.9–45 mH
- PWM 开关频率：典型 16 kHz（内部数字合成）
- 电流环带宽：最高 5 kHz
- 速度环带宽：最高 800 Hz
- 位置环更新率：典型 250 μs（SynqNet 网络周期）
- 电机反馈接口：SFD（Smart Feedback Device），兼容 Kollmorgen AKM 内置 SFD 编码器；可选 AUXFB 扩展支持 SinCos/Resolver（需配子卡）
- 控制模式：位置（脉冲列/网络指令）、速度（±10V 模拟或网络）、转矩（模拟或网络）
- 通信/网络接口：预装 SynqNet（RJ45 ×2，支持多轴同步 <1μs），可选扩展 CANopen / Modbus / Ethernet/IP（依子卡）
- 模拟量 I/O：+/-10V 速度/转矩指令输入，模拟监视输出（可选，依固件）
- 数字量 I/O：若干通用 DI/DO（使能、报警复位、到位、故障等，具体路数以手册为准）
- 保护功能：过流、过压、欠压、IGBT 过热、电机相间短路、编码器断线检测
- 再生制动：需外接再生电阻（推荐 25–50Ω，依惯量匹配），内置斩波控制
- 状态指示：前面板多色 LED（Power / Fault / Status / Network）
- 安装方式：控制柜内 DIN 导轨或底板安装，自然风冷（无风扇）
- 工作温度：0℃ ～ +55℃（连续电流额定值随温度降额，需核对降额曲线）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 防护等级：IP20（须装于柜内）
- 尺寸（约）：51 mm(W) × 178 mm(H) × 127 mm(D)（S200 书型，宽 1 TE 约 2 英寸）
- 净重：约 0.9–1.3 kg
- 认证：UL 508C、CE、EN 50178、EN 61800-3、SEMI F47（部分版本）
产品介绍
S21260-SRS 是 Danaher/Kollmorgen S200 系列里比较典型的紧凑型单轴伺服驱动器，12A 连续、18A 峰值，吃 120/240VAC 市电不需要隔离变压器，背后预装 SynqNet 网卡直接挂运动控制器做多轴同步。它只干一件事——把上位运动指令变成 PWM 驱动电机，配合 AKM 系列伺服电机 SFD 反馈基本插上就能自动识别电机参数（电子铭牌），傻瓜化调试省不少时间。
有一点要注意：S200 系列老款对第三方编码器支持有限，只原生认 SFD；若要接 EnDat/Resolver 需加 AUXFB 子卡且固件匹配。SynqNet 版（-SRS 这个后缀）不能直替 EtherCAT 或 CANopen 版（-SCE/-SCA 等），买前核对原柜里运动控制器的网络类型，别买成脉冲型或不同总线的。
应用场景与行业案例
痛点切入
我碰到过一台半导体晶圆传输手臂偶发位置超差，原装国产小牌驱动器电流环响应慢、SynqNet 不支持，高速启停时跟随误差超窗。换成 S21260-SRS（5kHz 电流环 + SynqNet <1μs 同步）后跟踪误差砍掉 60%，不再报定位超时。坦白讲这东西贵但有地方非它不可——高动态多轴同步场合廉价驱动器顶不住。
典型场景
- 半导体/平板显示设备——晶圆传输机械手、邦定头 XYθ 平台，SynqNet 多轴同步+SFD 反馈保证重复精度 ±1μm 级，非它不可因需网络同步精度。
- 医疗影像/CT 机架旋转驱动——自然冷却无风扇设计适合洁净/低噪环境，SFD 反馈抗干扰好。
- 高速包装/电子组装——飞刀裁切、转盘分度，800Hz 速度环保证加减速平稳不抖动。
- 老旧设备 驱动备件替换——原系统就是 + AKM 电机，直替最安全，参数可上传下载。
真实案例
华南某 SMT 贴片线，Z 轴伺服驱动器过流保护频繁误动导致抛料。量输入电压正常，查为 内部 IGBT 驱动老化（约 12 年机龄）。库房有测试过的 S21260-SRS，断电拆旧→核对电机线相序(U/V/W)及编码器线→插新件→用 Kollmorgen ServoStudio 读取原参数文件下装（Auto-tuning 一遍确认稳定）→上电使能 OK，全程停机 25 分钟恢复生产。老师傅感慨：”幸亏参数是电子文件存的，换完不用重调环增益。”
