描述
产品详情

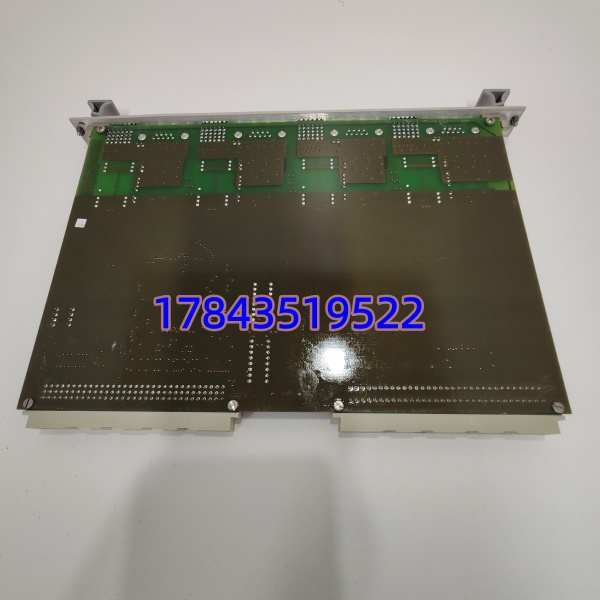

· 型号：SSI232.1（Concurrent SSI-232 Series Interface Board）
· 品牌：Concurrent Computer Corporation（Concurrent Real-Time）
· 系列：SSI-232 — VME Serial Communications Interface for Concurrent Real-Time Hosts，板面 029.365.083 为序列/PCBA号非采购号
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SSI232.1（SSI-232/1，Concurrent SSI-232 Series Async Serial Interface） |
| 板面标识（非采购号） | 029.365.083（PCBA Serial/Art Code — 仅供追溯，下单不写此串） |
| 制造商 | Concurrent Computer Corporation（美国，原 Harris/Modcomp 实时机部门） |
| 适用系统 | Concurrent PowerMAX / MAXION / Modcomp Classic 系列 VME 主机架（如 Night Hawk 4000 系列、早期 Modcomp 92/93），也见于部分电厂 DEH 中用 Concurrent 实时机作旁路控制柜串行 I/F |
| 模块类型 | VMEbus Slave Module — 多通道 RS-232 Async Serial Communications Interface (SCI) |
| 串口数量（典型 SSI232.1） | 4 路独立 RS-232（部分子版本 2/8 口——以现网实物端口数/连接器为准） |
| 接口物理形式 | 依版本：25-pin D-sub Female（每口 1×DB25 或 2×DB25 合二为一）或 2× 26-pin IDC 扁平缆 header（需 breakout box / cable） |
| 信号定义 | RS-232C：TxD/RxD/CD/DSR/DTR/RTS/CTS/RI（依端口功能配置），支持全握手或 3-wire (TxD/RxD/GND only) |
| 波特率 | 50 bps ～ 115.2 kbps（软件可编程 per port），内部 Baud Rate Generator |
| 数据格式 | 5/6/7/8 data bits、Parity Odd/Even/None、1/1.5/2 stop bits（programmable） |
| 流控 | XON/XOFF（软件）、RTS/CTS（硬件），per port 可配 |
| VME 接口 | VMEbus Slave（A16/A24 地址 modifier，短 I/O 空间），DTACK 终止、Interrupt Request Level (IRQ 1–7) 可跳线设 |
| 基地址 | 由 VME 地理地址(GA)或板上 DIP/Jumper 设定（依版本），通常在 0x??xxxx 范围，需与主机 /dev/dty 驱动配置匹配 |
| 缓冲区 | 每口 16-byte 接收+发送 FIFO（典型 16550A-compatible UART 或等效） |
| 供电 | VME 背板 +5 VDC（±5%），典型功耗 ≤3 W |
| 配置/驱动 | Concurrent OS（PowerMAX OS / Modcomp OS）内含 SSI-232 驱动；Linux (RedHawk) 经 custom loadable module 或 legacy tty driver 支持 |
| LED 指示 | 部分版本带 PWR / ACT per port 或全局 LED；早期版无 LED 仅靠软件诊断 |
| 安装方式 | VME 机架槽位（标准 6U Eurocard 单高或双高依版本），与前/后板紧固 |
| 工作环境 | 0℃～+55℃（贮存 -40℃～+85℃），5%–95% RH 非凝露 |
| 认证 | CE（依批次）、符合 IEC 60950 / UL 1950（部分） |
| 物理尺寸 | 标准 VME 6U：160×233 mm（6.3×9.2 in）单槽宽，≈0.3–0.5 kg |
| 生命周期状态 | Obsolete / Legacy — Concurrent 已 EOL 老 VME I/O 板，新原包绝迹，二手 NOS/Refurb 为主；新 Concurrent 平台（Intel Xeon + PCIe 串口卡）替代老 VME 架构 |
产品介绍
在某 300MW 机组碰过——DEH 柜用 Concurrent Night Hawk 实时机，操作员终端（VT220 仿真）突然无法登录，查主机 /dev/dty03 无响应，量 DB25 口 TxD 静态电平正常但无 Start Bit——拔 SSI232.1 重插恢复数小时后再丢，判定板上 1488/1489 电平驱动 IC 热老化致驱动能力跌至无法驱动长缆。换板解决。SSI232.1 在 Concurrent 实时机柜里就是”串口大门”：把主机异步口引出到前面 DB25/DIN 口供终端、打印机、低速现场串行设备（部分老旁路系统用它连就地智能仪表）——它挂了对应端口设备脱网，严重时若 Console 口（通常 port 0）在该板且无备用控制台则失去命令行维护入口（但控制算法照跑不跳机）。严格来说 029.365.083 只是板面印 PCBA 序列，采购只写 SSI232.1 或 “Concurrent SSI-232/1 Interface Board”，到货核对端口数/连接器形式（DB25 vs IDC header）与现网一致—— 系列有 .1/.2/.4 等子版区分布线/端口数。
从 ABC 法看属 B→A 升类（实时机维护入口+串行数据采集），按 Concurrent 机架数 N+1 冷备，注意与现网 VME Slot Address / IRQ 跳线设置 拍照存档——换新时常需按原跳线重设基地址和中断级。
应用场景与库存策略
.1 插 Concurrent VME 实时机柜——故障→指定 RS-232 端口（含 Console/Ops Terminal）失联→失去命令行维护或串行数据采集，实时控制算法本身不中断（不跳机但运维风险大）。Concurrent 原厂 EOL，新件无货，二手 NOS 少，1488/1489 驱动 IC 和晶振老化是主要隐患（15 年+板常见）。
- — 唯一物理 RS-232 出口，非它不可因 VME 背板唯一 →
- 航空发动机试车台/风洞 Concurrent 数据采集（多串口接老式智能传感器） — 振动环境加速 IC 焊点疲劳 → A 类 Top 10%，大修时做 loopback 口自测（短 TxD-RxD 发字符回显验证），运行 >12 年建议整体 VME 柜迁移评估
- 老厂计划迁移 x86 + PCIe 多串口卡替代 VME 架构 — 新项目不列此 Legacy 号 → 老装置维持最低库存，新改扩建指定现代实时平台
- 多套同类装置集中管理 — 统一 .1 HW Rev（尤 DIP/Jumper 定义）降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（UART 驱动 IC 老化率约 8–12%/15 年）
真实案例：
西北某 200MW 供热机组，DEH 用 Concurrent Night Hawk（VME 架 Slot 2=CPU, Slot 5=.1 4×RS-232）。大修后开机操作员发现 Console 终端无法 login（port 0），另三口接就地智能流量积算仪也断。热工重插无果——判定 .1 UART 通道 0 及关联驱动 IC 失效（板上其余口也渐不稳）。库房登记”Concurrent 串口卡”但型号错配为 PMC 串口卡（不兼容 VME 槽），等调正确 .1 二手测好延误 7 小时（靠笔记本直连 CPU 板 DEBUG 口临时维护）。事后把 .1 从”C 类 IT 附件”提入”A 类”，每台 Concurrent 机架备 1 块冷件并要求：①拍照所有 Jumper（Base Addr/IRQ）存档 ②季度点检各串口 loopback 自测。教训一句：老 VME 机的串口接口板不是”可有可无的终端卡”——若 Console 口挂在这块板且无机柜别的访问路径，它坏了你就失去了命令行，在线诊断变摸黑。
