产品详情

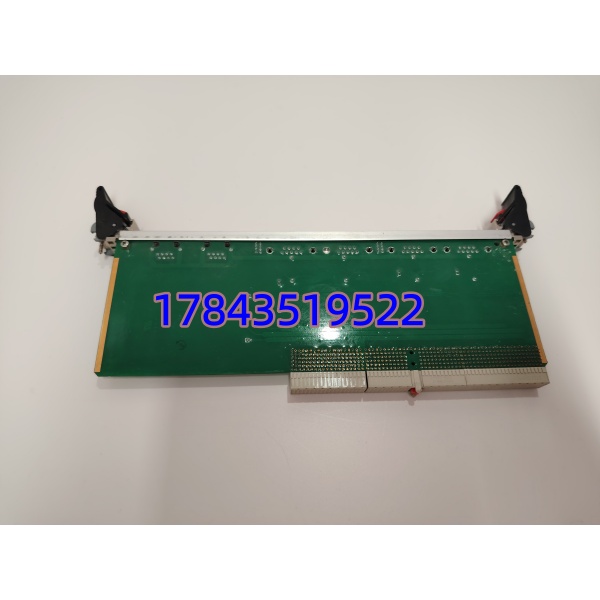

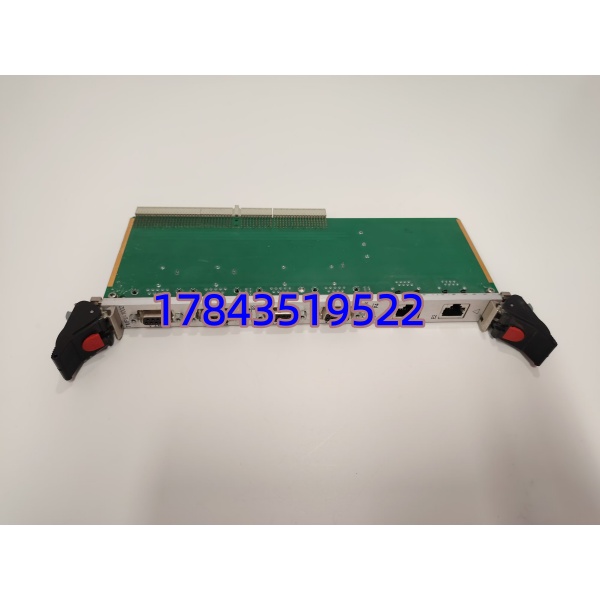

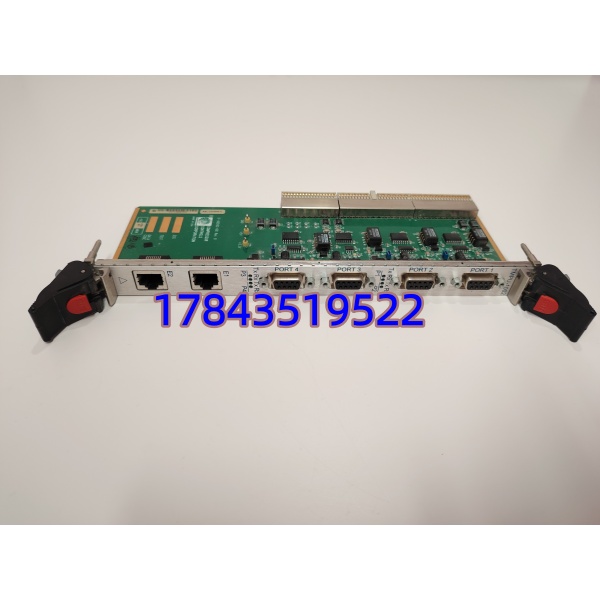

· 型号：TMPU-1002（TMPU-1002，早期日系 DCS 主控卡）
· 品牌：CCC（Computer Craft Corp.）/ 日系贴牌兼容
· 系列：TMPU 系列控制站（配合 TMPB 基板、TMIO A/D D/O 模块构成 DCS 控制柜）
规格参数
- 模块类型：Main Processing Unit（MPU / CPU Card），TMPU-1002 rev
- 适用机架：TMPU 控制机架（如 TMPU-100 系列机架）或兼容 CCC μΣⅡ 控制柜 CPU 槽
- 配对基板：TMPB-xxxx Baseplate（提供背板总线、电池座、I/O 总线驱动），不可单独运行
- CPU 架构：早期为 Motorola MC68000 / MC683xx 系列 16/32-bit，主频典型 16~33 MHz（依制造年份）
- 用户程序内存：DRAM 512 KB ~ 2 MB（依 sub-rev 及板上 SIMM 插座），存放控制逻辑与实时数据
- 非易失存储：NVRAM（电池备份 SRAM）+ EPROM/Flash 存系统固件；用户参数靠 NVRAM + 锂电池保持
- 扫描周期：典型 100~500 ms（全 I/O 扫描），快任务可设 50 ms（依程序规模）
- I/O 扩展能力：经背板连接 TMIO 系列 I/O 模块（AI/AO/DI/DO/PI），单站最多管理 64~128 点（依系统定义）
- 通信接口：上位 Link（通常 RS-485/专有协议至工程师站）；1× RS-232C 调试/编程口（连 PG 下装程序）
- 电池备份：板上或基板上 3.6V 锂电池（典型 BR-2/3A 或 AA 锂电 pack），保持 NVRAM 内容——建议 3~5 年更换
- 状态指示：前端 LED（Run / Stop / Error / Com / Battery Low）
- 配置方式：通过 CCC 专用编程软件（PG720 兼容或 DOS 版 CRAFT-Ladder/Graphic）下装 .hex/.cmp 文件
- 安装方式：插入 TMPU 机架 CPU 专用槽（通常有导向销与锁紧杆），与基板 TMPB 配合固定
- 工作环境：0℃～+55℃（柜内），5%–95% RH 无凝露
- 物理尺寸/重量：约 标准 Eurocard 尺寸（160×100mm 或 233×160mm 依机架代）×带散热罩 / ≈0.3–0.5 kg
严格来说 TMPU-1002 与 TMPU-1001 / TMPU-1003 在外形 pin-to-pin 通常兼容但内存容量/固件版本不同——替换须找完全相同 TMPU-1002（含 EEPROM rev 匹配），工程文件 CPU Type 需一致。部分现场是贴 Chino（千野）或横河兼容柜内同名模块，核对原机拆下件激光标最重要。NVRAM 靠锂电池保持——到货第一件事查电池电压 >3.3V 或计划更换，旧板拆前务必做程序上载备份(.cmp/.hex)。
产品介绍
在某涉外技改项目碰过——化肥厂老 DCS（CCC 贴牌）大修后开机报”MPU Memory Check Sum Error”，开盖发现 TMPU-1002 上锂电池漏液腐蚀 NVRAM 插座周边（板龄 22 年），清洁后短时好但热机再报。换新板后从 PG 重下装备份程序恢复正常。 就是这类老日系 DCS 控制站的”大脑”：它不像 Triconex 或 AC800M 有网口随便连，要用专用 PG 或老笔记本 DOS 版软件下装——板挂了整站控制逻辑消失（I/O 模块变”哑”)，老装置常无冗余 CPU，缺备件基本只能等跨国调货。
从库存经理角度说句实话：CCC TMPU 系列早已 EOL 全停产，原厂新件无，市面全靠 NOS（库存新）和拆机测试件，货源极不稳定价格年涨 20%~30%。A 类关键——建议按每面控制柜（通常 1 主或 1主1备）备 ≥1 件冷备（Buffer Stock），且每次任何逻辑修改后必须用 PG 做 Upload 并版本受控归档（.cmp/.hex + 注释打印稿）——换板必须重下装。若装置寿命 > 5 年且无明确 DCS 升级计划强烈建议 Last-Time-Buy 适度囤货（通常 1~2 件/全厂）。
应用场景与库存策略
故障 = DCS 控制站 CPU 停扫 → 整面 AI/AO/DI/DO 失步（通常现场阀位保持最后值或 Fail-Safe 取决于 SOE 设置），工艺装置要么打手动要么局部停车——某化工厂曾因无备件等日本调 NOS 历时 14 周降负荷运行损失巨大。
- 老日系 DCS（CCC / Chino 贴牌 / 兼容 μΣⅡ）控制柜（单 CPU 配置）：建议每面控制柜备 1 件冷备件密封存放防静电袋，标签注明 完整型号+原系统固件 rev；多柜同型 N+1 合并池。
- 双 CPU 冗余配置（少见但存在）：按全厂 N+1 谈寄售代管；注意两片 CPU 固件/eprom rev 须一致。
- 混用 TMPU-1001/1002/1003：外形兼容但内存/固件不同——严禁随意升/降替入运行大程序的站（Load 时 Size Mismatch），优先找与原机完全相同 （含 sub-rev 标记）。
- 停产过渡期提示：全线 EOL——建议借有货源按剩余寿命(8~12年)×年失效率(约0.4%~0.8%，含电池漏液腐蚀风险)×安全系数 2~3 做 Last-Time-Buy。到货目视查无电池漏液、金手指光亮；有条件要求卖家提供上电 Run LED + 空板 Identify 截图（PG 连机能识别 CPU Type OK）。
真实案例：南方某合成氨厂 DCS 为 CCC μΣⅡ（CPU:），运行第 18 年秋季大修后开机报”MPU NVRAM Checksum Fail — Enter Default?”，清除后部分回路 PID 参数丢失——查为板上 3.6V 锂电池耗尽(NVRAM 保持 >10年 但实际 7 年未换)，换新电池后部分参数无法完全恢复（原备份不齐全）。幸库房早按建议备了一件 NOS 冷备（未装电池），断电拔旧→插新→PG 连 DOS 版软件 → Download 受控备份 .cmp → 冷启动 → Run LED 常亮 → I/O Scan OK，全程 50 分钟找回全部回路。若无冷备需等日本 NOS（代理当时报 12~16 周），装置需维持热态氮保压或局部手动——事后将 +对应 TMPB 基板列入 ABC-A，强制每控制站 1 件冷备并制度化为”任何逻辑修改→PG Upload→版本归档”。
