B&K Vibro VB-430 C002292.01 9100131600 | 振动监测I/O模块 现货供应

描述

关键技术规格

产品深度介绍

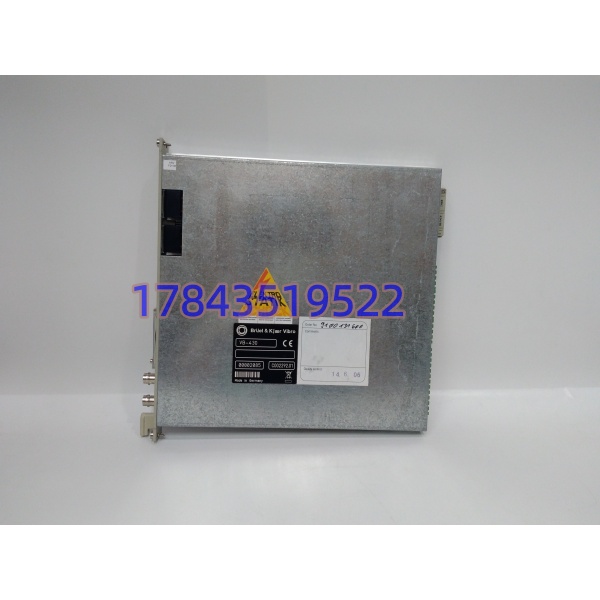

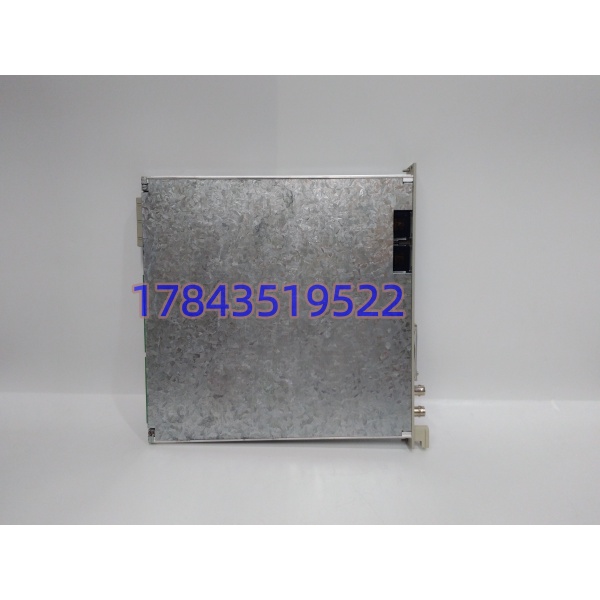

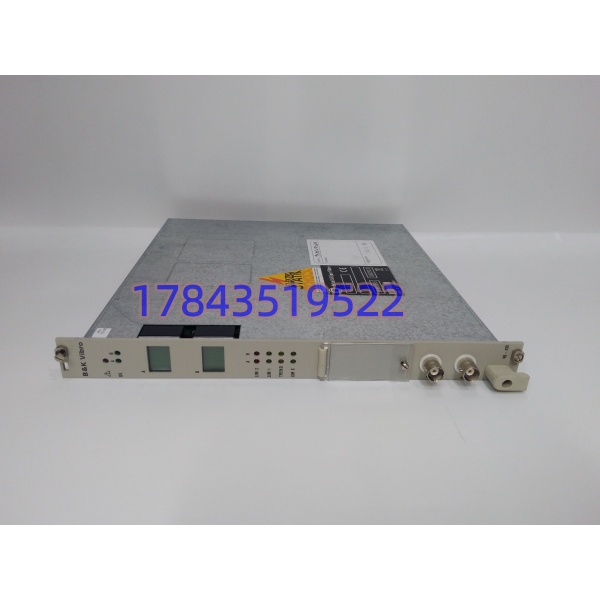

B&K Vibro VB-430（C002292.01 / 9100131600）是Vibro-Meter VM600系列机械保护系统的重要组成部分，作为I/O接口卡（即IOC4T）安装在VM600机箱（ABE04x或ABE056系列）的背部，与MPC4机械保护卡形成卡对结构。通俗点说，MPC4负责计算和判断设备振动是否超标，而VB-430负责把传感器的信号送进去，再把处理结果和报警信号送出来。

这个模块的核心价值在于它把复杂的前端信号调理和I/O扩展集成到了一块卡上。支持4路动态信号（振动/位移）和2路转速输入，同时提供4个可软件配置的继电器输出用于报警或停机联锁，另外还有32个可编程的开集电极输出，可以跳线到继电器扩展卡上。所有的接线都通过卡上的48针螺丝端子排完成，不用额外的转接板，现场接线工事少、故障点也少。热插拔功能也很实在——系统运行中要换卡不必整机断电，对连续生产的企业来说，减少一次停机就省下不少钱。

应用场景与行业案例

这个模块解决什么问题？

振动监测系统里，传感器（电涡流探头、加速度计）把信号采上来了，但信号太弱、有噪声干扰，没法直接送到保护卡做判断。而且每路传感器信号都需要单独的调理通道和输出通道。

VB-430干的就是这件事：集成了信号调理、A/D转换、报警输出、转速测量，一个模块把传感器到保护卡的中间环节全包了。老工程师都知道，这种多通道I/O卡的布线最头疼——一个通道接错，整个机组的振动保护就失效。VB-430把4路动态+2路转速的接线集中在一块卡上，48针端子排一一对应，调试时按图索骥就行。

典型应用场景：

1. 发电厂 – 汽轮机/发电机振动监测
   火电、核电厂的汽轮机组是典型的连续高速旋转设备，轴承振动稍微超标就可能引发跳机甚至损坏。VB-430配合MPC4卡提供实时振动幅值和相位数据，一旦超限立刻触发报警或停机信号。电厂最怕非计划停机，这套系统就是给机组上了个保险。
2. 石油化工 – 压缩机/透平保护
   炼油厂、化工厂的离心压缩机和蒸汽透平，转速高、工况复杂。振动监测系统需要同时监测多个轴承位（径向振动和轴向位移），VB-430的4路动态通道正好覆盖。信号送进DCS或本特利系统的通讯卡，中控室就能看到实时趋势。
3. 冶金 – 大型风机/轧机
   高炉鼓风机、轧钢机主电机这类设备，负荷变化大、振动干扰源多。VB-430的EMI防护设计在强电磁干扰的电气室里特别实用——信号不会漂、不会误报。
4. 水电站 – 水轮机组状态监测
   水轮机转速相对较低，但轴系长、摆度监测要求高。转速通道（2路键相）配合振动通道，可以算出转子在每个角度下的振动相位，帮助判断动平衡问题。

现场案例

去年北方某燃煤电厂，2号汽轮机组在运行中突然发出”轴振超限”报警，保护系统触发跳机。值班工程师老李赶到现场，检查MPC4保护卡，发现X和Y两个方向振动值同时飙升。

老李第一反应是探头坏了——两个方向同时出问题的概率极低。他打开机柜，发现VB-430卡的CH1通道接线端子有些松动，螺丝刀拧了一下重新紧固，再查信号恢复正常。原来是上次检修时端子没拧紧，运行半年后热胀冷缩导致接触不良。

老李事后说了一句实在话：”这种I/O卡，看着不起眼，但端子松一个，整台机组就得停。以后巡检得拿螺丝刀挨个拧一遍，不能光看屏幕数据。”后来电厂采购了两块VB-430作为备件，防止哪天卡真坏了，等原厂调货要等几周。
