描述
产品详情

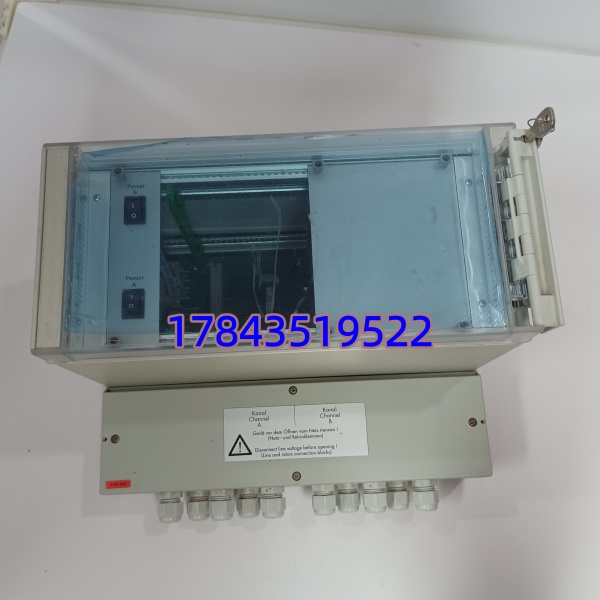

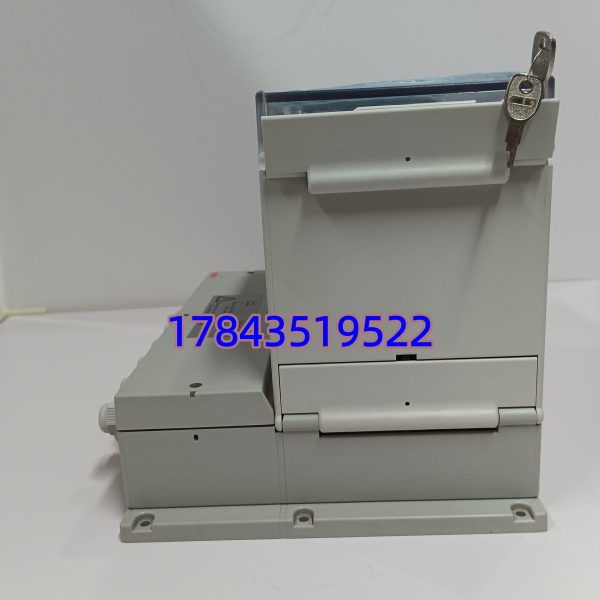

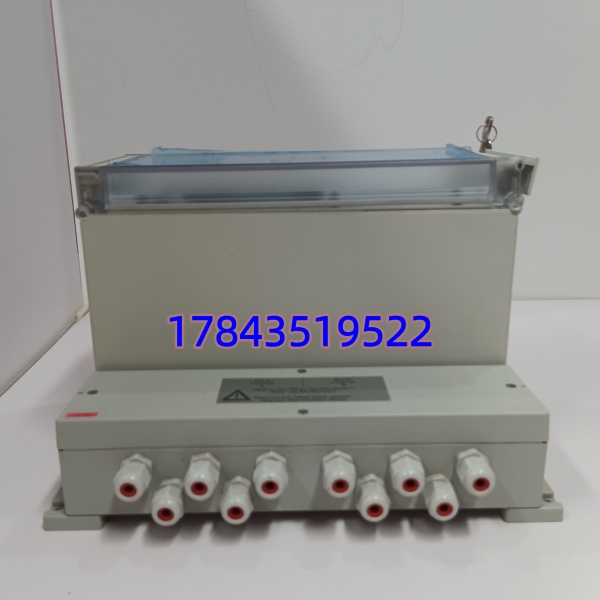

· 型号：LB 4460（MicroShadow Detector Electronics Unit）
· 品牌：Berthold Technologies GmbH & Co. KG
· 系列：LB 440 Series / MicroShadow — Single Channel Scintillation Detector Electronics for Density • Level • Thickness
技术参数
- Berthold 型号：LB 4460（MicroShadow electronics, 1-channel）
- 典型配套探头：LB 440 系列 NaI(Tl) 闪烁体探头 或 塑料闪烁体探头（如 LB 440-S/PL 系列），高压需匹配 500–900 V（由本机供给）
- 测量原理：γ 光子计数率法（Count Rate）→ 指数衰减反算物料吸收→密度/料位/厚度
- 通道数：1 路闪烁探头输入（BNC 或 Lemo 高压+信号复合接口，依出厂配置）
- 探头供电：内置稳压高压电源供光电倍增管（PMT），典型 +500～+900 V 可编程
- 死时间校正：自动（典型 τ≈1–3 μs，依探头），避免高计数率非线性
- 模拟输出：2× 隔离 4–20 mA（主动/被动可选），最大负载 500 Ω @ 24 VDC
- 数字通信：HART 协议（叠加于 4–20 mA），可选 Profibus PA / Foundation Fieldbus（需特定选项码确认）
- 开关量 I/O：若干可编程继电器/半导体报警输出（空管/满管/故障），部分版本含 2×DI 外部联锁
- 显示/操作：就地图形 LCD + 薄膜键盘，可本地设标定参数、查看计数率/衰减率/故障码
- 供电：18–30 V DC（典型 24 VDC），功耗 ≈ 8–12 W
- 隔离：输入↔输出↔电源 光电隔离 ≥ 1.5 kV DC
- 响应时间：可组态 0.1 s – 999 s（一级/二级滤波）
- 本安认证：ATEX / IECEx Ex ib IIB T4 Gb（探头侧本安回路），部分版本 FM / CSA
- 外壳：铸铝或玻璃纤维增强聚酯，IP65 / NEMA 4X
- 工作温度：-20 ℃ ～ +60 ℃（电子单元），探头依型号可达 -40 ℃
- 存储温度：-40 ℃ ～ +85 ℃
- 认证文件：随货附出厂标定曲线、放射源豁免说明模板（以德版为准，最终以当地环保部门要求为准）
产品介绍
电厂除灰或选矿厂碰过老 LB 4440 在低密度区间飘，调增益也不行——换成 LB 4460 后最大改善是内置死时间自动校正和高动态范围前置放大，低计数率（厚壁管+低密度浆料）不再被截断失真。它本质就是核测量链路的”大脑”：把 PMT 打出的纳秒级脉冲累加成计数率、按 Beer‑Lambert 定律反算介质属性，再通过 HART 送 DCS 或 800xA，全程非接触不受粘度、结垢、导电性影响。
对仪表采购和维保来说关键点有三：一是与 LB 440 探头直接对接（高压、信号同缆），原有放射源和机械安装不用动，只换电子箱；二是支持 HART 读实时计数率和报警状态，比单纯 4–20mA 好诊断多了——现场能快速区分是”料空”还是”探头失连”；三是国内通常有渠道库存或测试件，原厂新订交期 6–10 周。提醒：核测系统涉及辐射安全许可，购买前确认贵司有放射性同位素使用许可证或正办理中，我方可提供豁免说明德文/中文模板但不代替报批手续。
替换与升级建议
✅ 直接替换
- Berthold LB 4440（单通道闪烁电子单元）→ LB 4460 可物理安装替代，接线（供电/4–20mA/探头 BNC）兼容，原 DCS 回路不需改。需用 BerWin v5.x+ 重做标定（零点/满量程两点标定约 20 min），老 EEPROM 参数不能直接移植因算法微调。
⚠️ 软件兼容（需改配置）
- Berthold LB 4420（电离室型放大器，非闪烁）→ 探头类型不同（电离室 vs PMT），LB 4460 不给电离室供高压，不能替，需换相应电离室电子单元或整套改闪烁方案（工程量较大）。
- Berthold LB 4480（双通道 / MicroGray 厚度计主机）→ 功能更强但物理尺寸、菜单不同，单通道应用可替但需改 DCS 接线及组态，非必要不建议升。
❌ 硬件不兼容
- 非 Berthold 品牌 γ 密度计电子箱（Ohmart/VEGA 核仪表等）→ 探头高压要求、接头型式（BNC/Lemo）、脉冲极性均不同，严禁混用以防损 PMT。
- S800 I/O AI 模块等普通 PLC 卡 → 无法处理核脉冲信号，完全不可替代。
若无配套 LB 440 闪烁探头及经许可的 γ 放射源（Cs‑137 常见 50–100 mCi 视管径），仅凭 LB 4460 无法投用。
常见问题解答 (FAQ)
Q1：这机器能直接换我柜里老的 LB 4440 吗？程序要重做吗？
A：箱体尺寸、端子排兼容，直接拆旧装新。DCS 侧 4–20mA 接线不动，但必须用 BerWin 软件连接 LB 4460 做新标定（空管零点 + 满管标准或替代模拟标定），老 LB 4440 参数文件不完全兼容——建议先导出旧标定系数作参考再重标。
Q2：配什么探头？我现场是 DN200 煤浆管道用 Cs‑137 源。
A：通常配 Berthold LB 440 系列 NaI(Tl) 闪烁探头（如 LB 440-S-… 长度依管道直径），Cs‑137 活度由有资质单位按 GB 18871计算装填。LB 4460 供 PMT 高压可编程，只要探头是 Berthold LB 440 家族一般直接认。
Q3：是全新原装德国产吗？有核材料相关文件吗？
A：我方可供全新原装渠道货或经功能测试认证库存件（注明生产日期），随货附 Berthold 出厂标定证书。不含放射源。可提供德文/中文版放射源豁免说明模板及设备非放射性证明，最终报环保部门以当地要求为准。
