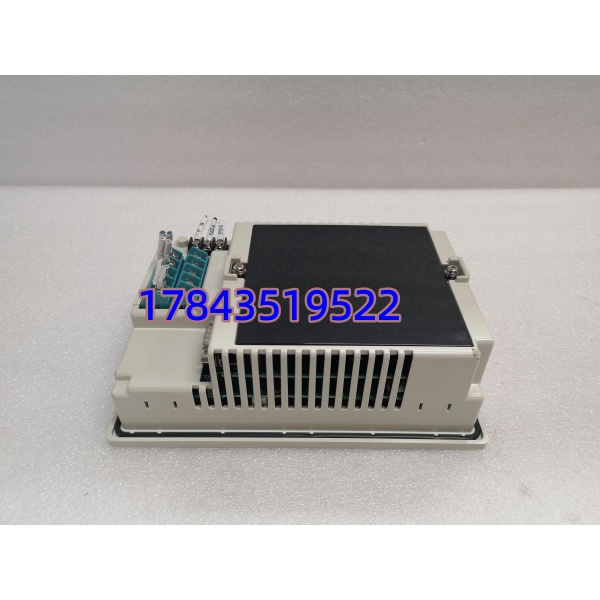

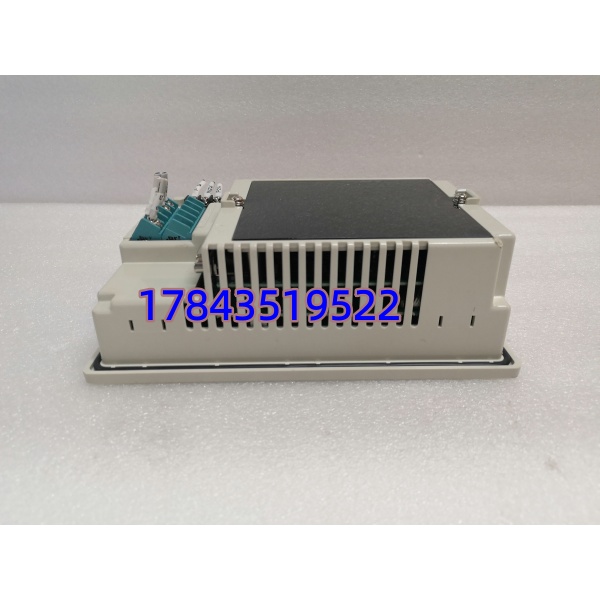

产品详情

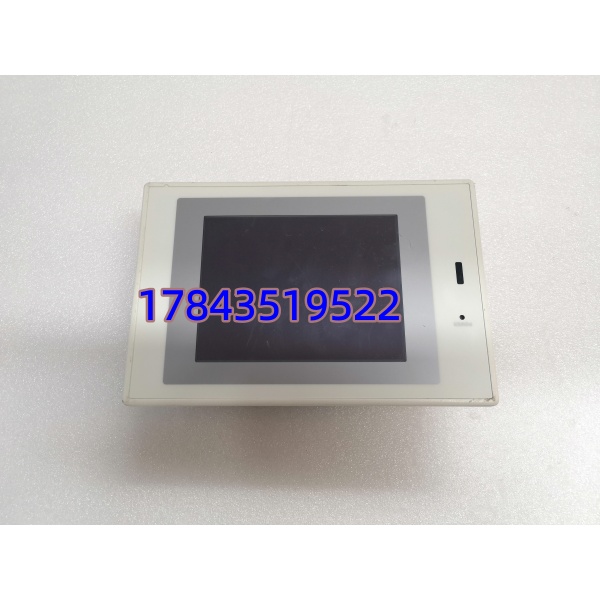

· 型号：EST0240Z05WBX00
· 品牌：YAMATAKE（现 Azbil Corporation / 阿自倍尔）
· 系列：EST240Z 系列可编程智能终端（HMI）
技术参数
- 显示屏：5.7″ STN 彩色 LCD，256色，分辨率 320(W)×240(H) pixel（QVGA），有效显示区≈115×86 mm
- 触摸屏：透明模拟电阻膜式，触摸精度 ±2 mm，寿命 ≥100万次（手指/触笔）
- 用户存储器：1 MB Flash（程序+数据），支持最大 999 个注册画面，最多 8 窗口同屏显示
- 供电电压：DC 24 V ±15%（20.4～27.6 V DC），典型功耗 ≤5 W
- 通信接口：1×RS-232C（D-sub 9pin）、1×RS-485（全双工/半双工可设）、IrDA 1.0 红外（用于手持调试/下载）
- 支持的协议：Modbus RTU / ASCII、Azbil 专有协议（连接 CPL、Micrex、Harmonas 等）
- I/O 扩展：部分版本带 1路 DC 输入 + 1路 DC 输出（开关量信号交互，视具体后缀）
- 前面板防护：IP65（IEC 60529），防尘防溅水；后面壳体 IP20
- 工作环境：0～+50℃，湿度 30～85% RH（无凝露），存储 -20～+60℃
- 背光寿命：CCFL 背光约 10,000 h（亮度降至 50%），显示元件寿命约 30,000 h
- 外形尺寸：约 182(W)×142(H)×55(D) mm，面板开孔参照标准 5.7″ HMI 开孔尺寸
- 重量：约 1.3 kg
- 认证：CE、符合 EN 55011 Class A 及 IEC 61000-4 抗扰度标准
产品介绍
老控制室里 Azbil EST240Z 这种 5.7″ HMI 还大量在用——某化工厂改造时碰到面板背光彻底不亮但通信口还能 Ping 通（用笔记本接 RS-232 能看到 Modbus 轮询帧），典型就是 CCFL 背光管老化，换整块 EST0240Z05WBX00 是最经济的修法。它本质上是个哑终端：画面工程由 PC 端 AP Editor（Windows 9x/XP 时代软件）编译下载进去，运行时只负责刷 STN 屏和透传触摸坐标，不跑 PLC 逻辑。
采购上唯一要核对的是壳体颜色——05W 是白壳（EST0240Z05WBX00），05B 是黑壳（EST0240Z05BBX00），电气完全一样，装得下就能互替。注意它没有板载以太网口，只走串口，如果你们现在想升级带 Ethernet/IP 的新屏要重新评估开孔和通信组态工作量。另外 AP Editor 老版本工程文件建议提前备份 .apj 项目，换新屏后直接 Download 一般无需重建画面。
替换与升级建议
✅ 直接替换
- 同 PN EST0240Z05WBX00（白壳） — 丝印一致直接断电拆装，Download 原工程文件即可，零组态改动，停机 <10 min。
- EST0240Z05BBX00（黑壳版） — 电气与固件完全相同，仅前面板颜色不同。若柜门开孔兼容且外观无特殊要求可直接替，注意部分业主对盘面颜色有 VI 规范需确认。
⚠️ 软件兼容（需改配置／升级）
- 新一代 Azbil C-more / 其它品牌 5.7″~7″ HMI（Pro-face、Weinview 等带 Ethernet） — 开孔尺寸通常不同，且工程需完全重建（AP Editor 工程不向下兼容到通用 HMI 软件），通信协议需重新映射 Modbus 地址。改动量大，仅建议在整机 MMI 改造时分批推进，不适合紧急停机救急。
❌ 硬件不兼容
- EST250 系列、其它品牌 PLC 专用手持编程器、Bently / Vibro 监测面板 — 背板接口、供电脚位、通信帧格式均不同，物理无法替代。
若无同 PN 全新库存可用同族黑壳版暂替（确认开孔与外观接受度）。请以现柜内旧板丝印及 Azbil EST240Z User Manual 为准。
