产品详情

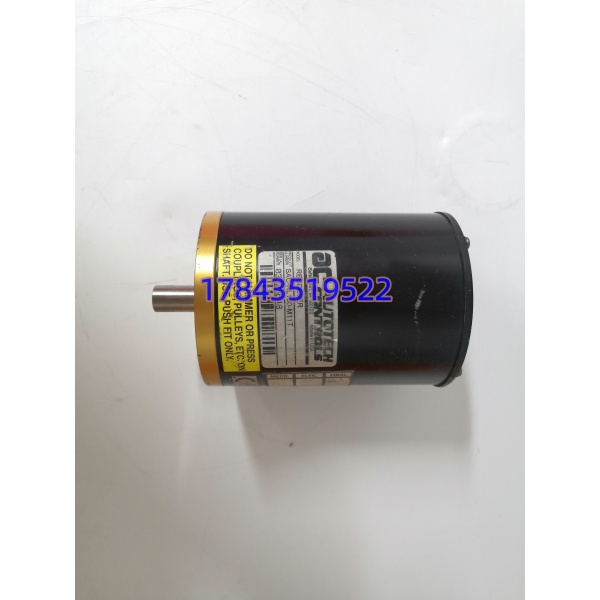

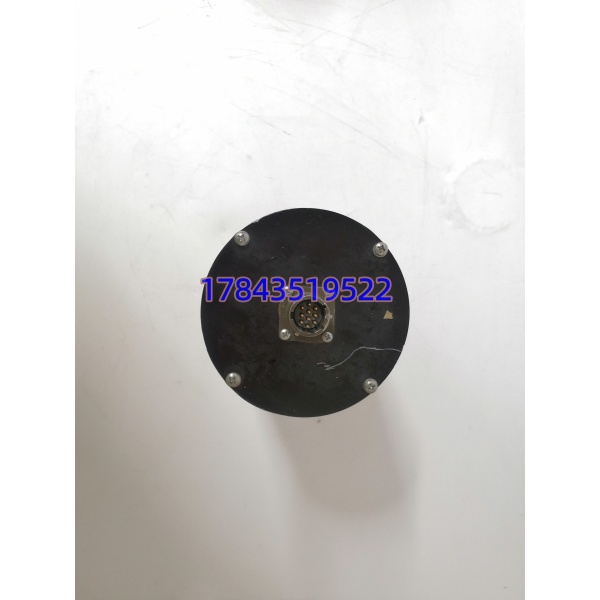

· 型号：SAC-RL100-M11T
· 品牌：AUTOTECH CONTROLS
· 系列：RL100系列旋转变压器（Resolver）
规格参数
- 产品类别：无刷旋转变压器/解析器（绝对位置反馈传感器）
- 型号解析：SAC-RL100-M11T，RL100=100mm法兰安装，M11T=M11系列连接器/出线尾缀
- 制造商：AUTOTECH CONTROLS（美系，常用于汽车/包装线，部分归入Rockwell相关备件链）
- 传感原理：无刷磁耦合变压器，转子+双定子正交绕组，输出sin/cos模拟电压
- 转子输入（励磁）：典型1.88 Vrms或4 Vrms，频率约2250 Hz（2 kHz级），需核对/以原厂手册为准
- 定子输出：双正交绕组，2.63 Vrms±5%或变比约0.5–1.4（定子/转子），随轴角输出sinθ/cosθ

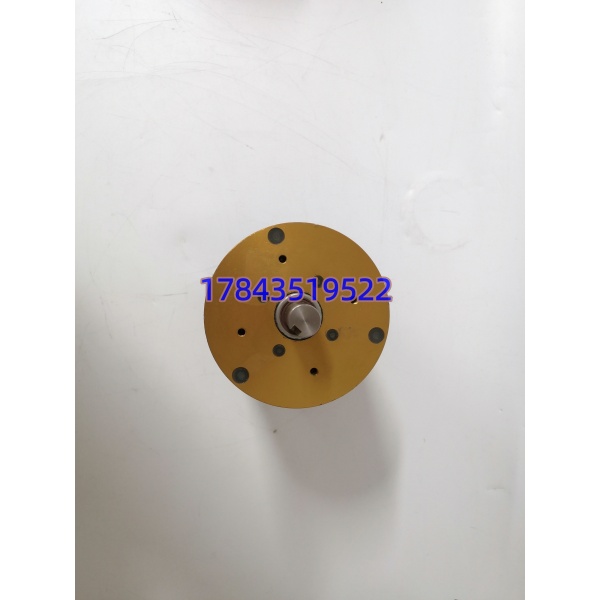

- 安装形式：100mm法兰安装（RL100标准），内部柔性联轴器，重型双列滚珠轴承
- 轴/接口：轴径依配置，M11系列工业连接器（M11T尾缀指接头类型/出线方向），非普通DIN导轨
- 供电/信号：无独立电源，被动器件（励磁来自R/D转换器或驱动器的Resolver接口）
- 环境防护：NEMA 6P外壳（可短时浸水），316不锈钢壳体，抗油雾/溶剂/冷却液
- 工作温度：–40°C至+125°C，抗振动50g（10–500Hz），非冷凝0–95%RH
- 机械额定：最高转速依配置通常3000–5000 RPM以上，MTBF高，无触点磨损
- 典型配对：接Autotech凸轮开关/电子限位器单元，或驱动器内置Resolver-to-Digital接口（Allen-Bradley PowerFlex/Kinetics等）
产品介绍
SAC-RL100-M11T不是PLC模块也不是电源，是AUTOTECH 系列里一台无刷旋转变压器（解析器），专给冲压机、包装线、伺服轴做绝对位置/速度反馈。它本质是磁耦合变压器：驱动器或R/D转换器给转子励磁（AC约2kHz/几伏），定子双绕组随轴转角输出sinθ和cosθ模拟电压，算出来就是绝对角度，断电再上电不用回零。相比光学编码器，这货没玻璃码盘、无触点、316不锈钢+NEMA 6P，冲压机油雾、罐头线冲洗水、深冷环境直接扛，我在现场见过光学编码器半年糊满油垢瞎报，换这解析器跑了十年没坏。
坦白讲，这东西在现场就是“机械傻大黑粗但电学稳得离谱”的代表。是100mm法兰版，M11T指M11工业圆形连接器+特定出线，买的时候必须核对原设备接口——Autotech常把它和电子凸轮开关单元（如Autotech RL系列控制器）配套用，但也直接焊在老Allen-Bradley伺服反馈链里。有一点要注意：解析器是被动传感器，励磁频率和电压必须匹配驱动器Resolver接口，乱接可能无信号或烧励磁驱动。
应用场景与行业案例
痛点切入：我在现场遇到过汽车冲压线老光学编码器，玻璃码盘被振动震裂后角度跳变，压机滑块超程砸模，整副精冲模报废+停机换模一天。还有食品罐头线每天高压冲洗，普通编码器密封圈老化进水短路，包装机每班误触发急停。这类高速、重振、天天冲洗的场景，光学编码器=定时炸弹，解析器吃冲击吃水。
典型场景：
- 汽车厂冲压机/锻压机：解析器装在主传动轴，无刷结构扛50g振动，绝对位置给电子凸轮做离合/制动限位，非它不可因为光学编码器活不过三个月。
- 食品罐头/饮料包装线：高速转盘分度轴反馈，NEMA 6P壳子挨每天碱水冲洗+溶剂消毒，316不锈钢不生锈，非它不可因为卫生区停机清线代价高。
- 钢铁厂拉矫机/横切剪：高温+氧化铁皮粉尘，解析器–40到+125°C宽温+无触点，替代易受污染的电位计或编码器，非它不可因为剪刃定位差1mm切废整卷。
- 水下/海洋平台执行器：潜水设备铰接轴位置反馈，NEMA 6P短时浸水，解析器泡淡水/海水里照转，非它不可因为维修要吊出海面。
真实案例：背景是华北某汽车配件厂，1600吨冲压线Autotech电子凸轮系统里，原装SAC–（M11接头版）在连续三班跑大梁件时励磁绕组断路，滑块角度反馈丢步，压机报“Cam Error”急停，模内半成型件卡死。危机是周日夜班，库房只有一块拆机同型号SAC–，原安装是100mm法兰锁在曲轴尾端，内部柔性联轴器接轴。换件解决：先停主电机并盘车到上死点（安全位），断开M11接头，松4颗法兰螺栓拆下旧解析器（有一点要注意：别碰柔性联轴器内部簧片，拆下来单独保存，新件自带但老款可能没有），装新件对角紧螺栓，插回M11接头，上电后在驱动器里做Resolver相位校准（Autotech/Rockwell里叫“Resolver Align”），滑块慢动一圈验证角度0–360°单调，恢复自动循环没再报 cam err。工程师感慨：幸亏是绝对式解析器，校准完不用回机械零点，不然这夜班还得盘车找模具闭合点，至少多耗一小时。
