描述
产品详情

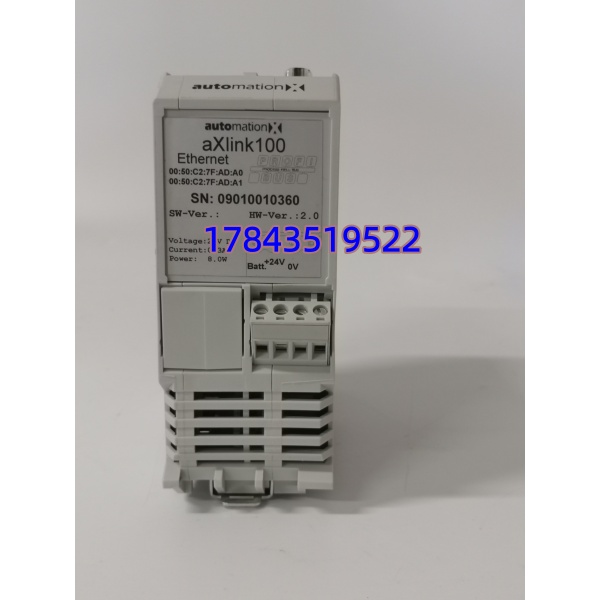

· 型号：AXLINK100
· 品牌：AutomationX（GAW Group，非现行 ABB 主线产品）
· 系列：AutomationX Xlink 网关（用于 automationX DCS/SCADA 与 PROFIBUS 现场设备互联）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 以太网 ↔ PROFIBUS-DP 网关（协议转换桥） |

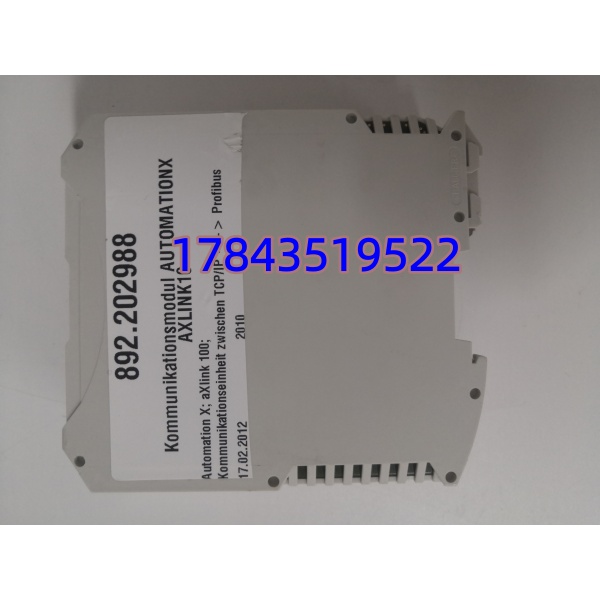

| 物料号 | 892.202988（AXLINK100） |
| 处理器 | Hilscher netX 系列，200 MHz ARM9 内核 |
| 系统内存 | 8 MB RAM；配置存 Micro-SD 卡 |
| 以太网侧 | 2× RJ45 10/100 Mbps（XLink 实时以太网，支持电环/星型冗余） |
| PROFIBUS 侧 | 1× 9-pin D-sub 母头，DP-V0/V1 主站，最高 12 Mbps |
| 从站容量 | 单台最多挂 124 个 DP 从站（多台 AXLINK100 级联可扩至 16 主站×124 从站） |
| 实时协议 | AutomationX 私有 XLink（基于令牌实时以太网，非标准 Profinet IRT） |
| 供电 | 14–30 V DC（典型 24 V DC），平均 0.15 A，约 8.2 W |
| 隔离 | 以太网/PROFIBUS/电源三方光电隔离，消除地环路 |
| 指示 LED | 电源 / 双以太网 Link/Act / PROFIBUS DP 状态 / 故障 |
| 组态软件 | AutomationX 工程工具（IP 分配、XLink 参数、DP GSD 导入） |

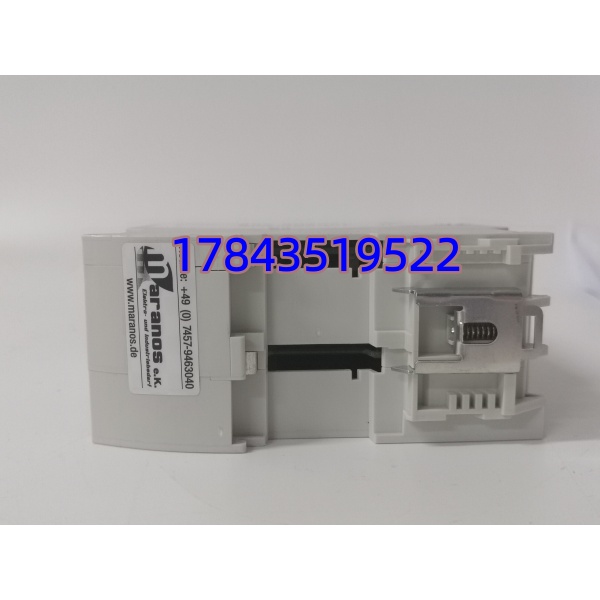

| 安装形式 | 35mm DIN 导轨（TS35）或螺丝固定 |
| 物理尺寸 | 约 105×45×118 mm（H×W×D） |
| 重量 | 约 0.2–0.3 kg |
| 工作温度 | -10 ~ +70 °C（原厂标称；部分渠道写 -40~+85°C 属混淆，以铭牌为准） |
| 存储温度 | -20 ~ +80 °C |
| 湿度 | <90% RH 无凝露 |
| 防护等级 | IP20（柜内） |
| 认证 | CE / 工业 EMC Level 3 |
产品介绍
老 automationX 系统要带一排西门子 ET200 或 ABB 老款 DP 变频器，而上层是 XLink 实时以太网——中间缺的那座桥就是 AXLINK100。它不解析上层业务协议，只做”XLink 报文 ↔ PROFIBUS DP 周期/非周期报文”的确定性映射，netX 芯片硬加速，100Mbps 以太网侧走电环冗余，DP 侧 12Mbps 主站轮询 124 个从站，化工装置里把阀门定位器、智能变送器、传动柜全拉进 automationX 一张图。
选它而不是拿通用 PC 网卡+软网关凑，理由很硬：netX 专用通信 ASIC 把协议栈卸载，ARM9 只跑配置和管理，实时周期不抖；三方光电隔离把变频器旁的共模反击挡在 DP 侧，RJ45 侧走屏蔽双绞线也不怕柜间地电位差；DIN 导轨 105mm 高塞进端子排缝隙就行，不用占 19″ 机架。缺点也得说在前头——它只认 AutomationX 的 XLink 以太网上层，拿去直连 800xA 的 Modbus TCP 或 AC800M CEX 不行，中间还得再叠一层网关；892.202988 是标准 RJ45 版，要 ST 光纤长途传输得外挂媒质转换器，别信”自带 2km 光纤环”的经销商话术。
