描述
产品详情

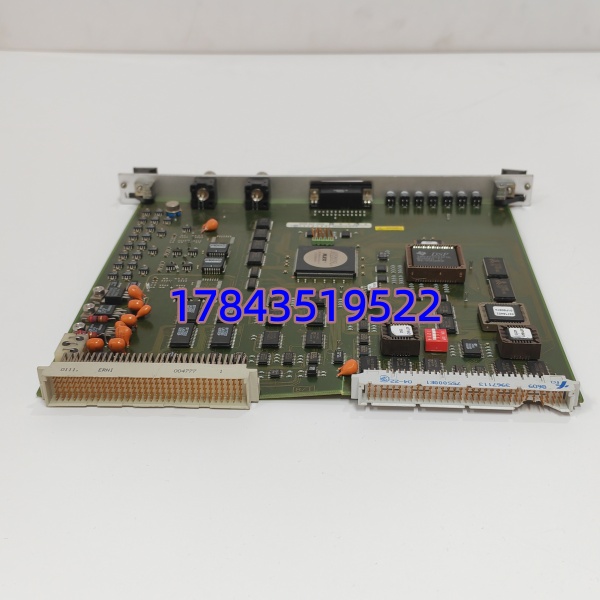

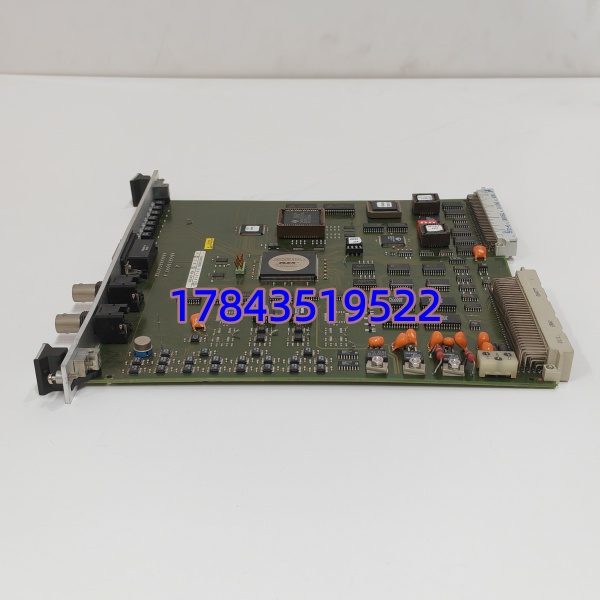

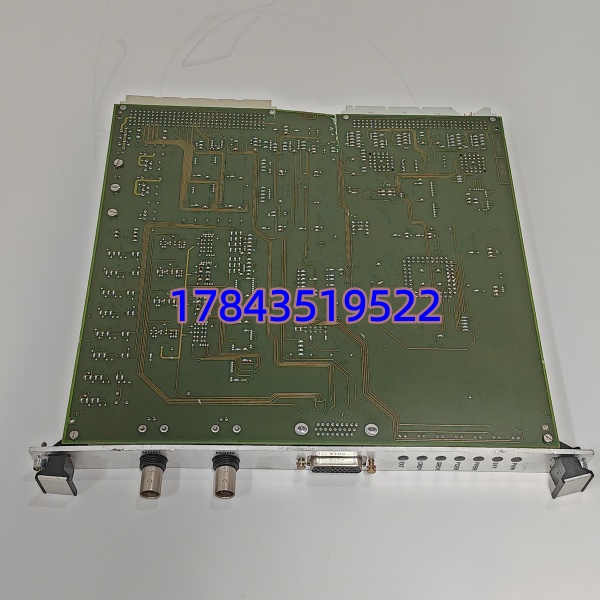

· 型号：MC1AB37（4022.437.1856）
· 品牌：ASML
· 系列：MC1 Motion Control Board — TWINSCAN XT/NXT & PAS 5500 光刻机运动子系统
规格参数
- 产品型号：MC1AB37（ASML Part Number 4022.437.1856）
- 适用系统：ASML TWINSCAN XT:系列、NXT:1950i/1980Di 及 PAS 5500/300 光刻机运动控制柜（MCB 机箱）
- 模块类型：MC1 平台单轴精密伺服控制与 I/O 接口单元（Axis Control Board）
- 控制对象：晶圆台(Wafer Stage) X/Y/Z/θ 或掩模台(Reticle Stage) 单轴直线电机驱动
- 处理器架构：定制 FPGA + 嵌入式控制内核（受 NDA，依原厂 Service Manual）
- 通信背板：ASML 专有高速时序/数据总线连至上位 MPC（Motion Processing Card）
- 位置反馈接口：差分 A/B/Z 编码器、EnDat、SSI，兼容激光干涉仪输入（典型 20bit 分辨率等效 ~1nm）
- 控制算法：数字 PID + 前馈补偿 + 振动抑制滤波器，控制周期 ≤1ms
- PWM 输出频率：典型 20 kHz 电流环
- 输出驱动能力：连续电流 ~5A，峰值 ~15A（依具体轴配置与供电模块 PSM1）
- 供电要求：由机架专用电源模块（如 PSM1 4020.xxx）提供多路隔离 DC（±15V/5V/48V 等）
- I/O 扩展：多通道差分数字 I/O 及模拟反馈输入，限位/温度/真空度监控
- 工作环境：设计用于 Class 1 洁净室，工作温度 10～40℃（典型），强制风冷
- 合规认证：SEMI S2、SEMI E10、CE
- 物理规格：欧卡尺寸约 120×80 mm，带导槽/锁紧机构，金手指背板连接
产品介绍
在某 12 英寸晶圆厂的 NXT:1980Di 上亲历过——夜班突发”Stage Position Error — MC1 Ch.A Tracking Fail”，初步怀疑干涉仪，最终锁定是 MC1AB37 板上一片基准电压漂移（老化致 DAC offset 微偏 12LSB），换个验证过的 NOS 件立马恢复。这块卡是 ASML MC1 架构里的轴控核心，把运动 CPU 下发的纳米级轨迹指令转成直线电机电流环输出，同时实时回读干涉仪/编码器做闭环修正。严格来说它只在对应代次 MC1 底板和 PSM1 电源模块组合下工作，不同后缀（A37 vs Axx 变体）固件和轴定义不同，不可跨轴随意对调（比如把 Y 轴版硬插 X 轴槽可能报 Configuration Mismatch），更换前必须核对设备 BOM 中 4022.437.1856 这个 PN 是否与你现装机完全一致。
从半导体厂备件经理角度算：ASML 对 MC1 平台已进入有限支持/逐步退出服务阶段，4022.437.1856 新件原厂基本断供，流通靠经 ASML Service Tool 全功能验证的 NOS/拆机件。光刻机因单轴控卡故障整机停跑——每小时机台 downtime 成本常以万美金计——建议每条产线 TWINSCAN 机台按”运行槽位数 × 1 块”做跨机共享冷备（最少全厂 1 块），并在设备延寿(LFL)项目里列入 Last-Time-Buy 战略采购。
应用场景与库存策略
光刻机运动轴控卡一旦异常直接触发 Stage Interlock→整机停机或强制降阶运行，12 寸产线 WIP 冻结代价极高。ASML 对该 PN 新件供应已极其有限，二手市场鱼龙混杂（未验证件插上可能把背板总线锁死）。
- 12寸/8寸晶圆厂 TWINSCAN NXT:1950i/1980Di 或 PAS 5500 光刻机运动控制柜（晶圆台/掩模台单轴伺服）→ 须严格匹配 PN 4022.437.1856 → 建议每类机台备 1 块已通过 ASML Service Tool 验证的冷备件，多台同型机集中战略囤 1～2 块
- 光刻机搬迁/翻新延寿项目（LFL）（老机台超期服役）→ 建议提前 6～12 个月做 Last-Time-Buy，优先选带原厂/授权第三方测试报告的 NOS
- 备件验证要求（区别于普通工控卡）→ 必须要求供应商提供：①SN/Date Code 清晰未打磨 ②ASML Service Tool 读取 Board ID/EEPROM Checksum 匹配 ③轴控闭环+Encoder 回读测试记录——没跑过 Service Tool 的”裸板”别往机台里塞
- MRO 外包建议 → 列入 ABC-C 类（极低消耗/极高缺货风险/极高停机损失），由专做 ASML 停产件渠道代管或签署 VMI
真实案例：华东某 IDM 厂一条 65nm 产线，某台 NXT:1980Di 服役第 14 年，周五夜班报”Reticle Stage Y-axis MC1 Communication Lost→Recovery Fail”。仪电按 SOP 做 MCB 机架重新 seat 无果，判定 MC1AB37 (4022.437.1856) 故障。库房恰有两年前按建议囤的一块经第三方验证 NOS——按 ASML 标准停机流程（释放真空→锁轴→断高压→防静电服操作）更换后 Service Tool 自动识别，做 Stage Calibration 半小时恢复跑片。若等调货（当时代理报 3～5 周且要原厂返修流转），产线 downtime 预估 >$80k 加 WIP 报废风险。
