产品详情

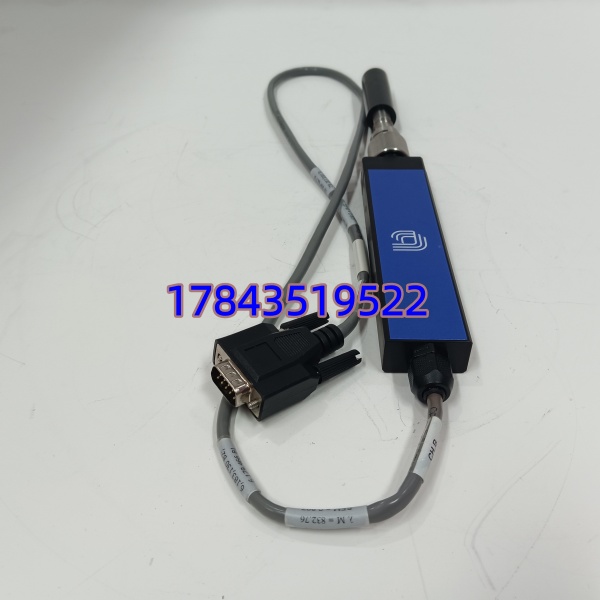

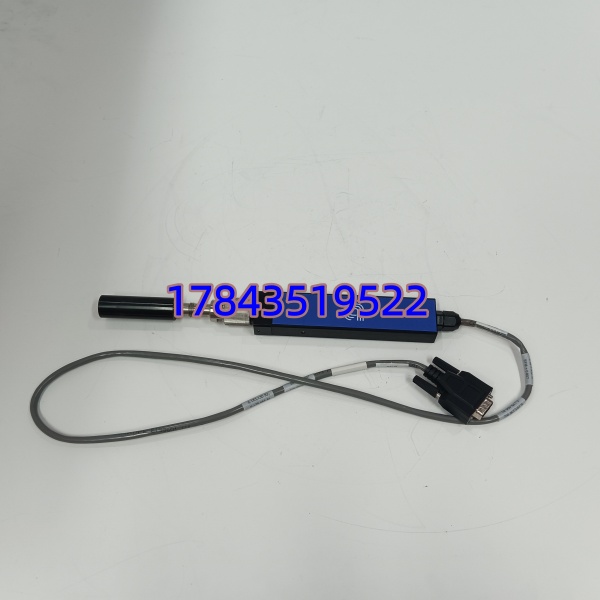

· 型号：0010-23716
· 品牌：Applied Materials (AMAT)
·系列：PMAX 温度传感组件（RTP/CVD 热工站）
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 双波长红外高温计探头 | PMAX 系列归属 |
| 光谱通道 | 1.6 μm ±0.05 μm / 2.3 μm ±0.1 μm | 双波长互补抑制窗口污染误差 |
| 测量范围 | 300 ℃ – 1500 ℃ | 依据 Saul Electric 页披露 |
| 精度 | ±0.3% 读数 或 ±1℃ 取大 | NIST 可溯源校准 |
| 分辨率 | 0.1 ℃ | |
| 响应时间 | 5 ms（90% 阶跃） | 适配毫秒级退火 |
| 发射率补偿 | 0.10 – 1.00 可调 | 支持 DET 动态跟踪 |
| 输出信号 | 4–20 mA + RS-485 | 同时走模拟与数字链路 |
| 供电 | 24 V DC ±10%（≤2.5 W） | |
| 光学窗口 | 合成蓝宝石 + AR 镀膜 | 耐受 10⁻⁶ Torr 真空 |
| 通信/诊断 | SECS/GEM 自诊断（镜头洁净度） | 严格来说，它只在固件 v3.2 以上支持 SECS/GEM 主动告警，老 RTP 主机靠 4–20mA 硬线 |
| 校准周期 | 12 个月 | 现场建议结合腔体 PM 节奏 |
| 兼容平台 | Centura RTP、Endura 退火、部分 Producer 热站 | 请以原厂手册为准 |
产品介绍
做 RTP 站 PM 的都碰过一种诡异报警：晶圆温差超规，查 MFC 没问题、查 lamps 没坏，最后发现是高温计镜头被 NF₃ 清洗残留蒙了一层膜，单波长读数整体漂了 8℃。0010-23716 上双波长就是为这种现场生的——两个波段比一下，窗口衰减在比值里被抵消掉大半，比单波长探头少背很多黑锅。
从 TCO 看，这件东西单价不高（二渠报价区在 1k–2k 美元量级），但它是 RTP 热预算的”眼睛”。眼睛瞎了，spike anneal 的毫秒级升温曲线就靠猜，200mm 老线延寿项目里靠它续命比换整站控制器划算得多。严格来说它不算寿命件，但蓝宝石窗密封圈会老化、电子仓电解电容 15 年上下进入漂移期，2004 年前入场的 Centura RTP 现在买新件基本要走 Last-time-buy 或翻修件。
应用场景与库存策略
RTP 腔体停机不是”停一小时”的概念。某 200mm 线 3D NAND 试验线，Centura RTP 站 0010-23716 电子仓电容漏液，温度反馈冻结在 600℃ 不动，操作员没察觉，连跑 7 片晶圆全部退火不足，整批返工。查下来供应商交期 6–8 周（原厂已转 MRO 渠道），产线等不起，最后从深圳冷备商手里调一台翻修件 48 小时到现场，价格贵 40%，但把停机从”周”压到”天”。
典型场景与备货：
- 200mm 延寿线（Centura RTP / Endura 退火）：非它不可，双波长补偿是后期 ECO 才有的，早期单波长不能平替 → 建议每 2 台同型机备 1 件冷备，放干燥柜充氮。
- 300mm 量产线 PMAX 站：原厂仍走 MRO，但交期 4–6 周 → 建议由 AMAT 授权服务商代管 1 件 VMI，不占自己仓库资金。
- 科研/小线 RTP 改造项目：可用单波长第三方件过渡，但良率认证过不了 → 不建议备第三方，只备原厂或 AMAT 认证翻修。
- 多区炉多探头布局：RS-485 可多 drop → 建议按”整站套”备（通常 2–4 头一套），别单头备，避免同批次老化不同步。
- 二手设备接手未带校准记录：先送 NIST 溯源校准再入备件库，否则备了也敢不上机。
真实案例：华东某化合物半导体厂 GaN-on-SiC 外延，MOCVD 前段用 0010-23716 做晶圆温度闭环。一次台风停电商用电网恢复后，探头电子仓重启丢零点，温度读值整体 +25℃，当晚跑的 12 片外延片全部翘曲。事后复盘——这台是 2019 年二渠买的”全新库存件”，出厂校准已是第 13 个月，超校准周期。从此该厂把高温计类按”校准到期日”而非”入库日”管，到期强制送校，不再等故障。库存策略从”坏了再买”改成”到期轮出校准+备 1 件翻修件保底”。
