描述
产品详情

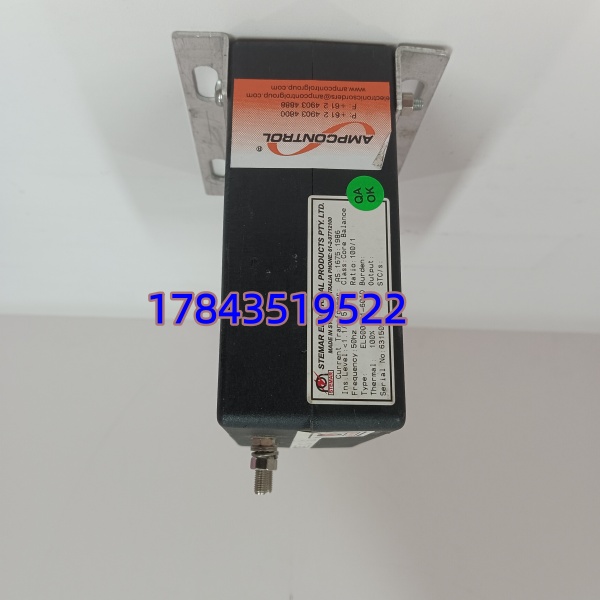

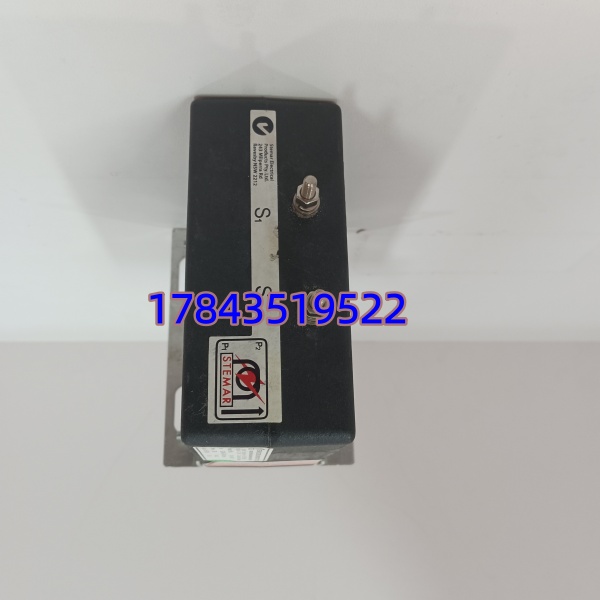

· 型号：EL500S-1-60ID（Ampcontrol Part No. 101658，EL500S60 系列 60mm 孔径漏电检测环形互感器）
· 品牌：Ampcontrol Pty Ltd（Australia）
· 系列：ELD Earth Leakage Protection System — Sensitive Toroidal Current Transformer (ZCT)
规格参数
- 产品标识：EL500S-1-60ID（Ampcontrol 目录描述为 60mm ID Sensitive Toroid for ELD Systems）
- Ampcontrol 部件号(P/N)：101658
- 关联继电器：配套 Ampcontrol ELDv2、EL500、MicroELD 等接地漏电保护继电器使用（非独立工作元件）

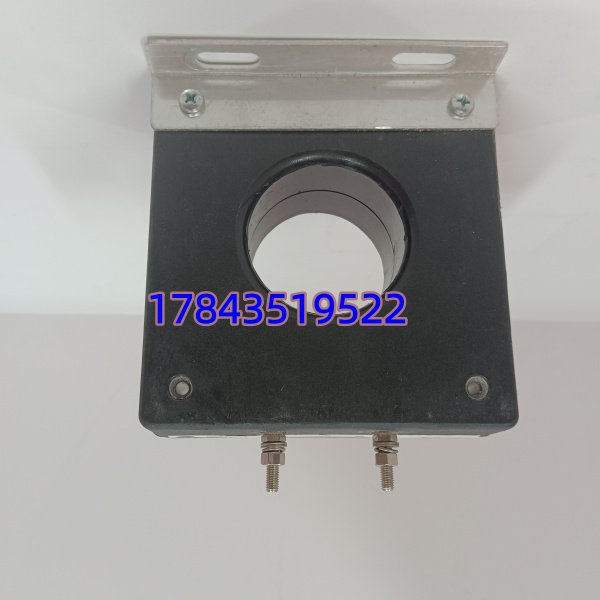

- 孔径(Inner Diameter)：60 mm（可穿单根或多根动力电缆，依矿用铠装缆外径选型）
- 磁芯材料：高磁导率纳米晶/坡莫合金叠层铁芯（Low Hysteresis, Low Eddy Current Loss）
- 绕组：静电屏蔽双层绕组，抗变频器/电机 VFD 共模干扰（IEC 61000-4 EMC合规）
- 输出形式：与 ELD 继电器匹配的 mV 级二次感应信号（比例系数依继电器设定），典型配合 4–20 mA 输出型 ELD 做远程监视
- 测量范围(参考)：配合 ELD 继电器可检测 30 mA～500 mA 可调灵敏度档位（互感器本身线性范围约 100 mA～2.5 A）
- 线性度误差：≤1% F.S.（原厂 Datasheet 数据）
- 响应时间：由 ELD 继电器决定，互感器本身传播延迟 <0.1 s
- 封装/防护：整体环氧树脂灌封，IP65（防尘、喷水、耐矿井潮湿环境）
- 工作温度：-25℃～+70℃（存储 -40℃～+85℃）
- 认证/标准：AS/NZS 2081:2011（矿山接地漏电保护）；IEC 61000-4EMC；矿用 MSHA/MSHA 认可变体依具体证书
- 安装方式：柜内/井下隔爆接线盒内固定，引线接入 ELD 继电器 Toroid 端子（屏蔽双绞线推荐）
- 尺寸/重量(约)：外径 ≈110～130 mm（依壳型），厚 ≈25～30 mm，净重 ≈0.3～0.5 kg（含引线）
⚠️ 严格来说，Ampcontrol 这套件是”传感头”不是继电器——101658 是 60mm 孔径 Toroid，需搭配 ELD 继电器箱使用。现场最容易搞混的是孔径尺寸：同系列还有 40mm/80mm/100mm ID，采购必须核实现场电缆最大外径+预留 5mm，60mm 孔径穿不了 Φ55 以上铠装缆。（请以 Ampcontrol ELD System Installation Manual为准）
产品介绍
下井维护时碰到过一回：长壁工作面供电分支报”Earth Leakage Trip”，摇绝缘没问题，最后查出是老 Toroid 引线屏蔽层磨破搭到接地排引入干扰——这种高灵敏度 ZCT 对机械损伤和引线绝缘要求比普通 CT 严得多，它检测的是毫安级剩余电流，引线破损直接误报。EL500S-1-60ID 的价值不在于”多功能”，而在于磁芯材料低温漂和长期稳定性，矿井高湿、变频负载背景下不容易漂移导致频繁误跳，这对连续生产就是 ROI。
供应链看它是 Ampcontrol 澳洲老线标准附件，全新原厂仍在产但国内要靠矿山电气集成商或进口工控渠道调货，交期 4～10 周常见。对仍用 Ampcontrol ELD 做井下 IT 系统漏电保护的煤矿/金属矿——它是 B～C 类低值件但断了没替代（普通 CT 灵敏度不够且屏蔽不同）——建议按 ELD 回路数 N 配 N+1 片区域周转，单价低不必过度纠结呆滞。
应用场景与库存策略
煤矿井下 IT 接地配电点、金属矿提升机变电所、港口散货码头移动堆取料机供电——用 Ampcontrol ELD + 101658 Toroid 做剩余电流保护（IΔn 可调 30/100/300/500mA），特别适合变频器负载多、单相接地电容电流大的 IT 系统。
- 煤矿井下—低压 IT 供电分支(660V/1140V) → 套三相动力缆检测剩余电流 → 非它不可因 ELD 继电器只认原厂匹配 Toroid 灵敏度与线长 → 建议每套 ELD 回路备 1 件冷备件（Cold Spare）或按区域 N 回路配 N+1 片周转。
- 金属矿山—主扇/排水泵房 IT 系统漏电监测 → 停机影响大 → 建议划为 B 类备件，年度点检目测 Toroid 引线无破损、屏蔽层接地良好。
- 多水平/多盘区集中部署 → 不建议每台锁 1 件（占用资金少但易丢管）→ 建议中心库按同类孔径统一保管 2～3 件（确认现场全为 60mm ID 再统一）。
- 改造受限旧系统 → 禁止用普通 100/5A CT 替代 → 必须 101658 EL500S-1-60ID（60mm 孔径）或 Ampcontrol 认证同系列同孔径替代品，孔径不符穿不过或灵敏度偏差大。
真实案例：西北某基建矿井 2022 年联合试运转期间，一盘区 1140V 采区变电所 ELD 频繁”Toroid Fault”报警，查为 101658 Toroid 出厂引线接头压接虚接（非断裂），现场无备件且供应商交期六周。临时用万用表量通断误判”好的”反复复位耽误两天——后来才知道这报警是 ELD 检测到 Toroid 二次绕组阻抗异常并非通断问题。紧急让集成商从另一盘区暂借一片才过试运转，事后所有变电所 ELD 配套 Toroid 全登入备件台账并按 N+1 配库，再没为几十澳元的传感头卡过进度。
