产品详情

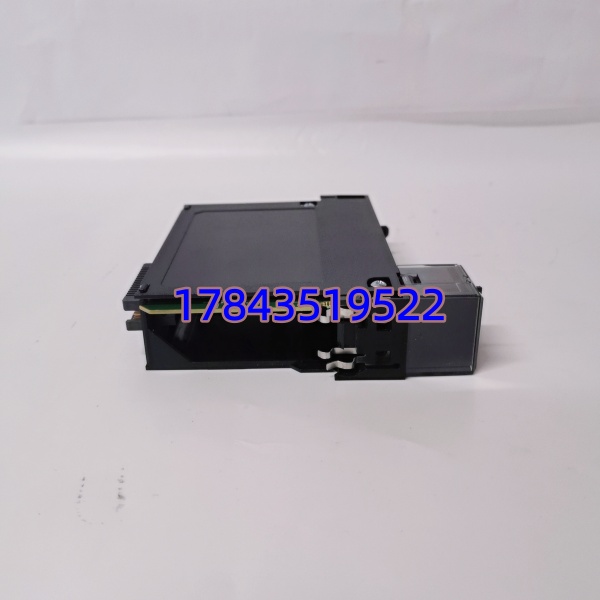

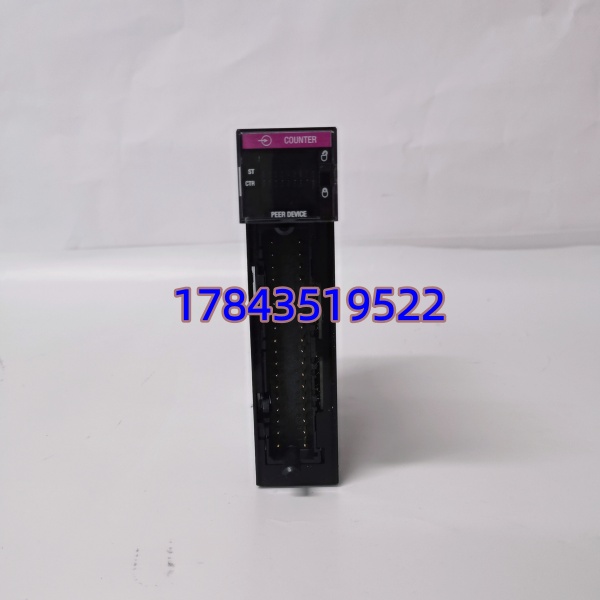

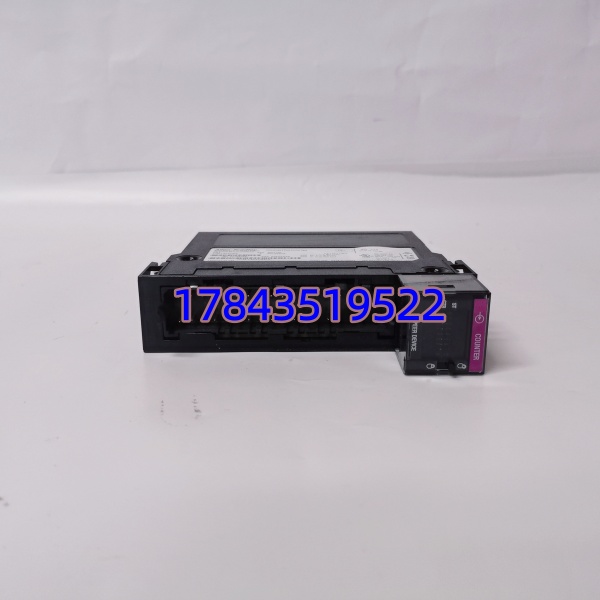

· 型号：1756-LSC8XIB8I（Catalog No.，Series A/B/C 固件 Rev. 常见，兼容 1756-LSC8XIB8I/A）
· 品牌：Allen-Bradley（Rockwell Automation）
· 系列：ControlLogix 5000 — Sercos II Motion Interface Module (1756-LSC family)
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Rockwell Automation / Allen-Bradley |
| Catalog Number | 1756-LSC8XIB8I（Series A/B/C — 后缀 /A 仅固件 Rev. 标记） |
| 等效/关联 | 1756-M08SE（Ethernet/IP 8-Ax 伺服模块）——接口不同(Sercos II vs EIP)，物理插槽兼容但不可互替 |
| 模块类型 | ControlLogix Sercos II Master Interface w/ 8 ch 24V DC Digital Input |
| 适用机架 | ControlLogix 5550/5560/5570/5580 系列本地或远程机架（1756 背板） |
| Sercos II 接口 | 2 × Fiber port (Tx/Rx 环入/环出)，HC-PCF 1000µm 或 Plastic Optical Fiber 依驱动器代次，2 Mb–16 Mb telegram rate |
| 最大伺服轴 | 8 axes (Kinetix 6000 / 6200 / 6500 系列 Sercos II 版) |
| 板载 DI | 8 points 24 V DC（通常 Sinking — 现场 NPN 开关拉低，也可配 Source 依接线），每组 4 pts 共地 |
| DI 响应 time | Typical ON delay 1 ms / OFF 1 ms（可软件滤波 0–25 ms） |
| 背板供电 | +5 V DC ≈1.0–1.2 A（由 1756 机架 PS 提供） |
| 典型功耗 | ≈6 W |
| 状态指示 | MOD (Module OK)、SERCOS ACT、FAULT、8× DI LED、Link/Err per port |
| 热插拔 | 支持在线更换（运行中机架可保留其他模块扫描，Sercos 环临时断开——轴按 configured Fault Action） |
| 编程/配置 | Studio 5000 / RSLogix 5000 v16+（Motion Instruction Set — MAM/MAS/MCR 等），通过 Axis Tag 绑定 Sercos Node ID |
| 冗余支持 | 可配于冗余 CNB 或 1756-ENT 架构但模块本身无 1+1 冗余（Sercos 环可配 Dual Loop 依驱动器） |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 尺寸（模块本体） | 约 133×32×117 mm（H×W×D，ControlLogix 单槽） |
| 重量 | ≈0.18 kg |
| 认证 | UL / cUL / CE / FM Class I Div 2 / ATEX Zone 2（需配合适机柜） |
| MTBF | >100,000 h（Rockwell 计算值，以 PSE 手册为准） |
严格来说 1756-LSC8XIB8I 不是 1756-M08SE（EtherNet/IP 伺服模块）也不是 ControlLogix CPU（如 1756-L73/L81）——虽都插 ControlLogix 背板，但 Sercos II 与 EIP 伺服驱动器不互通（Kinetix 6000 老版只 Sercos II，6500 以后转 EIP）。现场碰过多例早期项目用 Kinetix 6000 Sercos II 环配 1756-LSC8XIB8I，后来想升级到 EIP 伺服却忘了换此卡——必须同步换 1756-M08SE 或 M16SE。另外 Sercos 光纤接头（HC-PCF vs POF 塑料）依驱动器版本不同——采购确认您现网光纤类型匹配或需转接头。 请以 Rockwell Publication 1756-UM538 (1756-LSC Instruction Manual) 为准。
产品介绍
包装线某台五色印刷机组 ControlLogix 带 Kinetix 6000 Sercos II 环（1756-LSC8XIB8I 做主轴+套准轴控制），运行第 9 年梅雨季光纤头污染致 Sercos Link Flashing 但清洁后恢复——未坏。不过这卡本身若故障（极少，主要是 Sercos PHY 或光纤口老化）整 8 轴环报 “Motion Group Major Fault” 且按组态 Fault Action 要么关输出（伺服使能掉）要么 Hold Last Value。某汽车零部件厂老线曾因备件未列此 Sercos 卡等美线调货 3 周停机待件（Kinetix 6000 已 EOL 部分区域）。从库存视角它是 B→A 类（依装置关键度）：若整线多轴伺服无旁路建议 A 类留冷备，单非关键工位可 B 类池化共享。
目前 1756- 随 Kinetix 6000 Sercos II 平台进入 Legacy / Limited Availability，新项目推 Kinetix 5700/6500 + 1756-M08SE (EIP)。建议仍运行 Kinetix 6000 Sercos II 装置：。注意要求供应商确认可与现网 Studio/RSLogix 5000 最低版本兼容。
