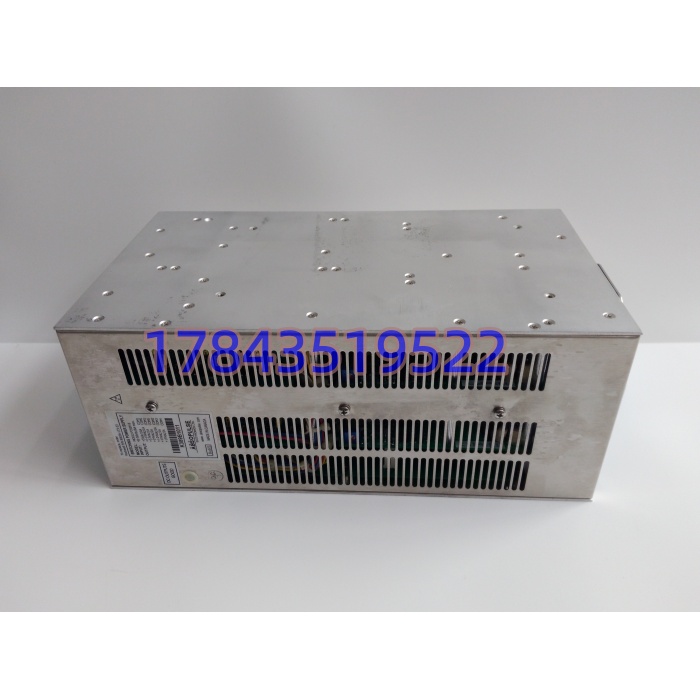

产品详情
· 型号：MOX12-P3509B（80026-173-23）
· 品牌：Absopulse Electronics Ltd.
· 系列：MOX12（工业 DC/DC 电源转换器系列）
规格参数

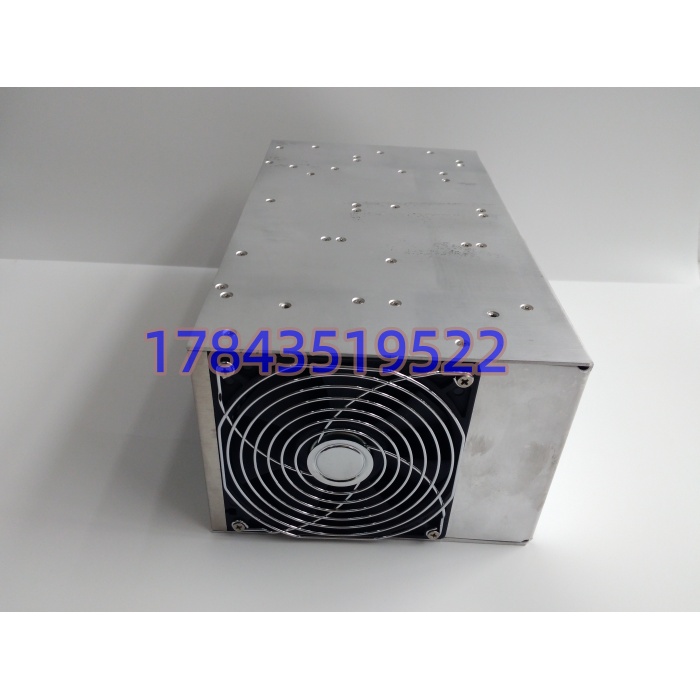

| 参数项 | 数值 / 说明 |
|---|---|
| 输入电压 | 42–258 VDC（标称常配 48VDC 或 110/220VDC 现场母线）；部分批次兼容 85–264 VAC |
| 最大输入电流 | 8 A（DC 模式） |
| 输出 COM1 | +5V DC 10A、-5V DC（同 COM 回流）、±15V DC 1A、+12V DC 1A |
| 输出 COM2 | ±24V DC 1A |
| 输出 COM3 | +15V DC 1A |
| 输出 COM4 | +15V DC 2A |
| 输出 COM5 | +24V DC 2A |
| 总输出功率 | 约 120–192 W（视配置，以铭牌为准） |
| 转换效率 | >85%（典型），部分资料标 ≥90% |
| 纹波噪声 | 低纹波设计，具体 mVpp 需核对原厂测试报告 |
| 保护功能 | 输入反接、过载、短路、过压保护 |
| 冷却方式 | 自然对流（部分密闭机柜加导风槽） |
| 安装形式 | 板级螺钉固定或 DIN 导轨适配器（依外壳版本） |
| 接线方式 | 端子排（Terminal Block） |
| 工作温度 | -40…+70 ℃（存储 -45…+85 ℃） |
| 环境适应性 | 工业级，扛湿度/振动/EMI，非 IP67 密封（柜内安装） |
| 尺寸重量 | 约 102×51×25 mm 至 140×80×50 mm 不等（版本差异），0.2–0.6 kg |
| 认证 | RoHS，加拿大制造，部分批次 CE |
产品介绍
MOX12-P3509 是 Absopulse 给工业现场做的”万能喂电盒”——上游接 48V 直流母线或 110/220V 直流屏，下游一口气吐出 ±5V、±15V、+12V、+24V 多路轨，专门伺候控制器逻辑板、A/D 前端、通讯卡和少量继电器。它不是冗余电源，也不带电池，就是个高可靠 DC/DC 节点。Rockwell 体系里 80026-173-23 是采购替换号，所以你在 A-B 备件库能搜到，但本体是加拿大 Absopulse 代工/贴牌，ABB 渠道商也拿它当通用备件卖——这解释了为啥网上品牌写成 ABB、A-B、ABSOLUTE、ABSOPULSS 都有。
坦白讲，这模块没啥智能功能，坑全在”多路共地关系”和”版本混淆”。COM1 里的 ±5V 和 ±15V 是同一组回流，但 COM5 的 +24V 可能和 COM2 的 ±24V 不共地；接线前不量壳体丝印的 COM 定义，容易把模拟量回路和逻辑地拧成一点，现场表现就是 A/D 漂移、通讯丢包。我在老 DCS 柜改造时见过有人拿普通 24V 开关电源代替它，结果 ±15V 模拟回路没电，调节阀反馈全飞。
应用场景与行业案例
电源转换器坏起来不声不响：某几路输出电压跌 1V、纹波变大，控制器不报故障，但 AI 模块读数开始”呼吸”，通讯误码率爬升。等 CPU 因 5V 跌到 4.7V 复位，已经误动作一轮。
- 老 DCS 柜（ABB AC800M 早期、Woodward MicroNet 辅助供电）：现场 110VDC 母线进来，转 ±15V 给伺服阀定位器反馈、+5V 给 CPU 板，一颗顶三颗线性电源。
- 铁路信号/基站户外柜：48V 蓄电池母线经它出多路低压，宽温 -40℃ 起跳，比商用砖块电源扛冻。
- 冶金加热炉区控制柜：柜内 60℃ 常态，自然对流能撑，不必外加风扇增加故障点。
- 水务/泵站 SCADA 远方 RTU：AC 断电切到 DC 屏时，宽输入范围不掉电，省一级切换继电器。
- 军工/车载电子改装：低纹波供射频与采集前端，抗振壳体直接螺钉锁在机箱梁上。
真实案例：2021 年西南某梯级水电站，机组 LCU 柜里一颗 MOX12-P3509（80026-173-23）供调速器接口板。夜班发现导叶开度反馈每隔几分钟跳 0.5%，没报警。拿示波器钩 +5V 轨，看到纹波从 20mVpp 涨到 180mVpp，±15V 实测 14.2V 且随柜温起伏。拆下模块外壳，电解电容顶部微鼓。库存调一颗拆机件，上测试台带载 30 分钟：5V 稳 5.01V、纹波 18mVpp，换上去反馈跳动消失。事后老师傅说：”这玩意儿电容先老，电压不丢但纹波吃模拟量，比彻底坏了还阴。”
