描述
产品详情

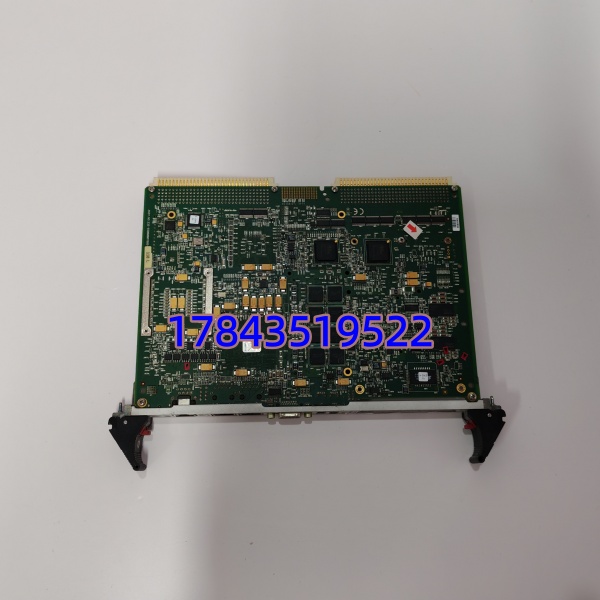

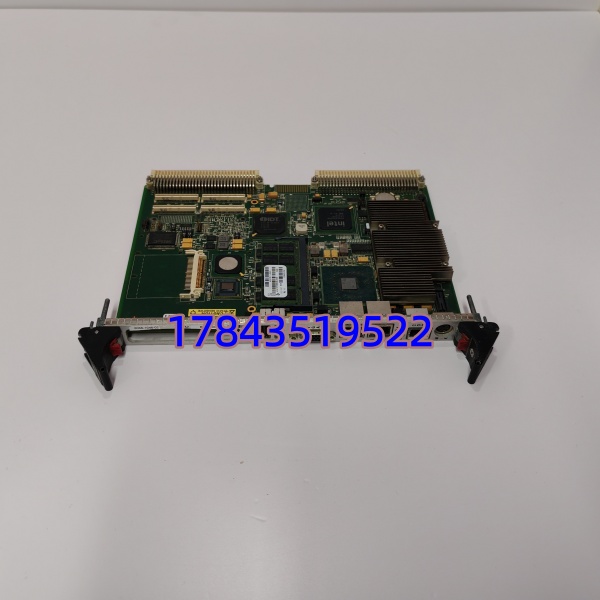

· 型号：VME7865RC（V7865-23003 / 350-9300007865-23003 M）
· 品牌：Abaco Systems（原 GE Fanuc Embedded Computing）
· 系列：VME-7865 6U VMEbus Single Board Computer
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 物料号 | VME7865RC — V7865-23003（350-9300007865-23003 M） |
| 产品类型 | VMEbus 6U 单板计算机 (SBC, Single Board Computer) |
| 处理器 | 常见配置 Intel Pentium M 1.4 GHz / 1.8 GHz（超低功耗）或 Freescale MPC7457 PowerPC G4+ @ 1.0–1.267 GHz（依 BOM 变体） |
| 芯片set | 对应北桥: Intel 855GME（x86版）/ Marvell Discovery III MV64460（PPC版） |
| 内存(RAM) | 板载 DDR SDRAM 512 MB（标准），可选 1 GB，带 ECC（部分版本） |
| 非易失存储 | 板载 CompactFlash Type I/II 插槽（IDE 接口），部分版带 NAND Flash 或 BIOS EEPROM |
| 以太网 | 2 × 10/100/1000Base-T RJ-45（千兆，支持 PXE / TFTP boot） |
| 串口 | 2 × EIA-232 DTE（DB-9 或 header，Console + Aux） |
| USB | 2 × USB 1.1 / 2.0（依版本，通常在前面板或 via header） |
| 扩展总线 | 1 × PMC（PCI Mezzanine Card）插槽，可选 XMC（PCI-X / PCIe 桥）— 可插 MIL-STD-1553 / Graphics / extra Ethernet |
| VME 接口 | VME64x (VME320) Master/Slave，A32/D32/D64（2eSST 支持依固件版） |
| 显卡 | 集成（x86版）或 via PMC Grafikkarte（可选配 XMC/PMC 图形卡）— 前面板 VGA 常见 |
| 键盘/鼠标 | PS/2 或 via USB |
| 引导选项 | BIOS（x86版 Phoenix / General Software）/ Open Firmware（PPC版），支持 DiskOnChip/CF/NetBoot |

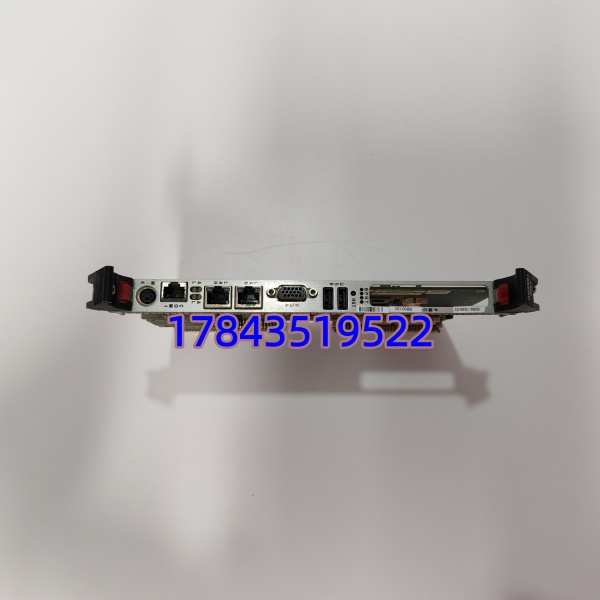

| 前面板 I/O | 千兆 RJ45 ×2、RS-232 Console、USB、VGA、Status LED（Run / Fault / Ethernet Link/Act） |
| 背板供电 | +5 VDC（主）、±12 VDC（辅助，PMC用），典型功耗 18–28 W（依 CPU 负载） |
| 看门狗 | 板上硬件 watchdog，可配置产生 VME SYSFAIL / 复位 |
| 实时时钟 | 带后备电池（典型 CR2032 可更换） |
| 工作温度 | RC 后缀 = 宽温军规级 -40℃ ～ +71℃（商用级 0～+60℃ 为无后缀或 C 级） |
| 存储温度 | -55℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 安装方式 | 标准 6U VME 机架单槽（160×233 mm 板芯 + 前面板） |
| 典型尺寸/重量 | ≈ 233×160 mm（6U），≈ 0.8–1.0 kg |
| 认证/兼容 OS | VxWorks 5.5/6.x、Integrity、Linux（定制 BSP 由 Abaco 提供）、Windows XP Embedded（x86版） |
| EMC | 符合 MIL-STD-461E/F（RC 宽温军规版）/ CE（商用版） |
产品介绍
某联合循环电厂 Mark VI(VME) 柜大修就栽在这：旧 V7865 SBC 电容鼓包导致不引导，现场换新品后发现 CF 卡里 VxWorks 镜像版本和板 BIOS 不匹配一直报 “No Boot Device”。VME7865RC 是 Abaco（原 GE Fanuc）给 VME 老系统配的主力 SBC，双千兆口方便把历史数据直送 MIS 网，PMC 槽留给你以后加 1553 或额外光纤卡，VME64x 主从模式能带 VMIVME 系列 I/O 从模块扫数据。
采购端三点忠告：①Abaco 已将 VME-7865 列 LTB/EOL，全新原装极少多为测试拆机，一定让卖家提供 上电进 BIOS/Open Firmware + CF 卡可读 + VME 背板扫描 slave 成功 的测试截图；②核对你现系统用的是 x86 还是 PPC 版（看旧板 CPU 散热器下芯片标识或开机串口打印），只报 “VME7865RC” 不够；③RC 后缀是宽温军规（-40~+71℃），商用柜用无后缀版亦可代但价格/涂层不同。
替换与升级建议
✅ 直接替换
- VME7865RC 同完整物料号（V7865-23003 或对应 x86/PPC 等价 BOM）、同 CPU 类型、同 BIOS rev 兼容——完全互换，断电拔插、插回 CF 卡/硬盘、上电引导原 OS 镜像，约 10–15 min（不含应用验证）。建议导出 NVRAM 设置（串口控制台下 save）再换。
⚠️ 软件兼容（需核对/小改动）
- 同系列 VME7865 不同 CPU/RAM（如 1.8GHz vs 1.4GHz 同架构 x86↔x86 或 PPC↔PPC）——物理插槽兼容 BIOS 通常可引导同种 OS 镜像（x86 镜像不能跑 PPC），若原 BSP 无强时钟相关性一般可直接用，极少数旧 VxWorks BSP 绑 CPU 频率需重编 kernel——工作量小但需确认 BSP 源码/对象兼容性。
- Abaco VME7700 / VME7807 系列（新一代）——VME 接口兼容但 BIOS/BIOS setup / BSP 完全不同，操作系统镜像需移植到新 BSP，属系统级升级路径，工程量大不建议临时大修更换。
❌ 硬件不兼容
- VMIC CPU 模块（如 VMIVME-7750 / 7760 系列）——虽同为 VME SBC 但 BIOS/Flash 格式/BSP 不同，CF 卡镜像不互通，物理可插但无法引导原 OS，不属直接代用。
- CompactPCI / PCI 工控 CPU 卡——背板总线不同，不能在 VME 机架工作。
买拆机件一定让商家做 VME backplane slave scan 测试（至少识别一个 dummy slave 或 loopback 卡）并截串口启动 log——现场实测发现部分老 7865 南桥桥片焊点热疲劳导致 VME Master 模式丢仲裁，亮灯能启但 I/O 卡读不到，极难查。
常见问题解答 (FAQ)
这板子是 x86 还是 PowerPC，怎么确认？
看旧板 CPU 芯片：Intel 标志 → Pentium M x86；Freescale/NXP MPC7457 → PowerPC G4。或开机接 Console 串口（9600-8-N-1），启动信息会打印 “Pentium M” 或 “MPC7457″。订单必须匹配，OS 镜像不跨架构。
现在还能订全新原装吗，交期质保怎样？
Abaco VME-7865 系列进入 EOL/LTB，全新原装罕见。市面多为测试拆机/翻新件，交期 3–10 工作日，质保通常 3–6 个月（少数全新库存 12 月）——下单确认含上电 BIOS 进段 + CF 卡可读测试截图及原 CMOS/NVRAM 默认设置文档。
换 SBC 后需要重装 VxWorks / Linux 吗？
通常不需要——OS 镜像、应用、启动参数存于 CompactFlash 卡或板载 NAND，拔旧卡插新板（同架构）可引导。建议换前做 CF 全盘镜像备份（dd 或 Win32DiskImager），新板首次启动进 BIOS/OF 核对 Boot Order 指向 CF。
